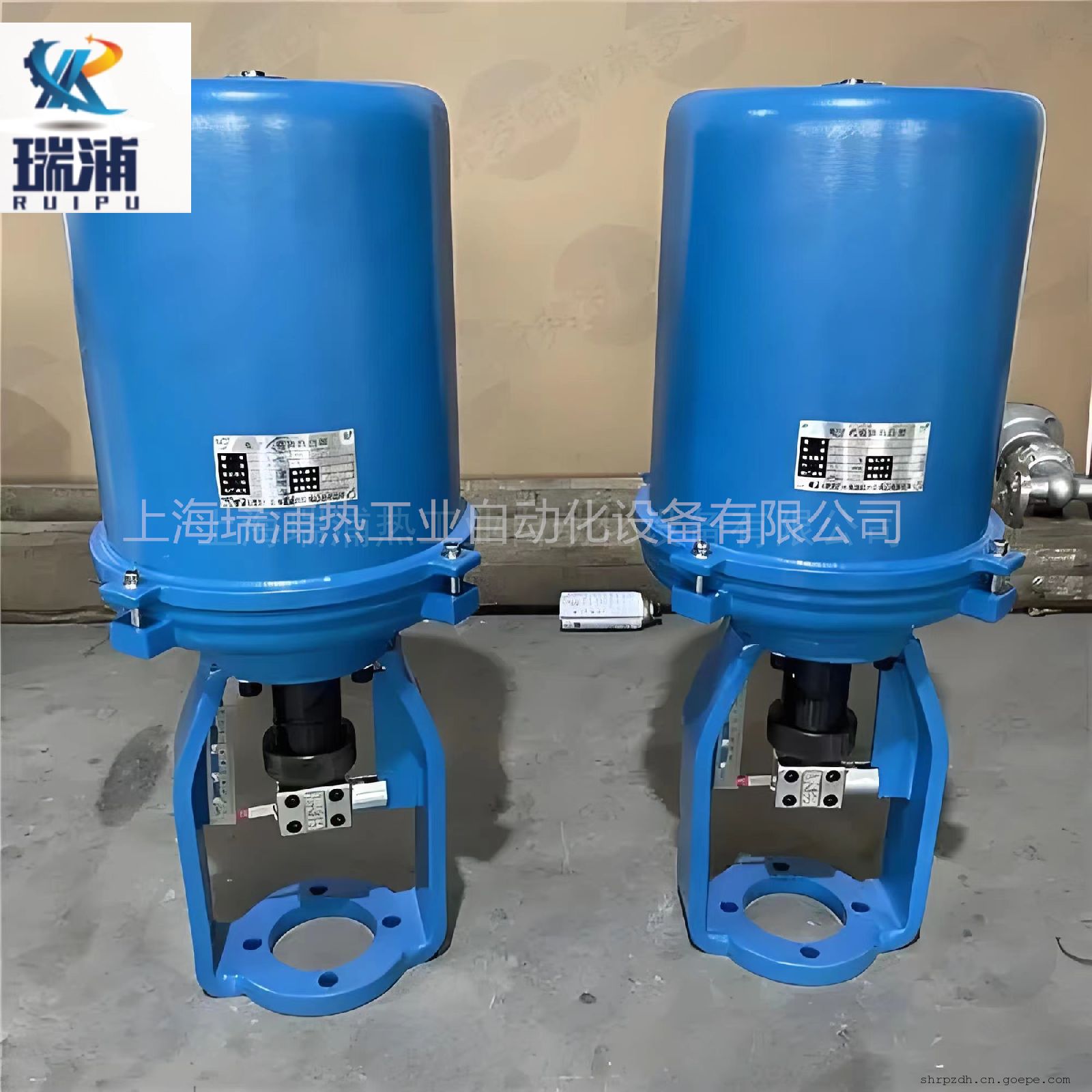

瑞浦381LXC-160直行程防爆电动执行器推力16000N 行程100mm

打开谷瀑APP浏览
推广采购上谷瀑环保

立即打开

￥1088.00

上海奉贤区

上海瑞浦热工业自动化设备有限公司

免费会员

已传执照

相似推荐

图文详情
产品参数

PS204系列电子式一体化电动执行机构体积小、重量轻、功能强、伺服放大器可内装、操作方便、可广泛适用于管道的阀门、风门的开关控制和调节控制。
PSL204系列直行程电动执行机构*大行程达到100mm，*大推力可达到25KN，适合于直线动作的阀门开关和调节控制。 PSL直行程电动执行机构主要技术参数：

标准型号	推力(KN)	速度(mm/s)	*大行程(mm)	电源(v)	功耗(w) 电机保护	手动操作	防护等级	重量(kg)
PSL201-AMT	1	0.4	50	220VAC	35 允许堵转	手轮	IP67	6.7
PSL202-AMT	2	0.4	50	220VAC	40 允许堵转	手轮	IP67	7
PSL204-AMT	4	0.4	50	220VAC	45 热敏开关	手轮	IP67	7.2
PSL208-AMT	8	0.7	60	220VAC	80 热敏开关	手轮	IP67	9.2
PSL210-AMT	10	0.7	60	220VAC	80 热敏开关	手轮	IP67	9.4
PSL212-AMT	10	0.4	60	220VAC	80 热敏开关	手轮	IP67	9.6
PSL214-AMT	10	0.4	60	220VAC	80 热敏开关	手轮	IP67	9.2
PSL312-AMT	12	1	65	220VAC	130 热敏开关	手轮	IP65	23.2
PSL314-AMT	14	1	65	220VAC	130 热敏开关	手轮	IP65	23.2
PSL316-AMT	16	1	100	220VAC	140 热敏开关	手轮	IP65	23.2
PSL320-AMT	20	1	100	220VAC	140 热敏开关	手轮	IP65	24.2
PSL325-AMT	25	1	100	220VAC	140 热敏开关	手轮	IP65	24.2

伺服放大器PSAP4B
电动执行机构配套的电子比例式伺服电路，采用SMT工艺技术，具有体积小，可靠性高等特点。该电路将控制电动执行机构4-20mA电流信号，与执行机构当前位置信号进行比较，并根据偏差情况，控制执行机构的开或关动作，使执行机构位置与输入信号平衡。 PSAP4B在实现执行机构随输入4-20mA信号动作的同时，还向系统提供一组与工作电源、输入信号相隔离的4-20mA位置信号。 PSAP4B能方便地调整执行机构的起始位置和行程；可以方便地实现正/反作用的切换；设置当输入信号出现故障时执行机构置为全开、全关或保持状态。
1.工作原理
位置信号变换电路将反映执行机构位置的1000欧三线滑线电阻信号的变化情况转为4-20mA。控制输入与位置信号同时送到偏差放大器进行比较，比较结果控制固态开关的通断，实现对执行机构的开或关控制。根据控制要求调整灵敏度，可以改变跟踪精度和消除因机械惯性可能产生的振荡。
2.技术参数
电源：220V 50Hz
功耗：5VA
开关容量：150VA（24V 50VA）
输入信号：4-20mA
输入阻抗：150Ω
输出信号：4-20mA(有源隔离输出)
负载能力：4-20mA时≤350Ω
绝缘电阻：主电路一控制电路：100MΩ（500VDC）
控制电路一输出电路：100MΩ（500VDC）
输出电路一主电路：100MΩ（500VDC）
重复精度：±1%
灵敏度：±（0.5-5%）FS 滞后:50%灵敏度
3.附加行程(2WE)和附加力矩(2DE)开关
附加行程(2WE)和附加力矩(2DE)开关为2个一组的附加开关,可以满足当执行器达到适当的位置或转矩时输出2个无源触点信号(220VAC 5A)。
4.单/双阀位反馈电位器（POT/POT2）
输出1组（POT）或2组（POT2）同阀位值对应的0～1000Ω电阻信号，作为伺服放大器的阀位反馈输入信号或转送到仪表中作为阀位显示。
5.加热电阻（HR）
安装在执行器内部，使执行器内部保持一定的温度，以避免在低温（-20℃以下）使用时结霜，而损坏执行器电气元件。
6.独立位置变送器PSMF
当不需配内置伺服放大器，而只需要输出4-20mA阀位信号时选用。
7.其它可选应用组件

功能	订货代码	说明
特殊电压	PSMS	115/24VAC；380V 3相；24VDC
高的IP防护等级	PSMP	高于标准型的防护等级
就地控制	PSML	实现远程与就地开关切换及就地开/关/停执行机构
执行机构故障安全自保	PSMR	故障安全自保模式，发生故障后释放机械能驱动阀门到安全位置。

8.特殊电压PSMS

品牌：

瑞浦
