1 产品概述

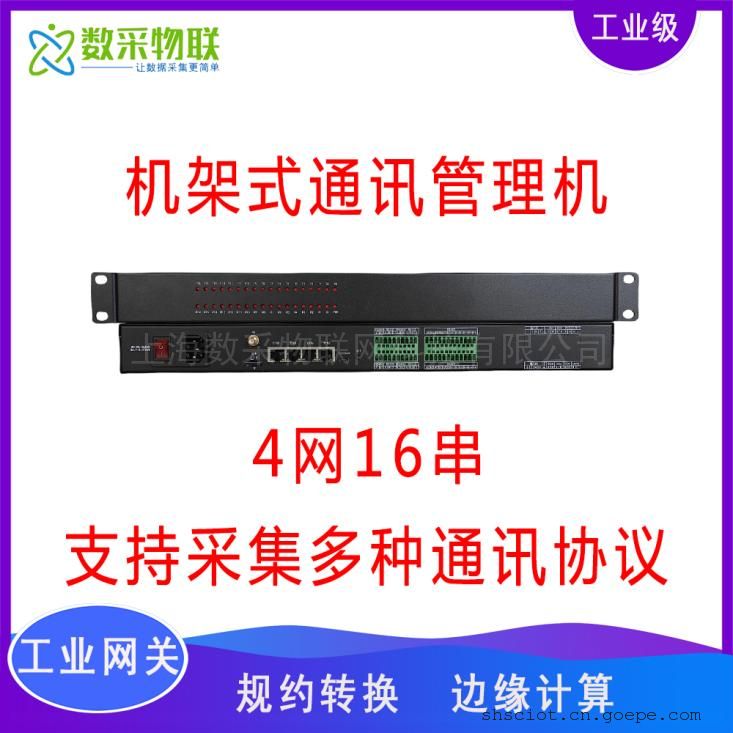

伴随着分布式储能技术在工商业领域应用日益广泛，在平滑可再生能源的输出，削峰填谷，平衡电网负荷，提高能源利用效率，降低能源消耗方面发挥了重要作用。EMS系统发挥着重要作用。DAQ-GP-GWN4S16是上海数采物联网科技推出的一款储能EMS主机（EPC能源管理网关）产品设计采用工业级ARM处理器，板载4GB内存，网口雷击防护，全隔离接口；内部集成多路DI/DO和RS485/RS232串口以及可选配的CAN接口，具备高可靠性；是一款专为储能应用打造的智慧能源领域的通讯管理机。可对接的多种设备：PCS、BMS、空调、电表、智能断路器、消防主机、各类传感器，指示灯等。
典型应用领域：工业设备联网；能源管理系统；电力数据采集；规约转换器；机房监控；通讯服务器；工商业监控系统；光伏配电系统；储能配电系统。

2 订货规格与选型

型号	特点说明
DAQ-GP-GWN4S16	4网口16路485串口
DAQ-GP-GWN2S4	2网口4路485串口
DAQ-GP-GWN2S8	2网口8路485串口

3 服务理念

我司郑重承诺:
您购买的不仅仅是产品，还有细致、周到的技术支持服务！！！( =^_^= )
本产品，现场只需普通工人接电安装即可! 无需调试！
我们免费提供远程指导，远程配置调试服务，将数据发送至用户指定的平台。
数采物联作为工业数据采集专家，免费提供物联网方案咨询服务！

4 产品特性参数

4.1 采集特性

采集规约	转发规约
IEC101	IEC101
IEC103	IEC103
IEC104	IEC104
IEC61850	IEC61850
CDT	CDT
DISA	DISA
DLT645-1997 DLT645-2007 DLT698.45 DLMS IEC62056	\
MODBUS RTU	MODBUS RTU
MODBUS TCP	MODBUS TCP
南瑞科技103	\
许继103	\
四方103	\
南自103	\
深圳南瑞103	\
金智科技103	\
南京磐能103	\
4G DTU透传	\
水表	\
燃气表	\
绿建规约	\
能耗规约	能耗规约
FTP数据推送	\
阳光、华为等厂逆变器	\
MQTT采集	MQTT转发
非标定制	非标定制

支持的常见的通讯协议：IEC60870-5(IEC101、IEC102、IEC103、IEC104)、IEC61850 、DLT645-1997、DLT645-2007、DLT698.45-2017、CDT、DISA、MODBUS_RTU、MODBUS_TCP、 MODBUS_ASSCI、绿建规范、能耗规范协议、各种直流屏模拟屏的定制开发；
采集点数：无限制，只跟网关的性能有关，一般遥测遥信遥脉遥控5120点；
数据计算：支持遥信取反，合并，支持遥测相加，系数计算；
数据存储：与通讯协议相关，支持数据存储；
数据续传：支持；
数据加密：支持。

4.2 电气特性

工作电源：AC 80~220V AC

4.3 安装特性

安装方式：标准1U机架式或壁挂式安装

4.4 通信特性

数据传输方式：4G/LoRa/WiFi/网线

4.5 结构特性

尺寸：标准1U机箱尺寸

4.6 工作环境

温度-30°C～75°C，湿度0～95%

5 产品核心优势

本产品采用高标准的工业级芯片，集成工业级EMMC、网络管理和通信转换等外围芯片，确保在各种环境下稳定运行。搭载嵌入式LINUX操作系统，实现核心系统的锁定保护，有效预防软件故障。采用工业级AC/DC电源管理模块，支持主备电源的无缝切换，提升产品可靠性。
设备具备高速串行和网络接口，满足多样化数据采集与远程传输需求。支持RS232/485、CAN、以太网、4G等多种接入方式。数据传输安全可靠，具备统计运算能力，全面支撑能耗管理应用。
此外，设备能够解析和处理数据文件，与上位机、小主站及远程数据中心无缝对接，支持多种数据展示方式。具备断线缓存机制，确保数据完整性，通信故障时自动存储数据，恢复后补传至监控系统。
为保障现场设备数据安全，采用多重技术手段，包括寄存器访问控制、测点读写权限设置、用户身份认证等，实现对现场数据的全面保护。

6 典型应用案例

新能源发电
根据电站的收益、运营情况，实时调整削峰填谷、需量控制、防逆流等电站策略，让电站收益*大化。面向新能源发电领域应用提供总线隔离、无线传输及数据采集网关方案，实现逆变器、电表等设备数据上云及远程管理。
储能系统
智能化管理工商业储能系统，如电量监控、故障预警、远程控制等，以便企业实时了解储能系统的运行状态，并进行有效的管理和维护。提供高性能网关及总线通讯、4G/WiFi/LoRa无线通讯方案产品，助力储能设施数字化与互联互通。

型号：	DAQ-GP-GWN4S16
加工定制：	是
