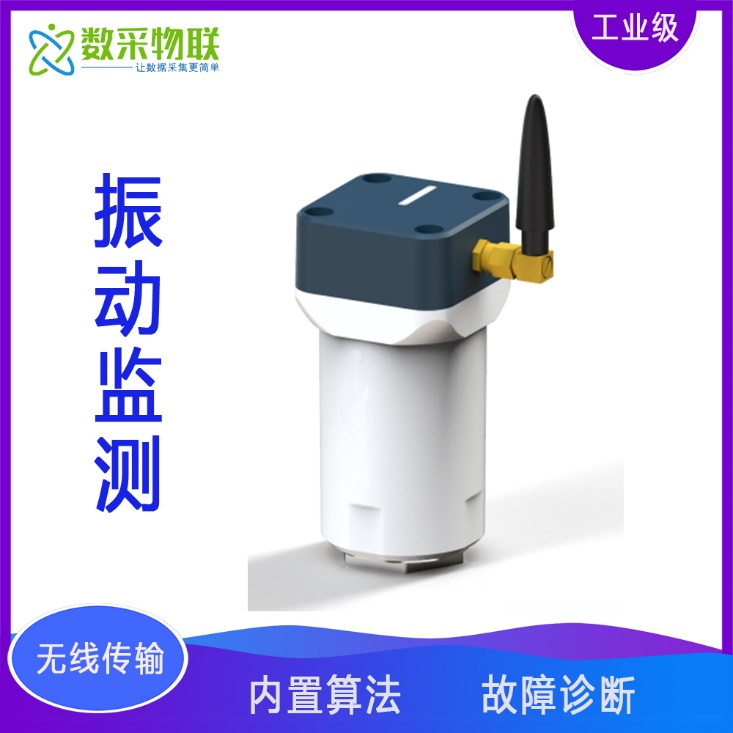

无线温振传感器监控旋转往复机械设备健康监测异常预警DAQ-GP-VT4G

￥999.00

上海浦东新区

上海数采物联网科技有限公司

1年

指数：30

工商已认证

店铺推荐

图文详情
产品参数

1. 产品概述

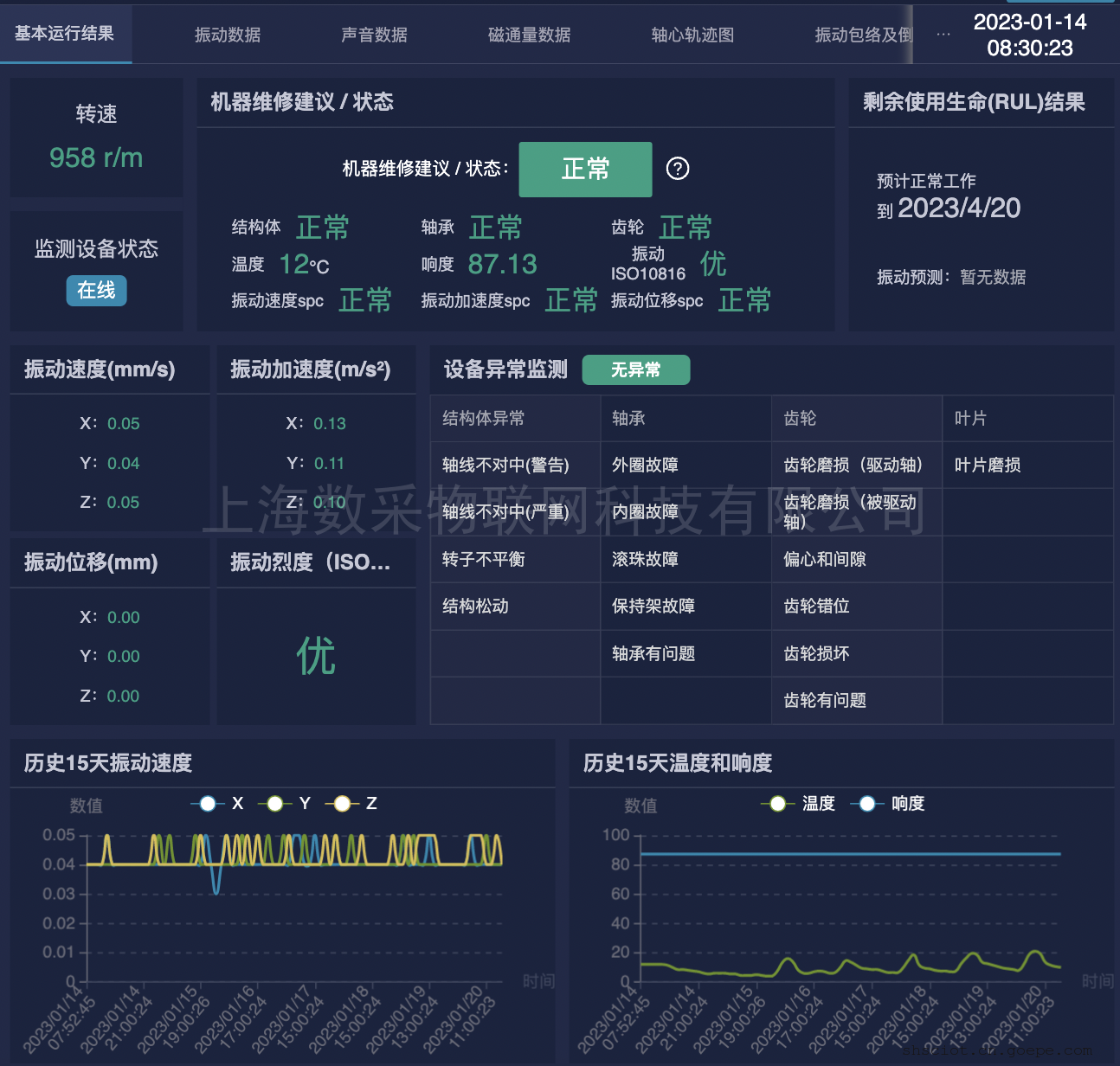

无线温振传感器是上海数采物联公司推出的一款监控旋转或往复机械设备（动设备）健康情况的边缘智能设备，它采用了一体式设计，通过多传感器实时采集电机数据，并且在设备端对数据进行学习和分析，把电机健康数据通过NB-IoT、WIFI、4G、5G等通讯方式进行数据远传，在云端对分析结果进行展示，并且对旋转或往复机械设备（动设备）异常情况有预警功能。能适应各类工业环境、网络环境、有安装简单、低失报率、低误报率等特点。
重点针对如下多种场合的电机/轴承的预测性维护：

石油天然气采集中应用的各类泵组，包括抽油泵、柱塞泵、离心泵等机组设备；
高压水泵、离心泵、轴流泵、混流泵、螺杆泵、容积式泵等机组设备；
化工厂磁力泵、高压往复泵、螺杆泵、离心泵等机组设备；
油田抽油泵、柱塞泵、离心泵等机组设备；
各类风电机组设备；
其他领域各类电机/轴承设备；

2. 服务理念

我司郑重承诺:
您购买的不仅仅是产品，还有细致、周到的技术支持服务！！！( =^_^= )
本产品，现场只需普通工人接电安装即可! 无需调试！
我们免费提供远程指导，远程配置调试服务，将数据发送至用户指定的云平台。
免费提供物联网方案咨询服务！

3. 产品技术参数

型号	DAQ-GP-VT4G	DAQ-GP-VTS4G	DAQ-LP-VT4G
通信方式	4G Cat.1	4G Cat.1	4G Cat.1
外壳材质	尼龙	ABS	尼龙
防护等级	IP67	IP65	IP67
工作电流	150mA	150mA	150mA
供电方式	外部DC12V电源	外部DC12V电源	7200mAh
环境温度范围	-40℃～+85℃	-40℃～+85℃	-40℃～+85℃
噪声	80 μg/√Hz	80 μg/√Hz	80 μg/√Hz
温度测量范围	-40℃～+105℃	-40℃～+105℃	-40℃～+105℃
振动量程范围	±8g	±20g	±8g
振动频响范围	1Hz～1000Hz	1Hz～1000Hz	1Hz～1000Hz
音频采集灵敏度	-26dBFS	-26dBFS	-26dBFS
信噪比SNR	64dB(A)	64dB(A)	64dB(A)
音频接收频率范围	100Hz～80kHz	100Hz～80kHz	100Hz～80kHz
磁通量测量量程	±1300µT (x,y-axis) , ±2500µT (z-axis)	±1300µT (x, y-axis), ±2500µT (z-axis)	±1300µT (x,y-axis) , ±2500µT (z-axis)

4. 安装方式

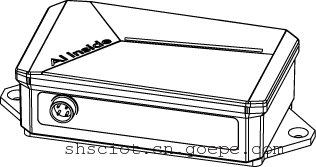

5.1 VTS4G安装说明

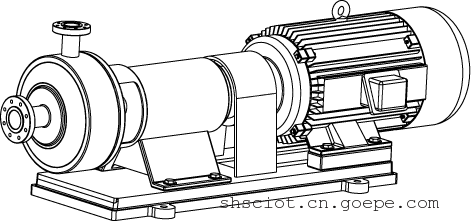

安装位置

：环顾观察电机外形结构，选择并确定检测设备安装位置(若现场日常有巡检，可参考日常巡检测量点位)，建议尽量在电机水平方向的位置且离监测部件就近安装。
涂抹AB胶

：均匀涂抹AB胶。条件允许的情况下，可使用除漆剂先去除表面油漆，后使用砂纸或锉刀打磨光滑水平。清洁粘接面，均匀涂抹AB胶（AB胶使用方式见管体）。
粘贴底座

：将底座（图示的铁片）放在涂胶处，用力按压粘合，配合辅助贴辅助固定，静置半个小时，等待AB胶初步固化。

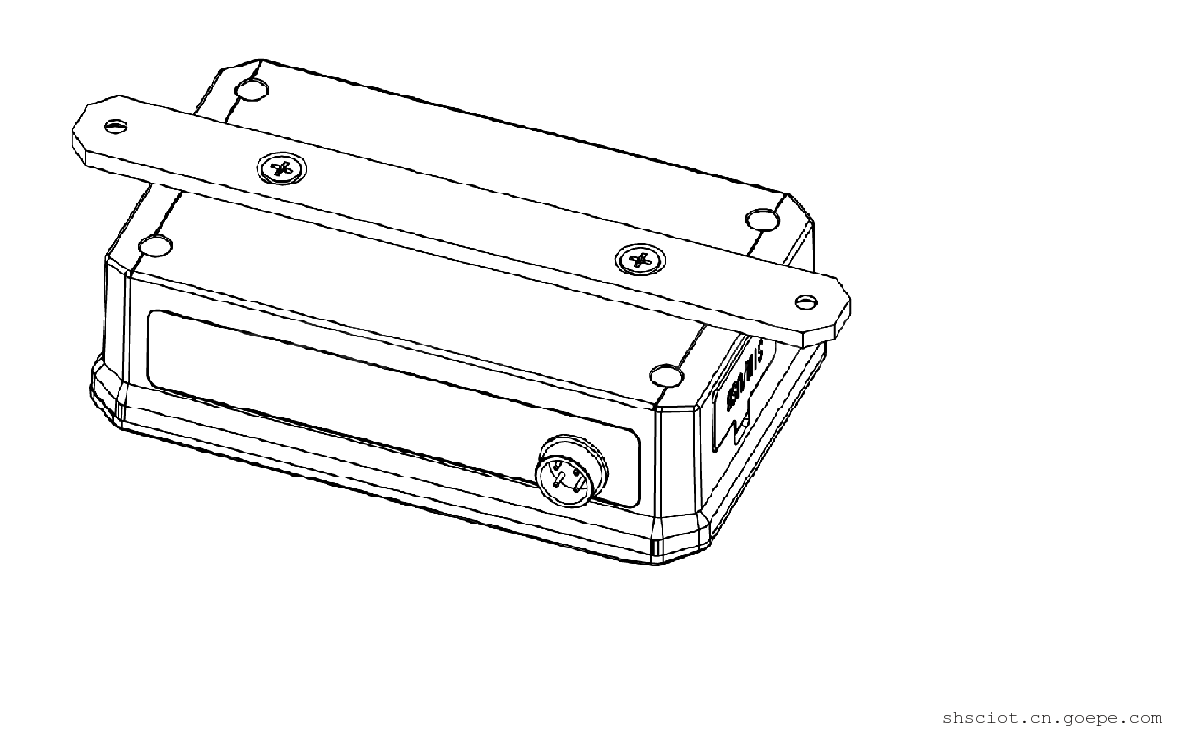

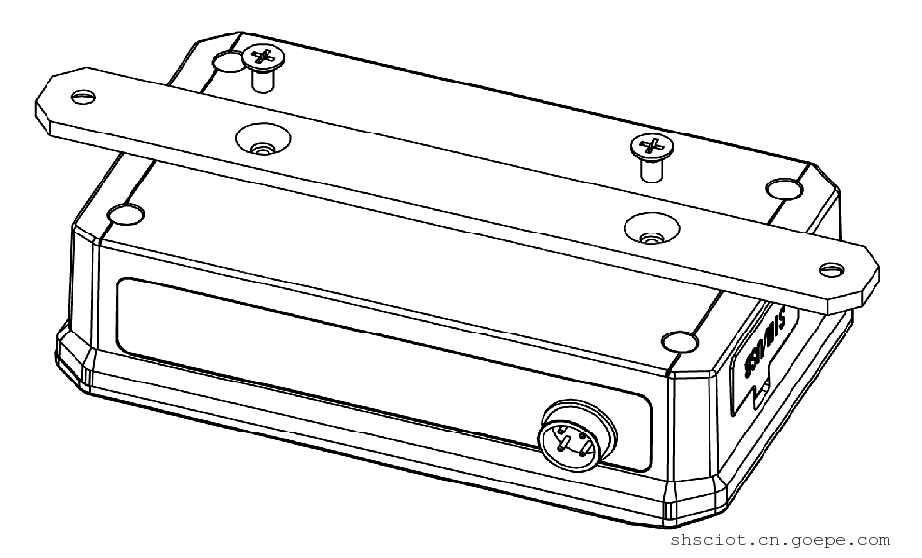

固定支架

：将支架（图示的铁片）和设备使用M4*6螺钉连接固定。在螺钉螺纹上涂抹适量螺纹紧固胶，后使用十字螺丝刀拧紧。

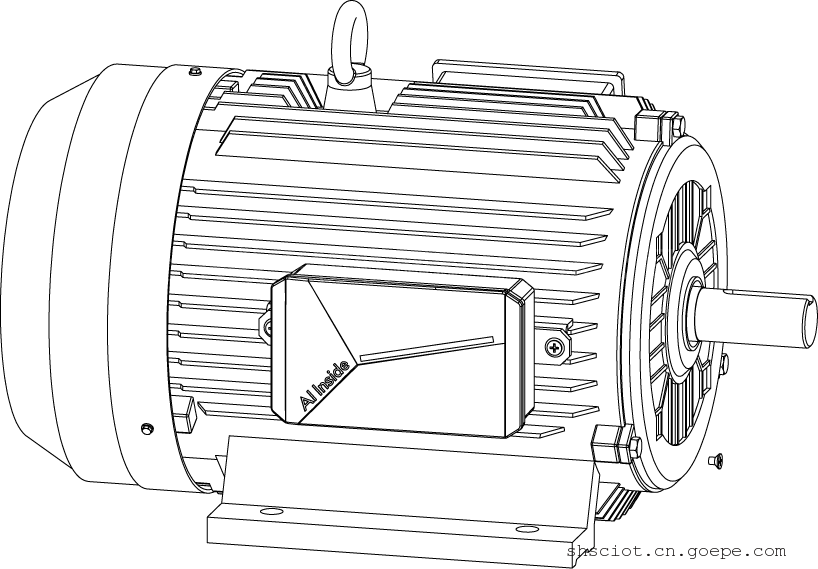

安装组合

：将固定好的设备，使用M4*4的螺钉和电机固定（电机尽量要正面放置）；设备安装完成，联接电源线。

5.2 VT4G安装说明

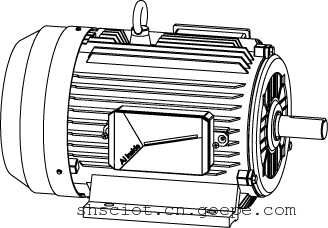

电机环顾

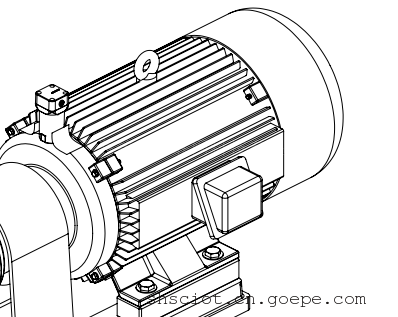

环顾观察电机外形结构，选择并确定检测设备安装位置(若现场日常有巡检，可参考日常巡检测量点位)，建议尽量在电机轴承端盖的位置且离监测部件就近安装。
涂胶

粘接前准备。条件允许的情况下，可使用除漆剂先去除电机表面油漆，后使用砂纸或锉刀打磨光滑水平。清洁粘接面，均匀涂抹AB胶（AB胶使用方式见管体）。
粘贴设备，辅助贴辅助固定，静置半小时。

将设备放置涂胶处，用力按压粘合，配合辅助贴辅助固定，静置半个小时，等待AB胶初步固化。
联接电源

设备粘接完成，联接电源线。

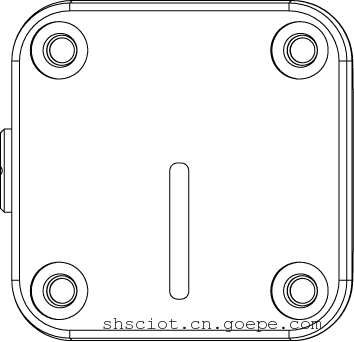

设备激活位置

：设备需要12V供电。配件中附带220V转12V的开关电源以及与设备连接的带线航空插头（默认两米），需要现场提供220V电源。
设备上电即开始运行，非实时模式下，设备运行完毕会进行休眠，此时如需再立即唤醒设备，可使用磁铁在如图所示位置停留数秒，直至设备指示灯亮起即可。

5.3安装工艺要求

1）安装时不能安装在测体减震装置之外的地方。
2）要求与被测体硬性接触，混合好的AB胶应在三分钟内使用。初步固化时间受环境温度影响。，冬季施胶和温度低于15℃时，应想方法把被粘接物温度提高到正常温度或者30~50℃*好。
3）传感器到采集单元的过渡线缆尽量避免和动力线缆一起铺设，以免信号干扰。
使用方的过渡电缆建议使用两芯带屏蔽层的阻燃线，线芯截面不小于0.5m㎡。屏蔽层模块端单端接地。

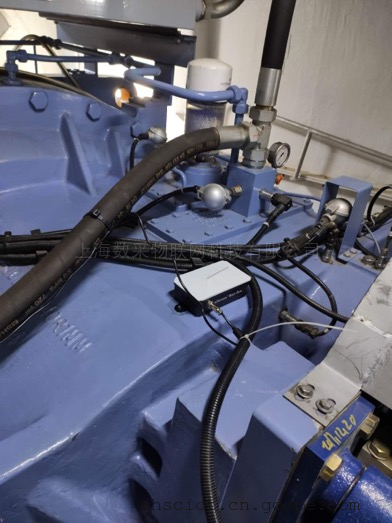

5. 应用场景

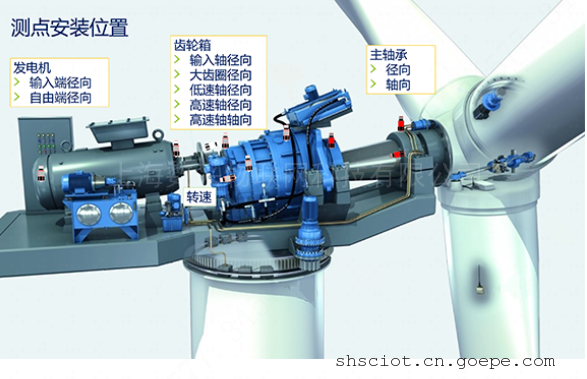

风电项目：风电机组往往地处偏僻，环境复杂，巡检与维修成本均居高不下，早期的“小毛病”发展成严重的设备损伤或意外停机事故亦案例颇多，想要在现有风电场投资经济模型下实现风电场的预期收益，发电机等故障的状态监测解决方案，将是风电企业提效增速的不二之选。

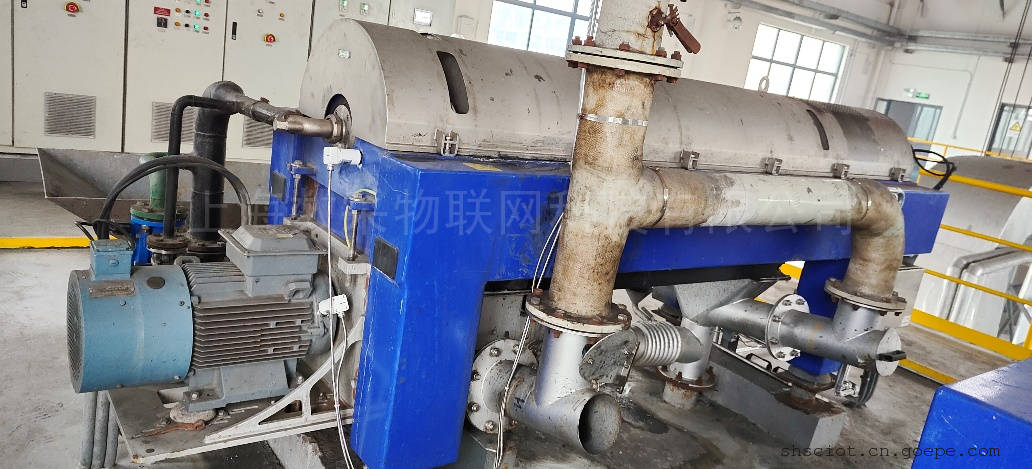

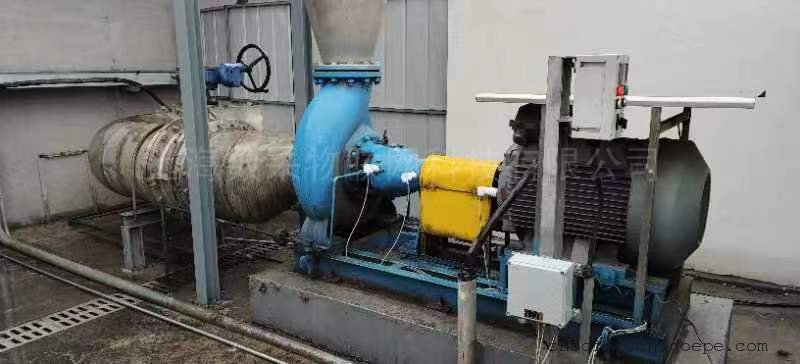

污水处理设备：污水处理厂各种动设备：水泵，脱水机，污水泵，鼓风机等等。

冶金行业：板式喂料机，槽式输送机，斗式提升机，高温风机，辊压机，回转窑，立磨，球磨机，皮带输送机，碎石机，选粉机，篦冷机，对辊破碎机等等。

加工定制：	是
型号：	DAQ-GP-VT4G
制作工艺：	集成
输出信号：	数字型
