气动开关球阀 |
|

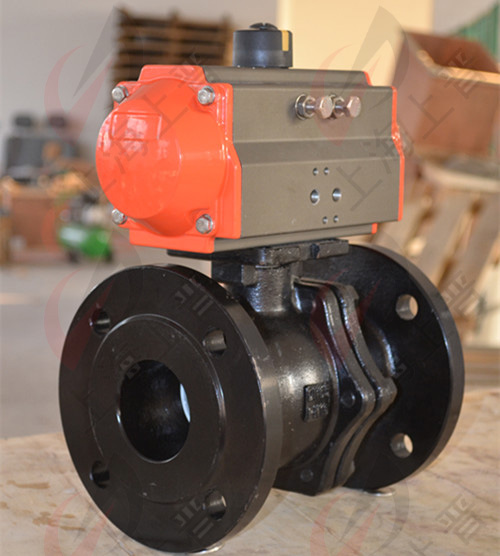

铸钢气动法兰开关球阀特点
铸钢气动法兰开关球阀具有旋转的90度动作,球有圆形通孔通过轴线,当球旋转90度时,在进、出口处应全部呈现球面,从而截断流动,反之既呈现通孔,使介质通过。全通径的球体内腔为介质提供了阻力很小、直通的流道。气动执行器快速旋转90度的就能使球阀瞬间关闭严密,执行器与阀体的直接连接减少了发生故障的机率。法兰连接的管路能保持良好密封性能,便于维修更换,便于管路的封闭。 ◇气动开关球阀附件选项 回讯器:也叫限位开关APL210N APL310,远程反馈开关信号(防爆)APL410N 电磁阀:双作用选二位五通、单作用选二位三通(防爆)PLVD5/2 三联件:可对气源稳压、过滤、气缸加润滑油YT-200 手轮机构:转动手轮机构,可实现手动开、关阀 电气定位器:输入4~20mA信号,实现阀门调节功能
备注: 气缸参数请另参考所选配的气动执行器资料 ◇铸钢气动法兰开关球阀 主要技术参数
|
◇铸钢气动法兰开关球阀主要外形及连接尺寸图
◇铸钢气动法兰开关球阀主要数据国标
|
通径(mm) |
英寸 |
压力(Mpa) |
尺寸(mm) |
|||||||
|
L |
D1 |
D2 |
D3 |
D4 |
T |
H |
n-¢m |
|||
|
15 |
1/2 |
1.6 |
130 |
15 |
46 |
65 |
95 |
14 |
48 |
4-14 |
|
20 |
3/4 |
130 |
20 |
56 |
75 |
105 |
16 |
53 |
4-14 |
|
|
25 |
1 |
140 |
25 |
65 |
85 |
115 |
16 |
58 |
4-14 |
|
|
32 |
1 1/4 |
165 |
32 |
76 |
100 |
140 |
18 |
71 |
4-18 |
|
|
40 |
1 1/2 |
165 |
38 |
84 |
110 |
150 |
18 |
76 |
4-18 |
|
|
50 |
2 |
203 |
50 |
99 |
125 |
165 |
20 |
85 |
4-18 |
|
|
65 |
2 1/2 |
1.6 |
222 |
64 |
118 |
145 |
185 |
20 |
101.5 |
4-18 |
|
2.5/4.0 |
22 |
|||||||||
|
80 |
3 |
1.6 |
241 |
76 |
132 |
160 |
200 |
20 |
111.5 |
8-18 |
|
2.5/4.0 |
24 |
|||||||||
|
100 |
4 |
1.6 |
305 |
100 |
156 |
180 |
220 |
22 |
140 |
8-18 |
|
2.5/4.0 |
190 |
235 |
24 |
|||||||
|
125 |
5 |
1.6 |
356 |
125 |
184 |
210 |
250 |
22 |
183 |
8-18 |
|
2.5/4.0 |
220 |
270 |
26 |
|||||||
|
150 |
6 |
1.6 |
394 |
150 |
211 |
240 |
285 |
24 |
201 |
8-22 |
|
2.5/4.0 |
250 |
300 |
28 |
|||||||
|
200 |
8 |
1.6 |
457 |
200 |
266 |
295 |
340 |
24 |
252 |
12-22 |
|
2.5 |
274 |
310 |
360 |
30 |
||||||
|
4.0 |
284 |
320 |
375 |
24 |
||||||
|
250 |
10 |
1.6 |
533 |
250 |
319 |
355 |
405 |
26 |
310 |
12-26 |
|
2.5 |
330 |
370 |
425 |
32 |
||||||
|
4.0 |
345 |
385 |
450 |
38 |
||||||
◇气动开关球阀主要数据 德标
|
通径(mm) |
英寸 |
压力(Mpa) |
尺寸(mm) |
|||||||
|
L |
D1 |
D2 |
D3 |
D4 |
T |
H |
n-¢m |
|||
|
15 |
1/2 |
1.6 |
115 |
15 |
45 |
65 |
95 |
16 |
48 |
4-14 |
|
20 |
3/4 |
120 |
20 |
58 |
75 |
105 |
18 |
53 |
4-14 |
|
|
25 |
1 |
125 |
25 |
68 |
85 |
115 |
18 |
58 |
4-14 |
|
|
32 |
1 1/4 |
130 |
32 |
78 |
100 |
140 |
18 |
71 |
4-18 |
|
|
40 |
1 1/2 |
140 |
38 |
88 |
110 |
150 |
18 |
76 |
4-18 |
|
|
50 |
2 |
150 |
50 |
102 |
125 |
165 |
20 |
85 |
4-18 |
|
|
65 |
2 1/2 |
1.6 |
170 |
64 |
122 |
145 |
185 |
18 |
101.5 |
4-18 |
|
2.5/4.0 |
22 |
8-18 |
||||||||
|
80 |
3 |
1.6 |
180 |
76 |
138 |
160 |
200 |
20 |
111.5 |
8-18 |
|
2.5/4.0 |
24 |
8-18 |
||||||||
|
100 |
4 |
1.6 |
190 |
100 |
158 |
180 |
220 |
20 |
140.5 |
8-18 |
|
2.5/4.0 |
162 |
190 |
235 |
24 |
8-22 |
|||||
|
125 |
5 |
1.6 |
325 |
125 |
188 |
210 |
250 |
22 |
183 |
8-18 |
|
2.5/4.0 |
220 |
270 |
26 |
8-26 |
||||||
|
150 |
6 |
1.6 |
350 |
150 |
212 |
240 |
285 |
22 |
204 |
8-22 |
|
2.5/4.0 |
218 |
250 |
300 |
28 |
8-26 |
|||||
|
200 |
8 |
1.6 |
400 |
200 |
268 |
295 |
340 |
24 |
252 |
12-22 |
|
2.5 |
278 |
310 |
360 |
30 |
12-26 |
|||||
|
4.0 |
285 |
320 |
375 |
34 |
12-30 |
|||||
|
250 |
10 |
1.6 |
450 |
250 |
320 |
355 |
405 |
26 |
310 |
12-26 |
|
2.5 |
335 |
370 |
425 |
32 |
12-30 |
|||||
|
4.0 |
345 |
385 |
450 |
38 |
12-33 |
|||||
◇铸钢气动法兰开关球阀主要数据 美标
|
通径(mm) |
英寸 |
150LB尺寸(mm) |
300LB尺寸(mm) |
||||||||||||||
|
L |
D1 |
D2 |
D3 |
D4 |
T |
H |
n-¢m |
L |
D1 |
D2 |
D3 |
D4 |
T |
H |
n-¢m |
||
|
15 |
1/2 |
108 |
15 |
35 |
60.5 |
89 |
9.7 |
48 |
4-16 |
108 |
15 |
35 |
60.5 |
89 |
9.7 |
48 |
4-16 |
|
20 |
3/4 |
117 |
20 |
43 |
70 |
98.6 |
10.5 |
53 |
4-16 |
117 |
20 |
43 |
70 |
98.6 |
10.5 |
53 |
4-16 |
|
25 |
1 |
127 |
25 |
51 |
79.2 |
108 |
11.2 |
58.5 |
4-16 |
127 |
25 |
51 |
79.2 |
108 |
11.2 |
58.5 |
4-16 |
|
32 |
1 1/4 |
140 |
32 |
63.5 |
88.9 |
117 |
12.7 |
71 |
4-16 |
140 |
32 |
63.5 |
88.9 |
117 |
12.7 |
71 |
4-16 |
|
40 |
1 1/2 |
165 |
38 |
73.5 |
98.6 |
127 |
14.2 |
76 |
4-16 |
165 |
38 |
73.5 |
98.3 |
127 |
14.2 |
76 |
4-16 |
|
50 |
2 |
178 |
50 |
92 |
120.7 |
152.5 |
15.9 |
81 |
4-19 |
178 |
50 |
92 |
120 |
152.5 |
15.9 |
81 |
4-19 |
|
65 |
2 1/2 |
190 |
64 |
104.7 |
139.7 |
177.8 |
17.5 |
101.5 |
4-19 |
190 |
64 |
104.7 |
139.7 |
177.8 |
17.5 |
101.5 |
4-19 |
|
80 |
3 |
203 |
76 |
127 |
152.4 |
190.5 |
19.1 |
111.5 |
4-19 |
203 |
76 |
127 |
152.4 |
190.5 |
19.1 |
111.5 |
4-19 |
|
100 |
4 |
229 |
100 |
157.2 |
190.5 |
228.6 |
23.9 |
140 |
4-19 |
229 |
100 |
157.2 |
190.5 |
228.6 |
23.9 |
140 |
4-19 |
|
125 |
5 |
356 |
125 |
186 |
216 |
254 |
24 |
183 |
8-22.3 |
381 |
125 |
186 |
235 |
279.4 |
24 |
183 |
8-22.3 |
|
150 |
6 |
394 |
150 |
216 |
241.3 |
279.4 |
25.4 |
204 |
8-22.3 |
403 |
150 |
216 |
269.8 |
317.5 |
25.4 |
204 |
8-22.3 |
|
200 |
8 |
457 |
200 |
270 |
298.5 |
342.9 |
28.5 |
252 |
8-22.3 |
502 |
200 |
270 |
330.2 |
381 |
28.5 |
252 |
8-22.3 |
|
250 |
10 |
533 |
250 |
324 |
362 |
406.4 |
30 |
310 |
12-25.4 |
568 |
250 |
324 |
387.4 |
444.5 |
30 |
310 |
12-25.4 |
◇气动开关球阀主要数据 日标
|
通径(mm) |
英寸 |
10K尺寸(mm) |
20K尺寸(mm) |
||||||||||||||
|
L |
D1 |
D2 |
D3 |
D4 |
T |
H |
n-¢m |
L |
D1 |
D2 |
D3 |
D4 |
T |
H |
n-¢m |
||
|
15 |
1/2 |
108 |
15 |
51 |
70 |
95 |
12 |
48 |
4-15 |
108 |
15 |
51 |
70 |
95 |
12 |
48 |
4-15 |
|
20 |
3/4 |
117 |
20 |
56 |
75 |
100 |
14 |
53 |
4-15 |
117 |
20 |
56 |
75 |
100 |
14 |
53 |
4-15 |
|
25 |
1 |
127 |
25 |
67 |
90 |
125 |
14 |
64 |
4-19 |
127 |
25 |
67 |
|||||
| 品牌: | POV |
| 型号: | Q641F -10P-DN100 |
| 结构形式: | 杠杆式 |
| 材质: | 碳钢 |
| 连接形式: | 法兰 |
| 公称通径: | 10-300 mm |
| 适用介质: | 蒸汽 |
| 压力环境: | 常压 |
