空气驱动

压缩空气4-6bar(可带手轮)

电驱动

DC24V、AC220V、AC380V

公称通经

15～250mm

公称压力

1.6～4.0Mpa

适用温度

PTFE：-29～+178℃

EK：-29～+250℃

连接方式

法兰

阀结构

两块式

阀体材质

316L、316、304、304L、碳钢

阀球材质

316L、316、304、304L

密封材质

PTFE、EK

适用介质

气体、水及油类等

可选附件

限位开关、定位器、电磁阀、减压阀

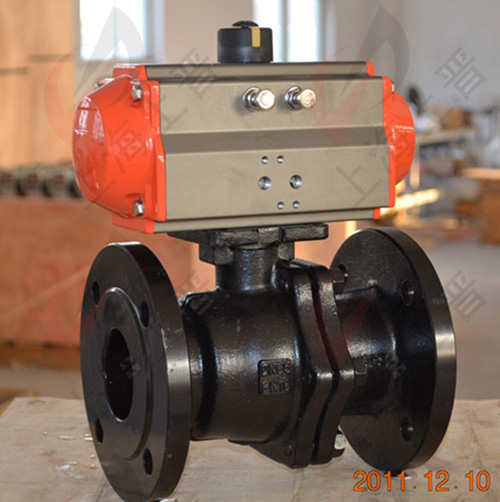

 二片式气动球阀

 二片式气动球阀特点

二片式气动球阀具有旋转的90度动作，球有圆形通孔通过轴线，当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动，反之既呈现通孔，使介质通过。全通径的球体内腔为介质提供了阻力很小、直通的流道。气动执行器快速旋转90度的就能使球阀瞬间关闭严密，执行器与阀体的直接连接减少了发生故障的机率。法兰连接的管路能保持良好密封性能，便于维修更换，便于管路的封闭。
■防火、防静电设计
■阀杆防爆出装置
■阀球上设计有压力平衡孔
■双层阀杆填料与对压碟型弹片装置
更多详情请咨询   黄丹凤


◇二片式气动球阀附件选项

回讯器：也叫限位开关APL210N APL310，远程反馈开关信号(防爆)APL410N

电磁阀：双作用选二位五通、单作用选二位三通(防爆)PLVD5/2

三联件：可对气源稳压、过滤、气缸加润滑油YT-200

手轮机构：转动手轮机构，可实现手动开、关阀

电气定位器：输入4～20mA信号,实现阀门调节功能

备注: 气缸参数请另参考所选配的气动执行器资料
