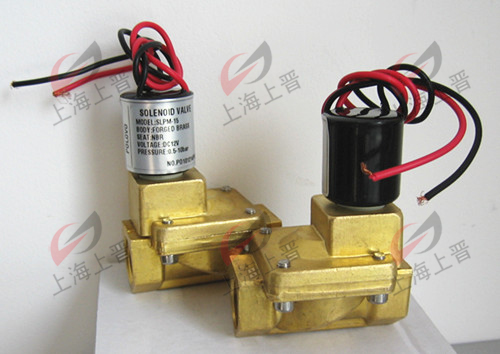

磁保持脉冲电磁阀参数
磁保持脉冲电磁阀用途
电磁脉冲阀（亦称隔膜阀）是脉冲袋式除尘器油灰系统的压缩空气的“开关”受脉冲喷吹控制仪输出信号的控制，对滤袋排（室）喷吹清灰。使除尘器的阻力保持在设定的范围之内，以保证除尘器器的处理能力和收尘效率。DMF-Z电磁脉冲阀为直角式阀，其进出口之间的夹角90度，适今于气包与除尘器喷吹管的安装连接。气流通杨，能提供符含耍求的清灰气脉冲。


磁保持脉冲电磁阀工作原理
膜片把电磁脉冲阀分为前、后二个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室,此少后气室压力将膜片组件紧贴阀的输出口，电磁脉冲阀处于“关闭”状态。脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移，阀后气室放气孔打开，后气室迅速失压，膜片组件后移，压缩空气通过阀输出口喷吹，电磁脉冲阀处理“开启”状态。脉冲喷吹仪电信号消失.电磁脉冲衔铁复位，后气室放气孔关关: ,后气室压力升高是膜片组件紧贴阀输出口，电磁脉冲阀又处理“关闭”状态。




磁保持脉冲电磁阀部内接构图
工作压力：0.2MPA－0.8MPA
工作介质：清洁空气
电压：AC220V/230/240V/110/24V  50/60HZ 33VA
DC24V/12V 30W
环境温度：0-65℃
膜片寿命：喷吹100万次或三年

磁保持脉冲电磁阀材质
阀体：铝合金
先导组件：IJ117等材料
膜片：丁晴膜片
弹簧：302不锈钢
紧固件：304




磁保持脉冲电磁阀型号规格表

接口	流量	进口	出口	膜片	重量kg	型号
							B	D	H
20	G3/4”	0.75	110	22	G3/4”	1”	G1”	1	DMF-Z-25	75	52	120
40	G11/2”	1.3	131	30	G11/2”	2”	G2”	2	DMF-Z-50S	168	95	220
65	G21/2”	2.3	168	56	G21/2”	220

磁保持脉冲电磁阀安装方式




磁保持脉冲电磁阀输入端IN与气包金属管相连接，其输出端与除尘喷吹相连接，连接螺纹间应填密封材料，利于紧固密封

包装：










买家须知：
1. 订货时请提供使用工况、温度、压力、介质、接口尺寸、材质、控制方式、电压等；
2. 电动开关型：反馈无源信号、电阻信号、4-20mA；
3. 电动调节型：输入输出：4-20mA、1-5V、0-10V；
4. 其它：电压、是否防爆等。




发货周期：
一般发货时间在付完全款后的3-5内发货。


运费说明：
根据客户订购产品的数量,重量与地区,可商谈运费事项。
