电动球阀卫生级
3000.00
上海
上海上晋工控设备有限公司
15年 | 指数:315 | 工商已认证
店铺推荐
  • 图文详情
  • 产品参数

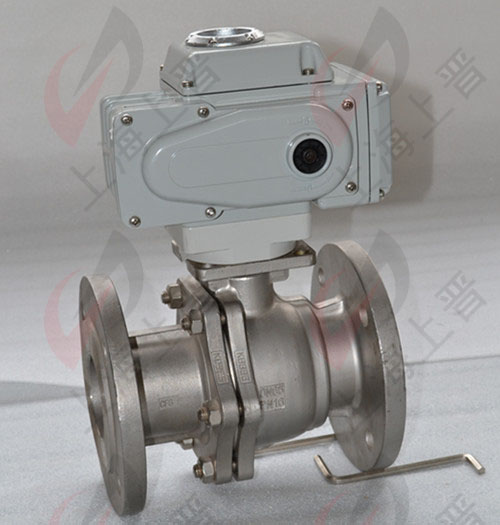

电动球阀卫生级是一种转角为90°的旋转类阀门,密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。配用气缸式执行机构,电动球阀分开关式和调节式两种型号。产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。法兰连接的管路能保持良好密封性能,便于维修更换,便于管路的封闭.

■流体阻力小、球阀是所有阀类中流体阻力*小的一种,即使是缩径球阀,其流体阻力也相当小。
■止推轴承减小阀杆摩擦力矩,可使阀杆长期操作平衡灵活。
■阀座密封性能好,采用聚四氟乙烯等材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增设而增大。
■阀杆密封可靠,由于阀杆只作旋转运动而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增设而增大。
■由于聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损失小,帮球阀的使用寿命长。
■下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。

电动球阀卫生级参数



电动执行器
普通开关型、无源触点开关型
电位计型带电阻输出
电位计型带4-20mA
调节型输入输出4-20mA
防爆电动执行器
EX dⅡBT4   EX d11 CT6
调节型、开关型
电压
AC220V AC110V AC380
DC12V DC24V DC110V
公称通径
DN15-400mm
公称压力
1.6-6.3MPa
适用温度
PTFE:-30~+180℃
PPL:-30~+250℃
连接方式
法兰
阀体结构
二块式
阀体材质
WCB、304、316、316L
阀板材质
WCB、304、316、316L
阀座衬里
PTFE、PPL
适用介质
蒸汽、水液,气体等



电动球阀卫生级流量特性KV值



公称通径
(DN)
不同开度角下的Kv值
10°
20°
30°
40°
50°
60°
70°
80°
90°
50
2
4
9
17
32
60
97
151
215
80
6
11
22
44
83
155
250
389
550
100
9
18
34
71
133
248
398
620
890
150
20
40
80
160
300
560
900
1400
2000
200
36
72
143
286
737
1002
1611
2506
3580
250
57
113
226
453
848
1582
2253
3955
5650
300
81
163
325
651
1220
2278
3661
5695
8100
350
110
221
443
885
1750
3541
5311
7967
10950
400
150
303
605
1113
2424
4850
7275
10910
15300



电动球阀卫生级尺寸图

电动球阀卫生级GB国标尺寸数据



通径(mm)
英寸
压力(Mpa)
尺寸(mm)
L
D1
D2
D3
D4
T
H
n-¢m
15
1/2
1.6
2.5
4.0
130
15
46
65
95
14
48
4-14
20
3/4
130

品牌:POV
型号:Q641F-25P
结构形式:偏置板式
材质:不锈钢
连接形式:法兰
公称通径:DN10-DN200 mm
适用介质:蒸汽
压力环境:常压
