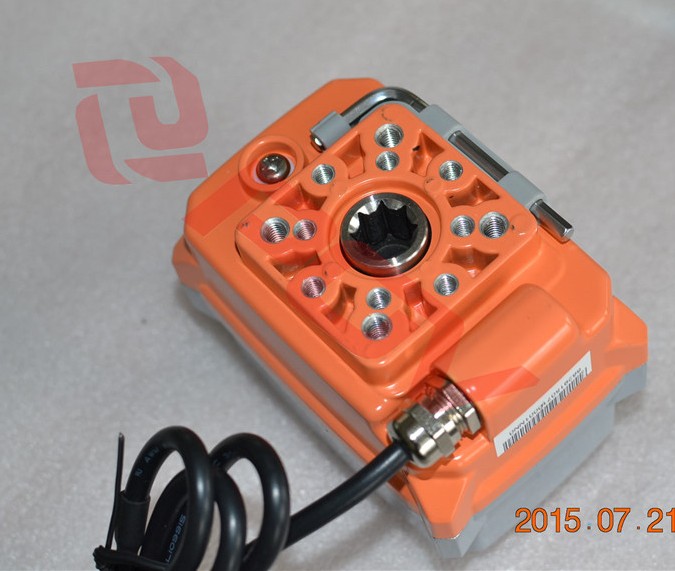

普通开关型20NM电动执行器

可装配阀门:直通球阀、三通球阀，蝶阀
额定电压:AC230/110/24V, DC24/12V
控制方式：开关型
反馈信号：无源触点信号反馈、电阻信号反馈、4-20MA反馈
高性能无刷电机，内置过热/过载保护
DC24V系列内置调速电位器，可现场实时调整开关速度
特殊功能：断电关阀（订货里请说明）
不可将两台或多台执行器并联使用

型号	扭矩	电源	时间	回转角度	防护等级	手动功能	位置指示	壳体材质	输出轴
POE-02	20NM	DC12V DC24V AC220V	10S/15S	0-180°	IP67	六角板手	机械指示	ABS、铝合金	内八方 外四方

---

20NM智能调节型电动执行器  可带总线控制


可装配阀门:直通球阀、三通球阀，蝶阀
额定电压:AC230/110/24V, DC24V
控制方式:4-20mA, 0-20mA, 0-5V, 1-5V, 0-10V, 2-10V
反馈方式:4-20mA
总线控制方式:RS485(modbus)、CANBus 2.0B

控制精度:士1%
带报警输出:A(继电器触点反馈)
高性能无刷电机，内置过热/过载保护

型号	扭矩	电源	时间	回转角度	防护等级	手动功能	位置指示	壳体材质	输出轴
POE-02Z	20NM	AC/DC24V AC/DC95-265V	10S	0-180°	F型 IP67	六角板手 手动按钮	OLED显示 机械指示	ABS、铝合金	内八方 外四方

1,采用1.3寸OLED大屏液晶，无视角限制，高亮度，节能环保，实时显示阀门开度及其外部控制命令，约  5分钟后自动进入休眠状态，并在休眠期间提示位置状态及其控制命令。
2,独创免开盖交互式两步调阀模式:
*步:通过按键控制阀门处于“逆时针全开位”后保存;
第二步:通过按键控制阀门处于“顺时针全开位”后保存;
第三步:通过按键控制阀门处于“顺时针全关位”后保存;轻松完成调阀。彻底解决机械式定位开关阀位调整的繁琐和不便。
3,采用16位高性能CPU,  12位高精度AD转换芯片，内置独特算法，彻底消除机械回差，*的降低了阀  门位置的控制误差。
4,DC24V系列内置电机控制模块，可对电机变频调速控制，实现精准定位。
5,采用非接触定位，控制单元模块化设计，并灌封处理，保证了元器件可靠工作，*提高了产品的使    用寿命;接口采用标准接插件，安装调试及其更换方便。
6,故障菜单实时提示(包含执行器被卡住或者其他原因导致的执行器开关不到位引起的故障)，并可带故  障报警信号输出。
7,通过菜单可实现阀门控制命令的交换。
8,通过菜单可实现远程控制和现场控制自动切换，并通过按键实现阀位的任意调整，内置电子限位，并  提示限位状态。
9, 通过菜单可实现关阀位置向开阀方向或者关阀方向偏移，*的降低了“普通开关型机械定位”给现    场调整带来的繁琐与不便。
10, 系统可通过按键操作恢复出厂设置。

---

20NM电动执行器 ABS材质尺寸图



20NM电动执行器铝合金材质尺寸图

---

20NM电动执行器接线图
AC系列接线图






DC系列接线图
