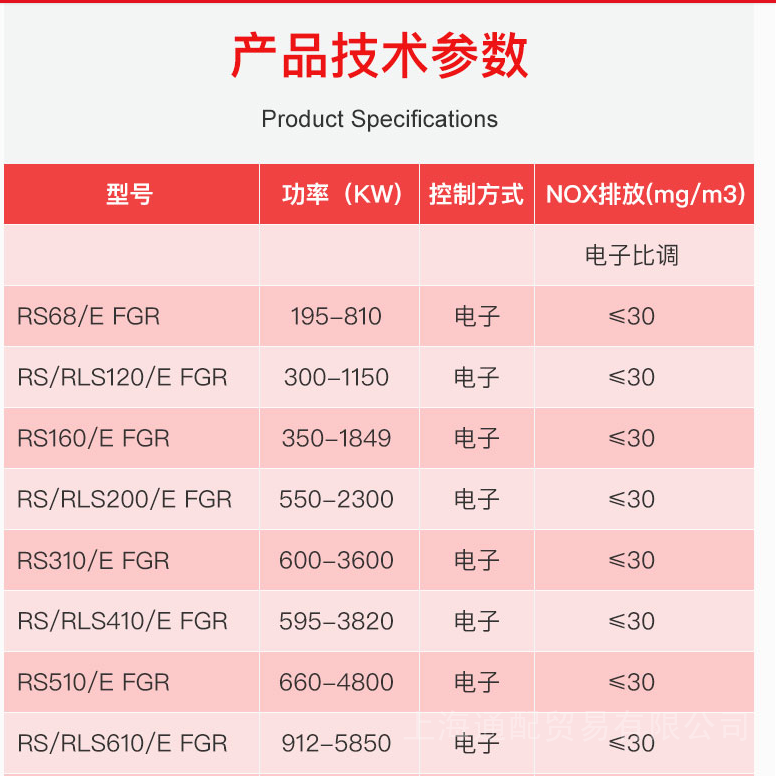

利雅路超低氮燃烧器RS610/E FGR.
3 运行说明
燃烧器启动如上所述进行，至少比例调节仪必须发出 “ 燃烧器 ON”
信号和 “ 释放 ” 信号。
一旦接收到从比例调节仪发出的 “ 燃烧器 ON” 和 “ 释放 ” 信号，燃
烧器就会启动。在比例调节仪发出运行信号前，燃烧器不会运
行，“ 控制释放 ” 信号为等待状态。
燃烧器的出力默认值是通过比例调节仪控制的。
根据实际值和设定值之间的差异以及调整后的参数，设定该默认
出力范围值。当实际值超过*大值时，比例调节仪关闭燃烧。
比例调节仪仅在自动模式下有效。
8.1.4 环境温度和外部设定点预设控制
环境温度控制 （图 90）
如果燃烧器比例调节仪被配置为 “ 受环境温度控制 ”，则通过将另
一个 Pt100 / Pt1000 温度传感器连接到端子 25，26 和 27，使设
定值可以在参数设定*小值和设定*大值之间移动。
由环境温度设定控制温度。因此，操作人员能够通过外部温度设
定*小和*大设定值，并确定*终设定值。
设定点
*小值 P 48/50
*大值 P 49/51
下限 P 52
上限 P 53
通过激活的 “ 环境温度控制 ” 选项，还可以对外部设定点进行预
设。
外部信号输入
如果环境温度控制被激活，也可通过一个外部信号输入来调节预
设值大小。此时必须将端子 25 和 26 短接。
0/4 ...20 mA 连接到端子 16 和 17，信号用于对设定点进行预设。
现在可以在 0/4 mA 时的*大值和 20 mA 时的*小值之间调节设
定点。
如果使用设定点开关，会移动外部设定点的切换范围。
外部设定点预设 （图 91）
要激活外部设定点数值，参数 40 必须设定在值 2（由环境温度控
制），端子 25，26 和 27 必须短路。
LCM100 的端子 16 和 17 （+）处，连接 0/4 ...20 mA 信号。
下限 P 52
上限 P 53
需设定下列参数
参数 0051 和 0052 仅在进行设定点切换时才是必需的。
图 90
S9614
外部温度
外部
*大设定点
*小设定点
温度
参数：
0040 2 ；环境温度控制 / 设定点移位
0052 0 ；使用 0 ...20 mA 在设定点输入处
0052 40 ；使用 4 ...20 mA 在设定点输入处
0053 200
0048 设定点 1，在设定点输入时应设置为 0/4 mA
0049 设定点 1，在设定点输入时应设置为 20 mA
0050 设定点 2，在设定点输入时应设置为 0/4 mA
0051 设定点 2，在设定点输入时应设置为 20 mA
