智能型雷达物位计物位检测器物位测量计
SKLDWWY系列传感器是系列传感器是先进的雷达式物位测量仪表，测量距离***大30米，可以用于存储罐、中间缓冲罐或过程容器的物位测量，输出4—20mA模拟信号。
●智能型雷达物位计物位检测器物位测量计应用
采用先进的非接触式测量
采用极其稳定的材料制造
测量液体、固体介质的物位
可以测量所有介电常数＞1.8的介质
测量范围0…20m（可以扩展到30米）
采用两线制、回路供电的技术，供电电压和输出信号通过一根两芯电缆传输
4…20mA输出或数字型信号输出
分辨率1mm
不受噪音、蒸汽、粉尘、真空等工况影响
不受介质密度、粘稠度和温度的变化的影响
过程压力可达4Mpa
过程温度可达250℃
●智能型雷达物位计物位检测器物位测量计原理
由电子单元产生微波脉冲，通过天线系统发射并接受，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。
即使工况比较复杂的情况下，存在虚假回波，用***新的微处理技术和调试软件业可以准确的识别出物位的回波。
输入
天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达毫米级。距离物料表面的距离D与脉冲的时间行程T成正比：D=C×T/2 (其中C为光速)因空罐的距离E已知，则物位L为：L=E-D
输出
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境，对应于4-20mA输出。
2、仪表介绍
SKLDWWY51
应 用：过程条件简单，腐蚀性的液体
浆料比如：污水储罐，酸碱储罐，
浆料储罐。
测量范围：20米
过程连接：G11/2螺纹或11/2″NPT
介质温度：﹣40～120℃
过程压力：﹣1.0－3bar
精 度：±10mm
重 复 性：±2mm
频率范围：6.8GHz
防爆等级：Exib ⅡC T6
防护等级：IP67
信号输出：4-20mA/HART(两线)
应 用：存储或过程容器腐蚀性的液体、
浆料比如：水液储罐，酸碱储罐，
浆料储罐，固体颗粒。
测量范围：20米
过程连接：法兰
介质温度：﹣40～150℃
过程压力：﹣1.0-20bar
精 度：±10mm
重 复 性：±2mm
频率范围：6.8GHz
防爆等级：Exib Ⅱ C T6
防护等级：IP67
信号输出：4-20 mA/HART(两线)
应 用：适应各种存储容器，液体、浆料，
比如：原油、轻油储罐，挥发性液体储罐。
测量范围：30米
过程连接：法兰
介质温度：﹣40～250℃
过程压力：﹣1.0-4bar
精 度：±10mm
重 复 性：±2mm
频率范围：6.8GHz
防爆等级：Exib Ⅱ C T6
防护等级：IP67
信号输出：4-20 mA/HART(两线) 应 用：适用小量程于粉状料，固体颗粒。
块状料的测量，比如原煤仓，煤粉仓焦、炭料位等。
测量范围：30米
过程连接：万向法兰
介质温度：﹣40～250℃
过程压力：﹣1.0-3bar
精 度：±15mm
重 复 性：±2mm
频率范围：6.8GHz
防爆等级：Exib Ⅱ C T6
防护等级：IP67
应 用：适用于低介电常数液体和带搅拌器的液
体储罐测量
测量范围：0-20米可选
过程连接：法兰
介质温度：﹣40～250℃
过程压力：﹣1.0-20bar
精 度：±10mm
重 复 性：±2mm
频率范围：6.8GHz
防爆等级：Exib Ⅱ C T6
防护等级：IP67
信号输出：4-20 mA/HART(两线)
SKLDWWY56
应 用：适用于高炉料位。较厚灌顶的
储罐和安装短管较高的工况测量
测量范围：30米
过程连接：法兰
介质温度：﹣40～500℃
过程压力：﹣1.0-3bar
精 度：±15mm
重 复 性：±2mm
频率范围：6.8GHz
防爆等级：Exib Ⅱ C T6
防护等级：IP67
信号输出：4-20 mA/HART(3.安装指南
3.1安装位置说明
●建议距离罐体内壁至安装短管的外壁
应大于罐直径的1/6，***好安装在1/4
处：
●***佳安装位置为①，离罐壁***小距离为300mm，
建议安装距离≥500mm；
●不能安装在入料口的上方③。
●不能安装在中心位置②,如果安装在中央，
会产生多重虚假回波，干扰回波会导致信号丢失。
●如果不能保存仪表与罐壁的距离，罐壁上的
●介质会黏附造成虚假回波，在调试仪表的时
●候应该进行虚假回波存储。
3.2罐内安装
●在信号波束内，应避免有如下安装物
A：例如限位开关，温度传感器等。
●对称装置B，如真空环，加热线圈，挡板等等。
●如果罐内有A、B干涉物件，应采用导波进行测量
3.3***佳位置选择
●天线尺寸：天线越大，波束角越小，干扰回波将越弱。
●天线调整：将天线调整到***佳测量位置。
●导波管：导波管用来避免干扰回波。
3.4棒式雷达安装注意事项
●雷达天线不可向罐壁倾斜。
●为了使温度影响***小化，在对接法兰的连接
处必须适用弹簧垫圈
●杆式天线的雷达波发射处必须仲出安装短管。
●垂直放置杆式天线，不要让雷达束指向罐壁。
3.5 SKLDWWY51典型安装
●PTFE(聚四氟乙烯)的样式天线特别适于
测量腐蚀性的介质，如酸和碱。食品行业的无菌
容器需要不起反应，且安装尺寸小的仪表，PTFE
棒式天线不但不会起任何反应，而且所需的容器开孔
很小。
●如果测量液体，棒式天线可以直接安装在容器顶部，
开孔尺寸为：G11/2A、DN50～DN150，接管长度应小于
150mm，注意;PTFE材料的棒式天线的机械承载能力有限
，如果收到弯曲的力，会变形或折断。
3.5 SKLDWWY52典型安装
●波束发射处必须在罐内，短管长度应小于150mm，对接
法兰大小可以选用DN50～DN250。
3.6 SKLDWWY53典型安装
●喇叭天线必须延伸出安装短管，否则
应使用天线延伸管。
●喇叭天线必须调整至垂直，不要让雷达
束指向罐壁。
3.7SKLDWWY53延长型及其他型号安装方法
●当喇叭长度小于安装短管长度时，应使用
天线延伸管。
●如果喇叭口直径大于安装短管的直径，包括延伸管
在内的天线需要从容器里面安装，并将仪表抬高。选择
延伸管使仪表至少抬高100mm。
3.8特殊延伸管
●根据现场需要可将天线延长管做成150℃、90℃或S型弯管
从外部穿过塑料罐壁进行测量
●介质的介电常数＞10
●***高液面应低于罐顶20cm
●仪表上喇叭距离罐顶应大于100mm
●建议使用支架安装以便调整至所要求的高度
●若有可能应避免安装在冷藏或粘附的场合，天线与容器之间的空间应有保护措施
●选择低介电常数的容器建造材料及 相应的厚度，不得使用导电塑料
●若有可能，使用天线DN250/10″
●在罐外的波束范围内不要安装任何可能引起干扰的部件（如管子）

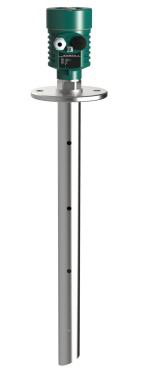

4.导波管内的测量
4.1一般介绍
●如果容器内的装置复杂，比如：加热盘管、换热器或运转很快的搅拌器等，需要使用安装导波管的天线。当介质产生持续涡流或者容器装置造成虚假反射时，也可以采用这种天线。
●由于雷达信号在导波管内被聚焦，所以可以测量介电常数小的介质（r=1.6….3）
●下面开口的导波管必须达到需要的***低液位，这样才能在管道中进行测量。
●除了在容器内安装导波管之外，还可以在容器外安装旁通管。
●如果通过导波管或旁通管测量，由于雷达信号的运行时间改变，***大测量范围会缩小5…20%（比如：DN50:15m而不足20m。DN100:18m，而不足20m）。
4.2粘附性介质
●对于粘附性介质，导波管的直径应该尽量大一些。
对于非粘附性的介质，导波管的直径可以为50mm.
对于有些粘附的介质，导波管的直径一般为100mm
或150mm
●DN50、DN80、DN100、DN150安装导波管如果介质
的粘附性太强，不能通过导波管进行测量。
4.3通过导波管测量的混合介质
●如果需要测量导波管内的混合介质或分层介质，导波
管上需要开圆形孔、长圆或矩形孔。开孔是为了充分混合
导管内的介质。
●较宽的矩形孔会造成虚假回波，因此矩形孔不能宽于10cm。
为了降低信号的噪音面，圆形的 开孔优于矩形的开孔。
4.4旁通管安装
●如果传感器安装在旁通管上（比如：以前使用的是浮子钢带测量装置），雷达传感器必须安装在高于旁通管于容器上部的连通部分至少500mm的地方。如果旁通管的内壁不平，需要在附加使用一个测量套管（管子套管子）。
●如果介质的介电常数小（＜4），旁通管的长度应较普通的旁通管长，因为部分雷达信号可以穿透介电常数小的介质，当旁通管的介质很少的时候，由旁通管底部反射的回波信号要比介质反射的信号还要强，此时，经常出现测量误差。在这种情况下，如果将旁通管延长（300…800mm）,穿透介质的那部分雷达信号可以在这部分介质中被衰减。也可以在旁通管底部安装折射板，将到达底部的雷达信号折射走
●如果介质产生很强的涡流，比如：
由于搅拌或很强的化学反应等，
建议采用导波管或旁通管测量。
注意导波管或旁通管内不能附着介质。
如果介质有可能产生附着的话，要使用100mm
标准的或更粗的导波管或旁通管。
4.4带球阀的导波管
●如果在导波管上使用球阀，可以在不打开容器的
条件下对仪表进行维护保养（比如：测量液体煤气
或有毒的介质）。
●要做到球阀的通道对测量没用影响，必须使球阀的
直径与导波管的直径相匹配。球阀距离仪表法兰至少
500mm。
5.安装中的注意事项
5.1虚假回波
由于安装的不正确会产生很大的虚假回
●传感器距离容器壁太近
如果传感器距离容器太近，
会产生很强的虚假回波。
或焊缝都会造成虚假反射。所以传感
器一定要与容器壁保存一定距离。
●传感器应垂直对着介质表面。
如果传感器没用对准介质表面安装的话，
测量信号就会减弱。必须将雷达传感器的
轴线垂直对准介质表面。
仪表在测量时罐内如果有梯子、支架、或搅拌桨都会产生虚假回拨，对测量造成影响，所以在实际应用中应避开这些障碍物，或使用折射版把虚假信号折射容器内的装置，比如：梯子等
都会造成虚假回波。在设计安装位置
的时候，不能有任何专职阻挡雷达
信号的运行。
●容器内支架会造成很强的虚假回波。
采用折射板可以很好地防止虚假反射。
5.2虚假回波存储
●当罐内有搅拌浆对雷达测量造成干扰，如果不能避开搅拌浆，则需要进行虚假回波存储，消除假波产生的干扰信号
●若想得到正常的物位回波，虚假回波存储可以把下图中包络线之间的回波信号存储起来定义为虚假信号，从而得到正常的物位同波信号。
6.SKLDWWY50系列尺寸
外壳
法兰、导波管、喇叭选型图
7.发射角和虚假反射
●雷达信号通过天线系统聚焦，雷达波束的发射就像手电筒的光束，呈锥形。锥形发射角的大小取决于天线尺寸。
●锥形发射内的任何物体都会反射雷达信号。特别是***近的几米内的管道、支架或其它装置造成的虚假反射特别强。比如：距离发射天线6米处的虚假回波要壁18米处的强9倍。
●对于远处的虚假反射面，雷达信号的能量被分散到一个很大的面积上，这样反射回来的虚假信号就很弱，不像近处的虚假回波对测量的影响很大。
●一定要沿着传感器轴线方向垂直介质表面发射，而且要避免在整个发射角内有任何装置，特别是距离天线***佳的1/3区域内。
●如果发射的雷达信号可以垂直到达介质表面，而且没用任何容器装置，这样的测量条件是***好的。
8仪表线性
10.调试
SKLDWWY50可以通过如下方式调试
●通过调试软件PWSOFT
●通过HART手持编程器
●显示/编程模块调试（PWPM）
10.通过PWSOFT软件调试
无论那种信号输出，4-20mA/HART，雷达传感器都可以通过软件进行调试。采用PWSOFT软件进行仪表调试，需要一个仪表CONNECTCAT驱动器
使用软件调试的时候，给雷达仪表加电24VDC，同时在连接HART适配器前端加一
个250欧姆的电阻。如果一体式HART电阻内部电阻250欧姆）的供电仪表，就不需要附加外部电阻，HART适配器可以和4…20mA线并联。
10.2通过HART手持编程器调试
10.3通过编程模块调试（PWPN）
PWPM编程器由4个按键和一个液晶显示屏组成，可以显示调整菜单和参数设置。
11.智能型雷达物位计物位检测器物位测量计技术参数
基本参数 工作频率：6.8GHz
波 束 角：24° SKLDWWY51， SKLDWWY52
20° SKLDWWY53 带DN150法兰
16° SKLDWWY53 带DN200法兰
14° SKLDWWY53 带DN250法兰
测量范围：0…35m
重复性 ：±2mm
分辨率 ：1mm
采样 ：回波采样55次/s
响应速度：＞0.2s（根据具体使用情况而定）
电流信号：4…20mA
精度 ：±10mm
通讯接口 HART通讯协议
过程连接 SKLDWWY51（PP,PTFE棒式天线）：G1½″A或1½″NPT
SKLDWWY52(PTFE棒式天线)：
翻边法兰DN50、DN80、DN100、DN150、DN200、DN250
SKLDWWY53（喇叭口形式天线）：
法兰DN50、DN80、DN100、DN150、DN200、DN250
电源 电源：24V DC(+/-10%),波纹电压：1Vpp
耗电量：max22.5mA
环境条件 温度：-40℃…+70℃
容器压力（表压）-1…4Mpa
防爆认证 Exib ⅡC T6
外壳保护等级 IP67
两线制接线 供电和信号输出共用一根两芯导线
电缆入口 2个M20*1.5或2个½″NPT（电缆直径5…9mm）
13.产品选型
SKLDWWY51
防爆
P标准型（非防爆）
I本安型（Exib Ⅱ C T6）
D本安型+隔爆型（Exd ibⅡ C T6）
天线型式/材质/过程温度
SP 塑料棒/PP/-40…100℃
SF 塑料棒/PTFE/-40…120℃
过程连接
G螺纹 G1½″A
N螺纹 1½NPT
