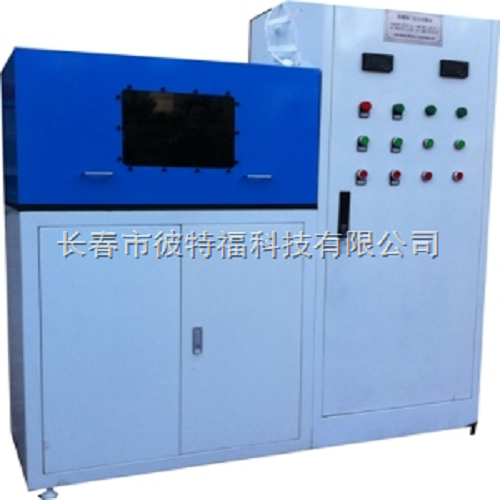

液压式阀门水压试验台
主要适用范围及功能：
本阀门水压试验台由操作控制台和夹紧试压装置及水箱份三部分组成，夹紧试压装置可整体潜入水中，由液压控制其上升下降；适用于法兰连接形式的阀门进行强度、密封和上密封试验,特别适用于气密封试验； 采用压爪抱压法兰方式压紧，对试验阀门无外力影响，试验介质为水、气或煤油,本机配置低压和高压水泵,完全符合 GB/T13927-92、JB/T9092-99、API 598的要求； 本机设有安全保护装置和液压自动卸荷系统 ,使用时，高压状态与卸荷状态自动切换，有效降低了油温,延长了设备使用寿命．
SFY-200型试验台
主要技术参数：
1：允许阀门测试范围（公称通径DN/mm）： 50-200
2：公称压力： 2.5 Mpa
3：夹持阀门*大长度： 350 mm
4：夹持阀门*短长度： 130 mm
5: *大法兰直径/厚度：265/42 mm
6: *小法兰直径/厚度： 90/12 mm
7: 装夹机构轴向行程：≤52 mm
8: 装夹机构径向行程：≤125 mm
9: 液压系统调压范围：0-6.3 Mpa
10: 液压泵流量： 6.3 Ｌ／min
11: 液压泵工作压力：6.3 Mpa
12: 打压泵高压增压范围：3-31.5 Ｍpa
13: 电源 电压Ｖ/频率ＨZ：380/50
14: 电机(功率Kw/极数Ｐ)：4/6
15: 实验水箱尺寸长宽高mm：1300 *750*1130
16: 整机重量：1450公斤
主要配置：
1：实验主机一套（含夹紧油缸，夹具，实验水箱等）
2：液压站一台 （含液压油泵，油箱，控制阀组等）
3：电气控制柜一台（含7寸真彩触摸屏（北京昆仑）及可编程控制器（松下FPX-40r））
4：压力变送器一套 （天津捷奥传感器有限公司
5：产品说明书一份
6：软件备份U盘一支
SFY-600 阀门水压试验台
一 主要技术参数：
1：允许阀门测试范围（公称通径DN/mm）： 200-600
2：公称压力：2.5 Mpa
3：夹持阀门*大长度： 750 mm
4：夹持阀门*短长度： 210 mm
5: *大法兰直径/厚度：530/80 mm
6: *小法兰直径/厚度： 195/20 mm
7: 装夹机构轴向行程：≤75 mm
8: 装夹机构径向行程：≤200 mm
9: 液压系统调压范围：0-6.3 Mpa
10: 液压泵流量： 16 Ｌ／min
11: 液压泵工作压力：6.3 Mpa
12: 打压泵高压增压范围：3-31.5 Ｍpa
13: 电源 电压Ｖ/频率ＨZ：380/50
14: 电机(功率Kw/极数Ｐ)：7.5/6
15: 实验水箱尺寸长宽高mm：1600 *870*1250
16: 整机重量：2640公斤
主要配置：
1：实验主机一套（含夹紧油缸，夹具，实验水箱等）
2：液压站一台 （含液压油泵，油箱，控制阀组等）
3：电气控制柜一台（含7寸真彩触摸屏（北京昆仑）及可编程控制器（松下FPX-40r））
4：压力变送器一套
