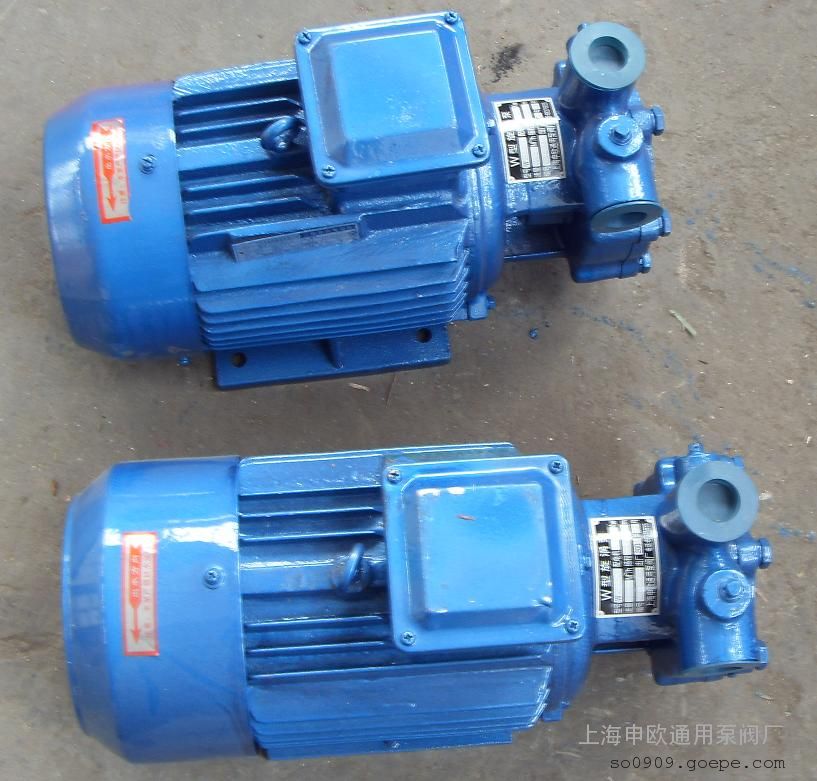

1W2.5-12不锈钢旋涡泵

￥2885.00

上海宝山区

上海申欧通用泵阀厂

11年

指数：245

工商已认证

店铺推荐

图文详情
产品参数

W型旋涡泵

产品概述

　　W型单级旋涡泵是供吸送清水和物理化学性质类似于水的液体之用,使用液温不得超过60℃,常用于锅炉给水的配套,在造船、轻纺、化工、冶金、机械制造、水产养殖、固定消防防稳压、热效换机组、农业远程喷灌等部门有广泛的应用。

使用范围

　　旋涡泵、泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送，选用此泵则更为理想。　　
因此，它是有广泛用途，我们真诚地向用户推荐这种新产品.

结构说明

1	泵体	6	填料压盖
2	泵盖	7	单端密封
3	叶轮
4	托架结合部
5	爪型弹挂连轴器部件

1	电机轴伸	9	内隔板
2	电机	10	销
3	泵体	11	外隔板
4	轴衬圈	12	叶轮
5	挡水圈	13	接轴
6	键	14	叶轮
7	压盖	15	密封圈
8	填料	16	泵盖

1	电机轴	9	泵架
2	键	10	挡水圈
3	填料压盖	11	轴承盖乙
4	泵体	12	轴承
5	填料	13	螺母
6	键	14	轴承盖甲
7	叶轮
8	泵轴

性能参数：

型号	流量 (m³/h)	扬程 (m)	转速 (r/min)	功率 (kw)
1W1-7(直联)	1.0	70	2900	1.5
1W2.4-10.5(直联)	2.4	105	2900	3
1W2.5-12(直联)	2.5	120	2900	3
1.5W2.4-10.5(直联)	2.4	105	2900	3
1.5W3-110(直联)	3	110	2900	3
40W4-130(直联)	4	130	2900	4
40W6-160(直联)	6	160	2900	7.5
20W-20(联轴式)	0.72	20	2900	0.75
25W-25(联轴式)	1.44	25	2900	0.75
25W-60(联轴式)	1.44	60	2900	2.2
32W-30(联轴式)	2.88	30	2900	1.5
32W-75(联轴式)	2.88	75	2900	4
40W-40(联轴式)	5.4	40	2900	4
40W-90(联轴式)	5.4	90	2900	7.5
50W-45(联轴式)	9.0	45	2900	5.5
50W-80(联轴式)	9.0	80	2900	7.5
65W-50(联轴式)	14.4	50	2900	11
1.5DB2-0.7(直联)	2.4	105	2900	3
1.5DB3-0.7(直联)	3.0	105	2900	3
1WA3-10.5(直联)	3	105	2900	3

使用注意事项：

1、泵与二级50周波电机直联。
2、泵在*次启动前，需向进口管路及泵内注满液体。
3、启动前必须把出口阀门打开，以减轻电机起动负荷。
4、输送液体内切不可混有颗粒杂质等物，以防进入泵内打坏叶轮。
5、填料室处应保持有正常漏水。
6、本厂生产漩涡有垫料密封和机械密封二种供用户选择。

品牌：	申欧
材质：	铸铁
驱动方式：	电动
流量：	2.5 m3/h
性能：	自动
泵轴位置：	卧式
叶轮数目：	单级
扬程：	120 m
