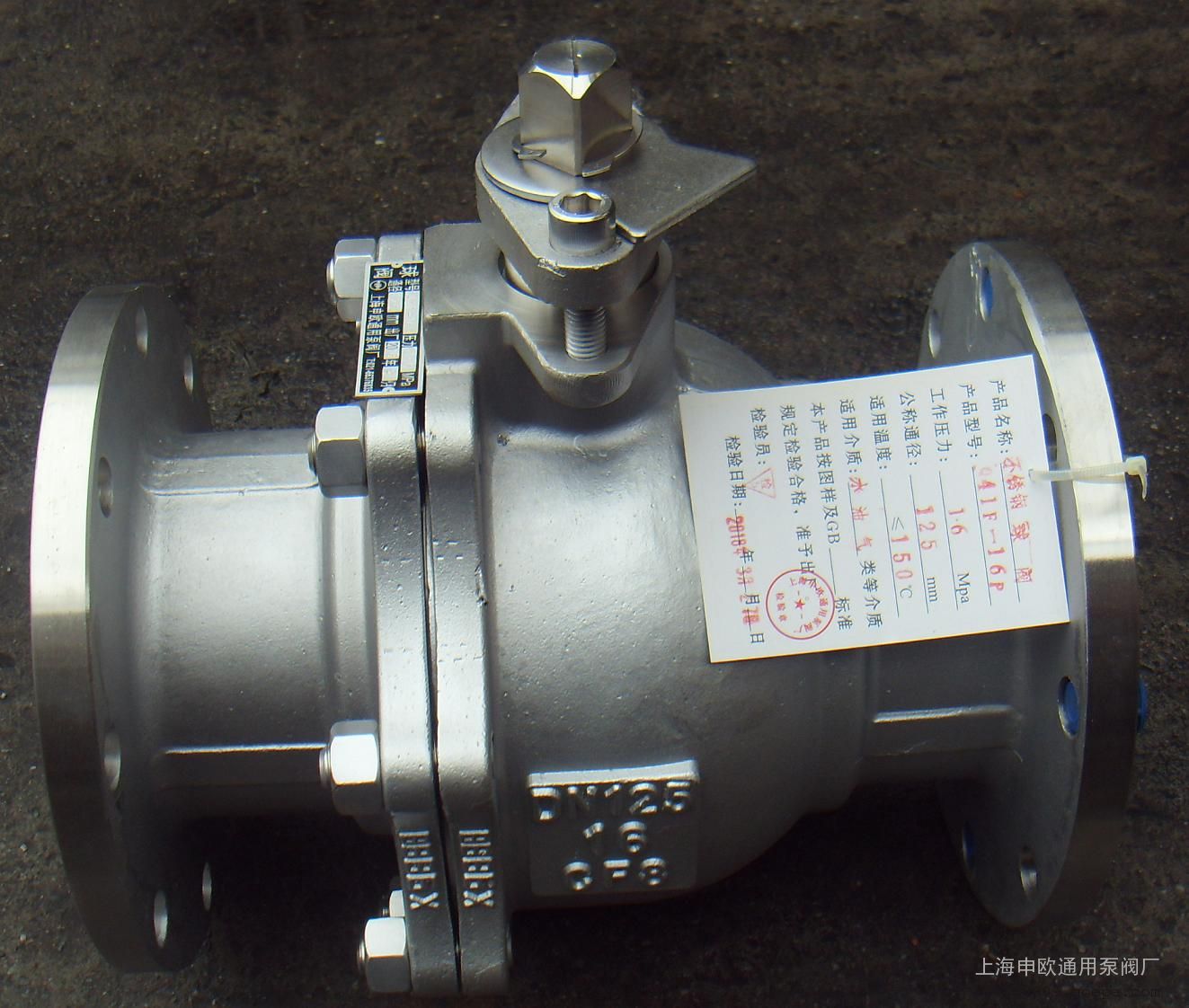

Q41F-16P-DN100软密封304不锈钢法兰球阀

打开谷瀑APP浏览
推广采购上谷瀑环保

立即打开

￥1500.00

上海宝山区

上海申欧通用泵阀厂

11年

指数：245

工商已认证

店铺推荐

图文详情
产品参数

Q41F法兰球阀

产品说明

主要性能规范：

型号	公称压力	试验压力			工作温度(℃)	适用介质
型号	公称压力	强度(水)Mpa	密封(水)空气(Mpa)	低压密封(空气)Mpa	工作温度(℃)	适用介质
Q41F-16P(R)	1.6	2.4	1.8	0.6	≤200	硝酸类
Q41F-25P(R)	2.5	3.8	2.8	0.6	≤200	硝酸类
Q41F-40P(R)	4.0	6.0	4.4	0.6	≤200	硝酸类

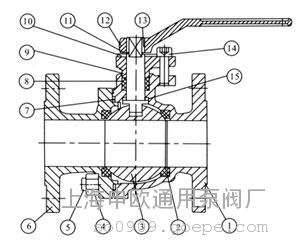

主要零件的材料说明：

零件名称	材料
	Q41F-16-25-40C	Q41F-16-25P-40R
阀体	碳钢	不锈钢、铬镍钼钛钢
球体
阀杆
密封圈	聚四氟乙烯
扳手	灰铸铁、可锻铸铁

主要外形尺寸：

型号	公称通径 DN	尺寸(mm)
型号	公称通径 DN	L	D	D1	D2	H	b-f	Z-Φd	Do
Q41F-16P(R)	15	130	95	65	45	60	14-2	4-14	108
	20	140	105	75	55	64	14-2	4-14	120
	25	150	115	85	65	90	16-2	4-14	165
	32	165	135	100	78	105	16-2	4-18	180
	40	180	145	110	85	150	16-3	4-18	240
	50	200	160	125	100	190	16-3	4-18	240
	65	220	180	145	120	195	18-3	4-18	320
	80	250	195	160	135	215	20-3	8-18	350
	100	280	215	180	155	250	20-3	8-18	400
	125	320	245	210	185	280	22-3	8-18	500
	150	360	280	240	210	320	24-3	8-23	600
	200	400	335	295	265	370	26-3	12-23	800
Q41F-25P(R)	40	180	145	110	85	160	16-3	4-18	240
	50	200	160	125	100	205	20-3	4-18	270
	65	220	180	145	120	215	22-3	8-18	350
	80	250	195	160	135	230	22-3	8-18	400
	100	280	230	190	160	270	24-3	8-23	500
	125	320	270	220	188	300	28-3	8-25	600
	150	360	300	250	218	340	30-3	8-25	900
	200	400	360	310	278	400	34-3	12-25	1100
Q41F-40P(R)	15	130	95	65	45	60	16-2	4-14	40
	20	140	105	75	55	65	16-2	4-14	51
	25	150	115	85	65	90	18-2	4-14	58
	32	180	135	100	78	105	18-3	4-18	66
	40	200	145	110	85	170	18-3	4-18	76
	50	220	160	125	100	230	20-3	4-18	88
	65	250	180	145	120	250	22-3	8-18	110
	80	280	195	160	135	250	22-3	8-18	121
	100	320	230	190	160	295	24-3	8-23	150
	125	400	270	220	188	330	28-3	8-25	176
	150	400	300	250	218	375	30-3	8-25	204
	200	550	375	320	282	440	38-3	12-30	260

品牌：	申欧
型号：	Q41F-16P-DN100
结构形式：	浮动球直通式
材质：	不锈钢
连接形式：	法兰
公称通径：	100 mm
适用介质：	水;蒸汽;油品;弱酸碱介质;氮气;氧气;氢气;液化气;空气;煤气;含尘气体
压力环境：	常压
