SD44X-16DN150手动排泥阀
¥2350.00
2350
上海宝山区

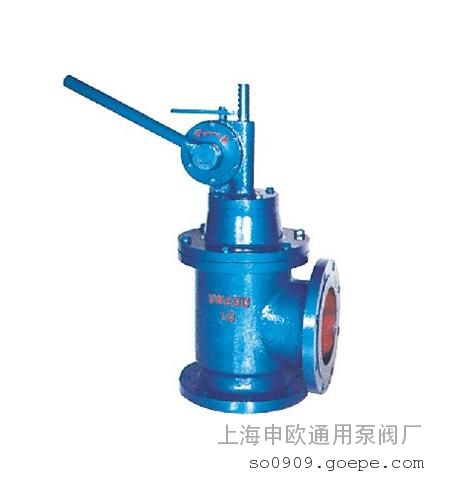

SD44X手动排泥阀
概述:
SD44X型手动排泥阀主要安装于各类水池外,排除水池底部的泥沙用污水。SD44X手动型是由主阀、齿轮箱、齿条手柄、挡位等组成。工作时只要把手柄往下按定位就可以开启,相反就快速关闭。
工作原理
SD44X手动型是由主阀、齿轮箱、齿条手柄、挡位等组成。工作时只要把手柄往下按定位就可以开启,相反就快速关闭。

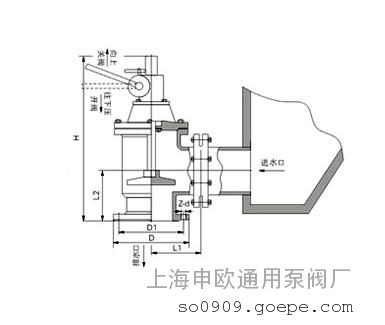

外形尺寸、法兰连接尺寸
主要外形尺寸
公称通径
DN(mm) |
主要尺寸(mm) |
|
H |
L1 |
L2 |
D |
D1 |
Z-d |
|
80 |
450 |
135 |
125 |
195 |
160 |
4-18 |
|
100 |
490 |
165 |
125 |
215 |
180 |
8-18 |
|
150 |
670 |
205 |
145 |
280 |
240 |
8-23 |
|
200 |
760 |
220 |
185 |
335 |
295 |
8-23 |
|
250 |
825 |
260 |
205 |
390 |
350 |
12-23 |
技术参数
|
公称压力 |
适用温度 |
手动型适用介质 |
阀标材料 |
阀瓣材料 |
阀体齿轮材料 |
|
PN1.0MPa |
常温 |
水、污水、泥沙 |
不锈钢 |
衬胶板NBR |
HT200 |
| 品牌: | 申欧 |
| 型号: | SD44X-16DN150 |
| 加工定制: | 是 |
| 材质: | 铸铁 |
| 公称通径: | 150 mm |
| 连接形式: | 法兰 |
| 流动方向: | 单向 |
| 驱动方式: | 手动 |
