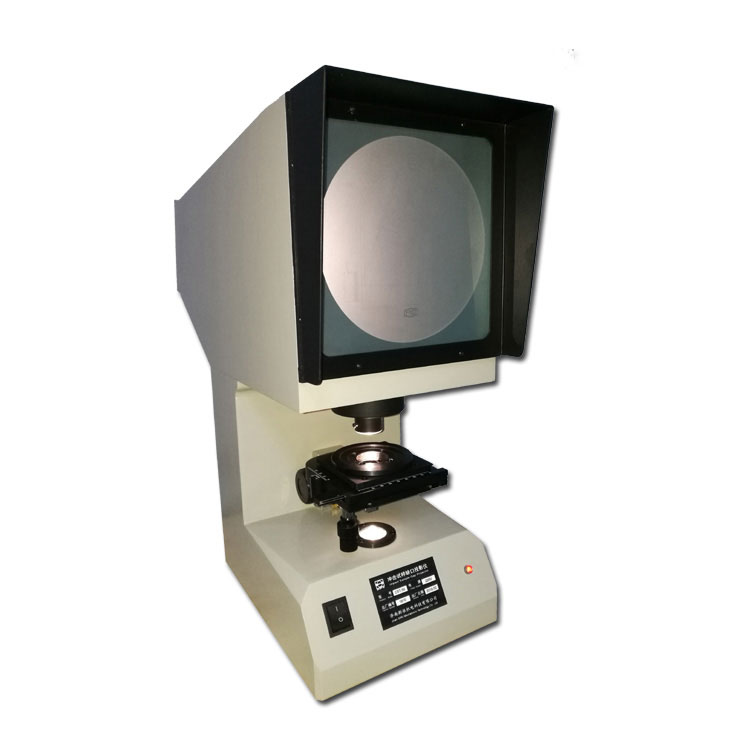

CST-50型夏比摆锤冲击试验缺口投影仪是为准确检查冲击试样的V型或U型缺口加工质量而设计开发的专用光学仪器。将加工好的试样缺口放大50倍并投影到观察屏上，与刻在观察屏上的标准图板(符合国标GB、美标ASTM)进行比对，即可快速判断检测的冲击试样缺口加工是否合格。该仪器操作简单，对比直观，效率高，能有效消除人为误差，是理化试验室的必备专用仪器。
★适用标准
    GB/T 229-2020《金属材料 夏比摆锤冲击试验方法》
    ASTM E23-2018《金属材料缺口试样标准冲击试验方法》
★技术参数

1、放大倍数：50倍。
2、投影屏直径：200mm。
3、投影屏刻线：
      A：美标V型缺口：角度:45°±1°
                              根部R:0.25±0.025mm
                U型缺口：根部R:1±0.025mm
      B：国标V型缺口：角度:45°±2°
                              根部R:0.25±0.025mm
                U型缺口：根部R:1±0.07mm
4、工作台行程：
            纵向：10mm
            横向：10mm
            升降：12mm
5、工作台转动范围：0～360°。
6、仪器放大倍率：50×
            物镜放大倍率：2.5×
            投影物镜放大倍率：20×
7、光源(卤钨灯)：12V 100W。
8、电源：AC 220V 50Hz。
9、外形尺寸：515mm(L)×224mm(W)×603mm(H)。
10、重量：约20kg。
