1.产品简介

耐电流测试仪（HCT）是一款专门设计用于评估电子元件、电路板及整个电子设备在多样化的工作电压和电流条件下的稳定性和安全性的精密仪器。它的核心功能是检验这些设备是否达到预期的可靠性和性能标准，同时确保它们符合安全规范。
该测试仪的主要应用包括：
1. 评估电子设备的耐电流能力，确保其在高电流条件下的稳定运行。
2. 检测电路板的电气性能，包括但不限于电流、电压和电阻的测量。
3. 诊断电路板的潜在损坏，通过测试其在特定电流条件下的反应来识别故障。
耐电流测试仪（HCT）的操作涉及对电子元件或电路板在特定电流条件下的稳定性、故障率和电性能进行细致的测试。它通过精确测量电流、电压、电阻等关键参数，全面评估待测对象的耐电流性能、可靠性以及整体电气特性。这些测试结果对于验证电子设备是否符合设计规格和实际应用需求至关重要。通过这些数据，工程师可以做出准确的判断，确保产品在推向市场前达到所需的质量标准。
本设备设计用于高效处理大型PCB板阵列。用户只需将搭载多个样本的阵列板稳固地固定在设备底部，即可开始测试流程。
该设备具备一次性测试多块样本的能力，尤其适合对同类型产品进行高频率的批量测试，这显著提升了检测工作的效率。其主要测试功能包括：
升温：为测试样品提供所需的温度条件。
测试：对样品在特定电流条件下的性能进行评估。
记录：实时记录测试过程中的关键数据。
生成报告：根据测试数据自动生成详细的测试报告。
此外，设备还配备了精准的位置控制功能，确保测试过程的准确性和可重复性：
XYZ轴移动控制：允许用户精确控制测试样品在三维空间中的位置。
CCD巡点：通过CCD相机自动检测和定位测试点。
视觉图像显示：提供测试区域的实时视觉反馈，便于监控和调整。
校正定位点：确保测试过程中的定位精度，避免误差。

2.组成部分

耐电流测试仪（HCT）是设计用来评估电子组件和电路板在不同电流条件下的性能和稳定性的关键设备。它由以下几个关键部分组成：
1.载荷装置：四线测试探头-负责对测试样品施加精确的电流载荷。其范围和精度应根据具体的测试需求来设置，以确保测试的准确性。
2.电源：高精度可编程线性直流电源-提供所需的电压和电流，具备高稳定性和灵活的功率调节能力。电源能够控制电流类型和大小等关键参数，以适应不同的测试条件。
3.测量仪器：电压电流双显表-实时监测测试样品在电流载荷下的电压、电流和温度等关键参数。这些仪器能够记录数据，为后续分析提供依据。
4.控制程序：作为测试过程的大脑，控制器负责设定电流类型、大小和持续时间等参数，并管理测试数据的记录和测试报告的生成。
5.数据分析与处理：软件用于分析测试数据，并生成详尽的测试报告。它提供多种算法和工具，以满足不同测试需求，并能根据测试结果自动发出警报或提示。
6.保护措施：鉴于测试过程中电流的增加可能导致测试样品如PCB电路板遭受短路或烧毁的风险，耐电流测试仪（HCT）配备了多重保护机制，包括电流限制、电压限制（过压保护）和过热保护等，以确保测试的安全性。

3.规格

4.设备规格表：

序号	项目	设计规格	备注

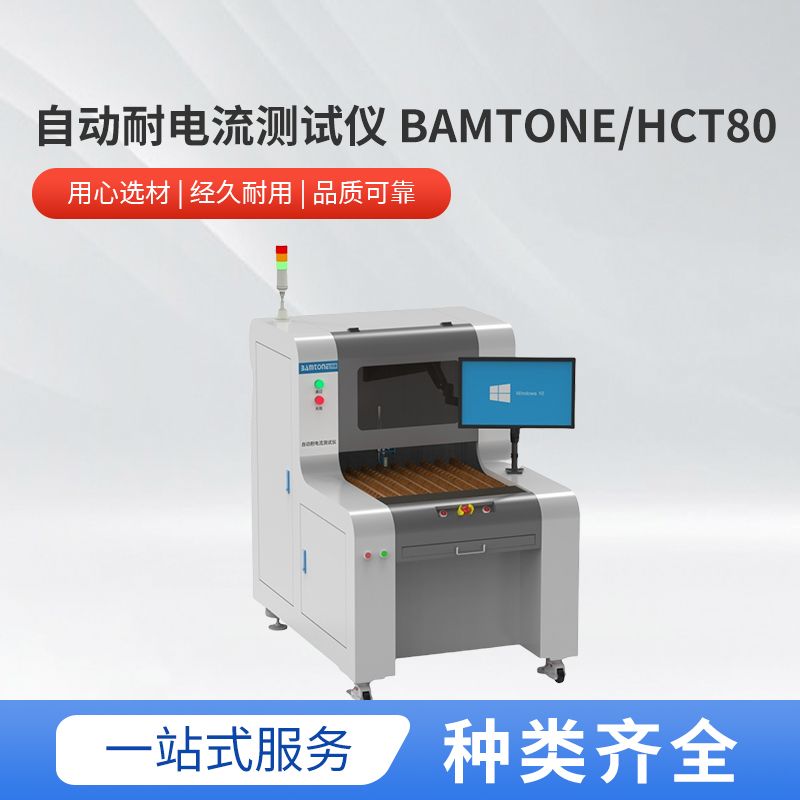

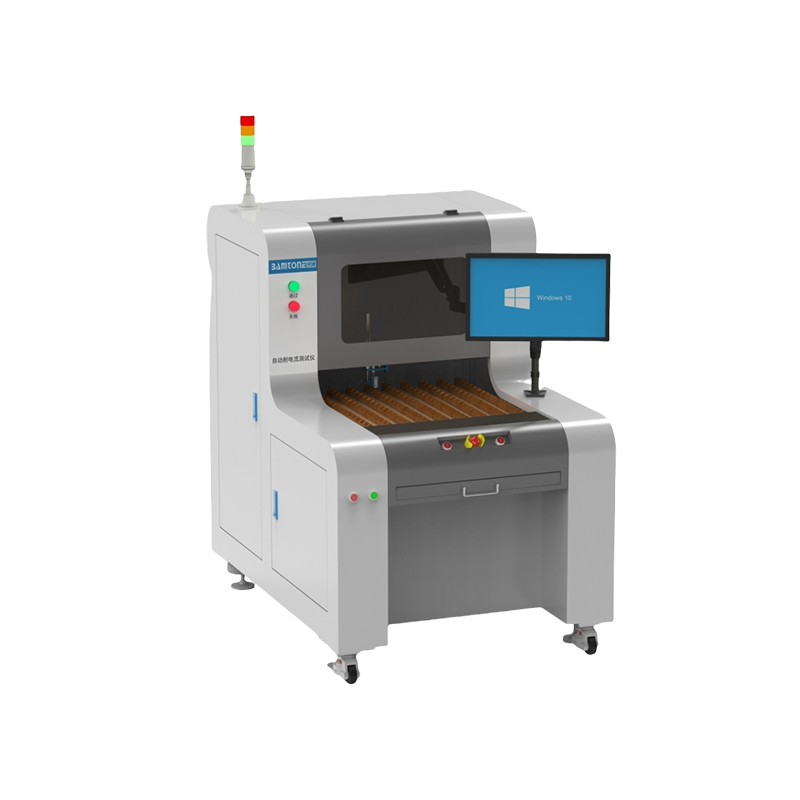

1	型号	Bamtone HCT80
2	阻值量测方法	四线制开尔文测试原理，采用端口电压除以电流法抵消对测试导线内阻
3	*大输出电流	5A（可选配10A）
4	电流精度	±(0.05%+5mA)分辨率：0.001A
5	输出电压	0-60V分辨率0.01V
6	电压精度	±(0.03%+5mV)
7	电阻测量范围	0～1KΩ（可选配）
8	阻值量测精度	±(0.05%+0.008%)
9	测试 Coupon 对位	全自动 CCD 旋转/偏移校正，一键定位
10	测试时间	可任意设置>10s的数值
11	测试速度	40-120S/Coupon
12	测试板厚	0.1~10mm
13	测试 Coupon 升温区域避让	自动横移避让
14	上料方式	手动上下料，测试后自动判断 pass 以及 NG ，并预警
15	*大量测 PCB 尺寸	730*650mm(可根据实际需要定制)
16	*小量测 PCB 尺寸	5宽x20长mm(可根据实际需要定制)
17	样品温度测量范围	室温～320℃，四线开尔文法
18	温度监控方法	参考 IPC-TM650 相关规范精确计算，避免接触式内外温差
19	升温模式	恒定电流升温，通过电流来控制温度平滑缓升，不会使温度失控导致盲孔和基材热传导不均匀在瞬间快速急剧升温而损坏板
20	超温保护	超过温度上限自动结束测试
21	测试冷却方式	夹具自带强风冷却装置，具有强制冷却功能
22	测试显示	电脑软件显示实时测试数据以及数据曲线
23	实时监测	具备软件实时采集：实时温度、实时电阻、实时电压、实时电流值数
24	缺陷侦测能力	配合高精度仪表及优化算法，侦测能力强
25	数据保存	自动保存 EXCEL 测试报表，包含测试数据：包含实时温度、实时电阻、实时计算理论电阻、实时电压、实时电流值数据文件，实时数据采样率 1 秒/次；
26	数据分析和报告	采用测试电阻比较法判定测试结果：初始室温电阻R1、恒温降温后电阻R4，计算R4/R1、，实时电压、电流、温度测试和曲线显示，PASS以及NG判定，对已测样异常判定，导出 EXCEL 数据表等
27	点检功能	使用点检模块对设备自动点检,防止测量出现偏差
28	失效判断条件	可以设定多种不同的失效判断条件： 1.加热前/后阻值管控加热前/后阻值变化率管控升温过程中电流，电压信号连续性监测升温轨迹异常监测
29	连续测试模式	*大支持 40pcs coupon 连续自动测试
30	测试模式设置	恒流模式（升温）恒流模式（升温+循环）恒流模式（M模式）恒温模式（升温）恒温模式（升温+循环）恒温模式（升温+保温）恒温模式（升温+保温+循环）
31	数据文件	提供电子数据/可配合数据库自动上传(定制/可选)
32	产品升级	软件免费升级服务；
33	电源	220V/50HZ
34	功率	2000W
35	操作环境	相对湿度: 20%～70% ,温度: 20℃~40℃
36	工作气压	5-7kg/cm²
37	重量	约500kg
38	尺寸（长宽高）	1620mm1210mm2030mm
39	设备产能	约 100 S/pcs

品牌：	班通科技
型号：	Bamtone HCT80
加工定制：	否
电流测量范围：	5A
测量准确度：	±(0.05%+5mA)分辨率：0.001A
频率测量范围：	50 Hz
环境温度：	常温 ℃
外形尺寸：	1620mm1210mm2030mm mm
