Evident仪景通超声波相控阵探伤仪OmniScan X4

打开谷瀑APP浏览
推广采购上谷瀑环保

立即打开

￥300000.00

上海金山区

上海遂欧仪器有限公司

2年

指数：70

工商已认证

店铺推荐

图文详情
产品参数

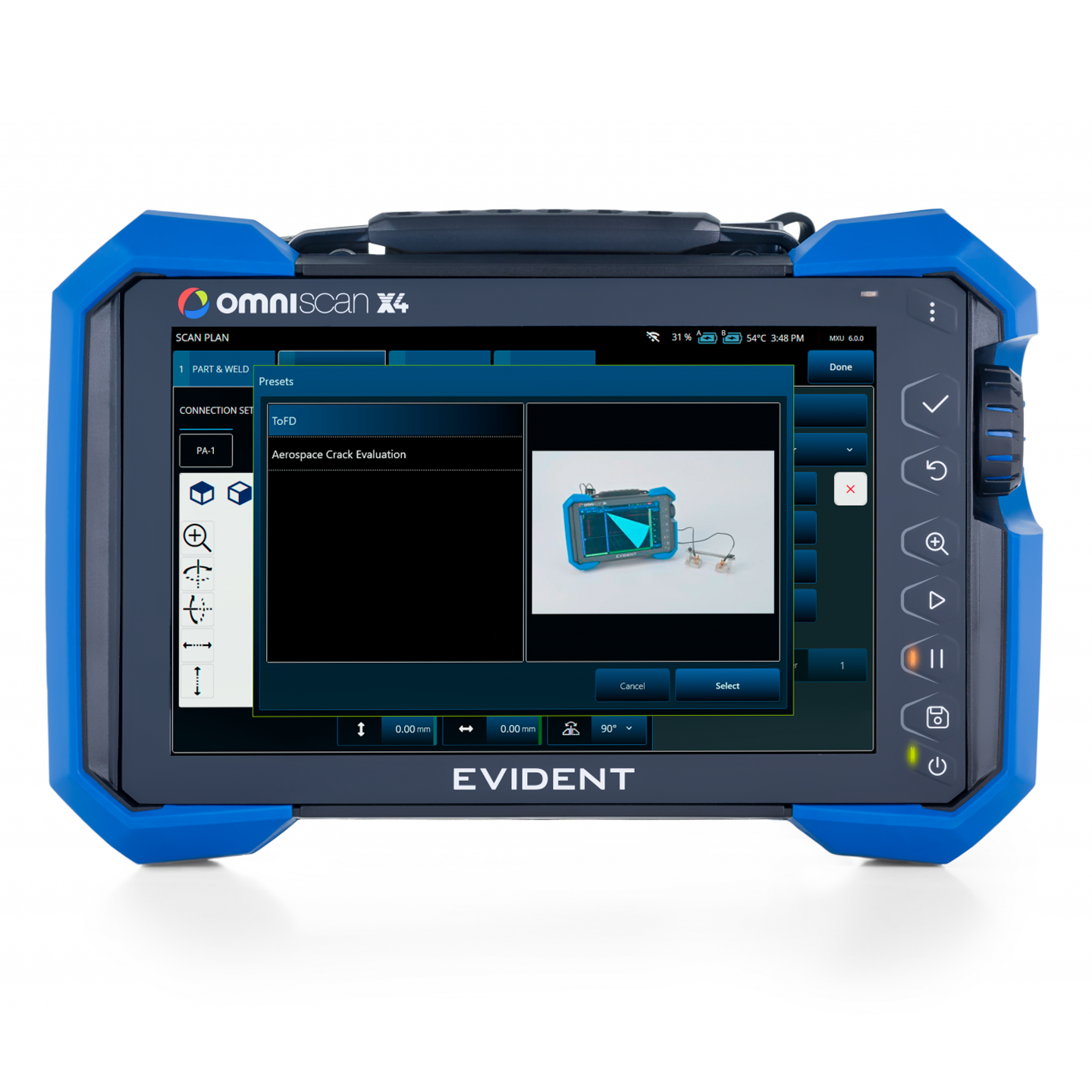

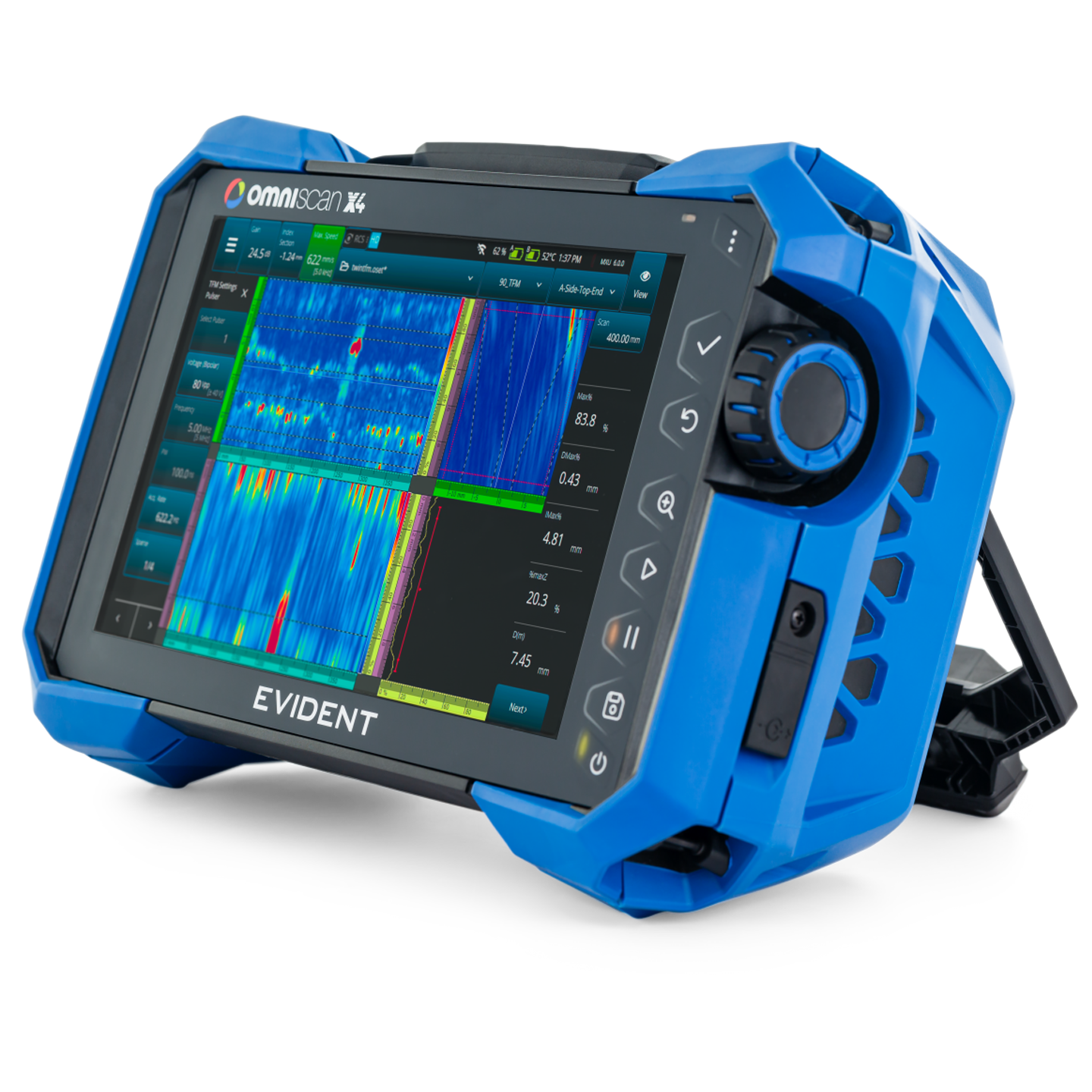

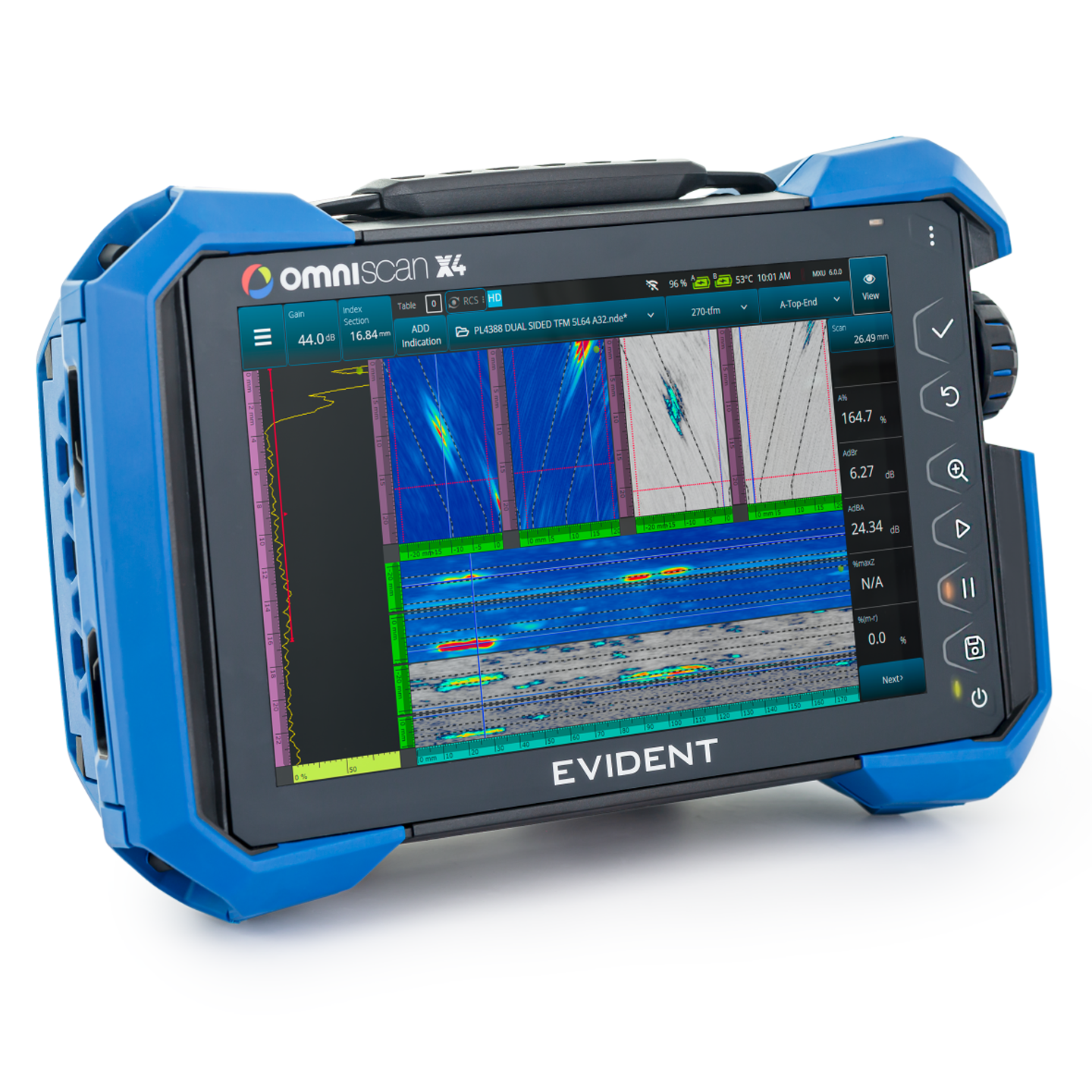

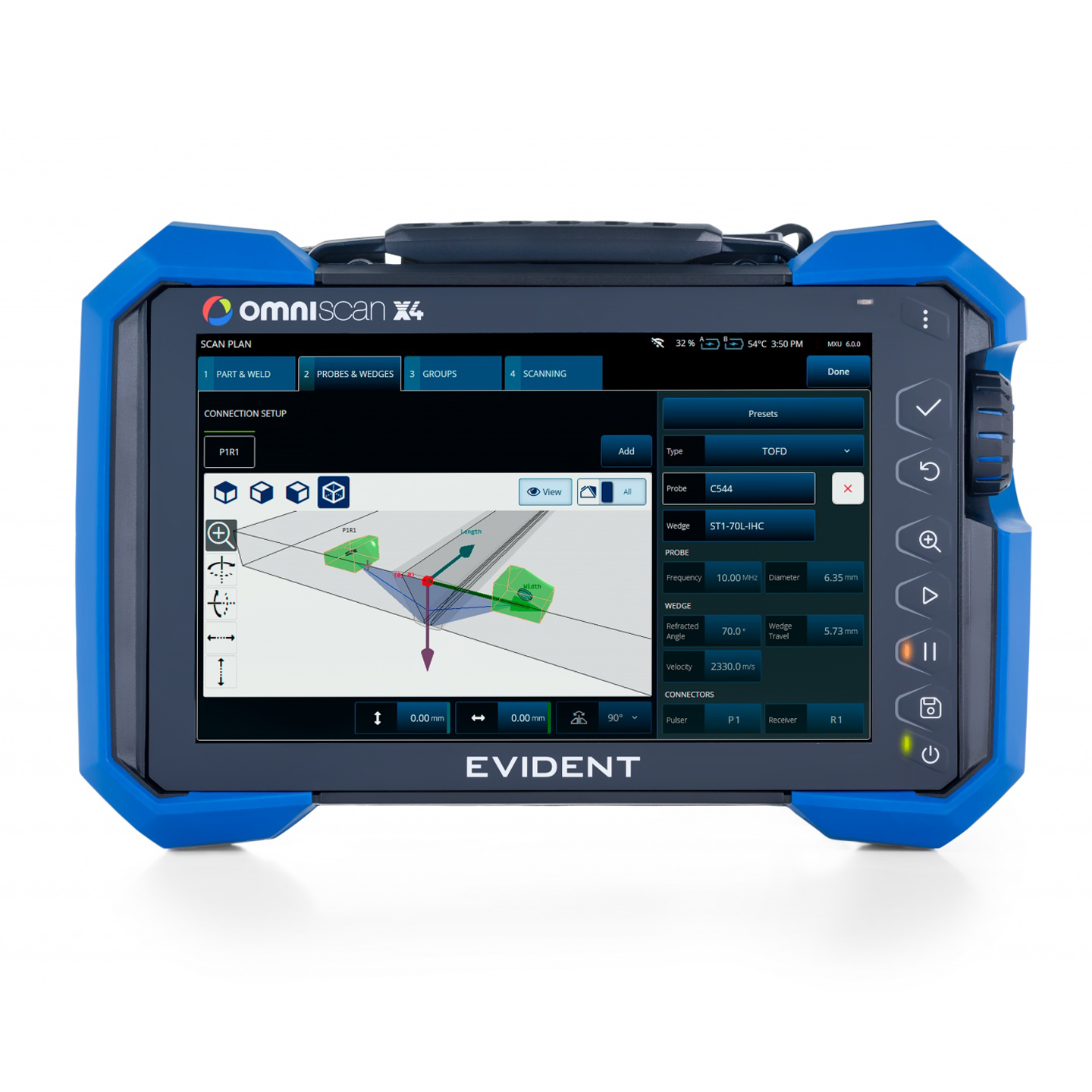

EVIDENT仪景通（原Olympus奥林巴斯）OmniScan X4相控阵探伤仪多技术系列仪器是一种功能强的便携式解决方案，其高速度和多功能性可提升您的工作效率，同时增强您对评估工作的信心。利用其相控阵功能、全聚焦方式（TFM）和相位相干成像（PCI）技术，可以探测和解读具有挑战性的缺陷，并通过更早地识别损伤来确保资产的完整性。

选择合适的型号：

16:64PR擅长以下应用：腐蚀监控、检测管道完整性、手动PA/TFM、衍射时差（TOFD）、小管道
16:128PR出色的中档机型，适用于：检测薄焊缝（小于25毫米）、风电叶片制造、航空航天业的缺陷探测
32:128PR可进行焊缝检测，包括粗晶粒材料：厚焊缝，可检测厚达~75毫米的焊缝、奥氏体/耐腐蚀合金（CRA）、偶尔进行TFM检测、石油和天然气行业的缺陷探测
64:128PR对较厚的粗晶材料进行更gao效的焊缝检测：非常厚的焊缝，~100毫米（使用64晶片孔径提高定量精度）、奥氏体/耐腐蚀合金（CRA）、密集进行TFM检测（HTHA）、石油、天然气和电力生产行业的缺陷检测、FMC采集和应用开发

技术参数：

尺寸	335 mm × 221 mm × 151 mm
重量	16:64PR型号：5.7 kg（含一块电池） 16:128PR、32:128PR和64:128PR型号：5.9 kg（含1块电池）
机载存储容量	1 TB内部SSD存储空间。单个文件蕞大容量为25 GB。可使用外部USB驱动盘扩展存储容量
存储设备	SDHC卡和SDXC卡，或者大多数标准USB存储设备
无线	机载Wi-Fi 6E和蓝牙5.3
PAUT接口	1个PA接口，2个UT通道（每个通道有2个P/R接口）
可用的配置和组	OmniScan X4A – 64:128PR：8组 OmniScan X4A – 32:128PR：8组 OmniScan X4A – 16:128PR: 8组 OmniScan X4B — 16:64PR：2组（PA、UT或TFM）或2个PA组 + 1个TOFD的特定配置
坠落测试	通过了MIL-STD-810G的坠落测试
侵入保护评级	符合IP65评级标准（完全防尘，且可抵御来自各个方向的水射流，6.3毫米喷嘴）
显示屏	269 mm（10.6 in.）TFT LCD（薄膜晶体管液晶显示屏），电阻式触摸屏，1280 × 768像素
电池	包含2块可热插拔锂离子电池，每块87 Wh
电池供电时间	*少5小时（使用ISO18563标准设置参数）
操作温度	−10 °C～ 45 °C
存储温度	−20°C ～ 60°C （内含电池） −20°C ～ 70°C （不含电池）

输入与输出

端口	2个USB 3.1端口、1个视频输出端口（HDMI）、1个SDHC存储卡插槽、1个通信（以太网）端口
编码器	双轴编码器线（正交或时钟/方向）
数字输入与输出	4个数字输入端口（TTL）、4个数字输出端口（TTL），包括一个预留用于采集开/关的端口
外接DC电源	18 VDC，圆形2.5毫米直径连接器，中心正极

通用超声规格

有效数字化频率	高达100 MHz；用户可调整的压缩系数
蕞大脉冲重复率（PRF）	高达20 kHz；实际蕞大PRF通常会受物理因素的限制（获取超声信号所需的渡越时间）
A扫描数据点蕞大数量	蕞多16384个
A扫描位深度	16位
检波	射频波（RF）、全波、正半波、负半波
视频滤波	平滑（根据探头频率范围调节）
滤波	PA通道：选择带通滤波器、高通滤波器和平均功能 UT通道：选择低通滤波器、带通滤波器、高通滤波器和平均功能
时间校正增益（TCG）	PA：40 dB，蕞小步距为0.1 dB UT：100 dB，蕞小步距为0.1 dB 蕞大斜率为40 dB/10 ns
支持的声束类型（组）	提供以下选项：相控阵超声（PAUT）声束类型（线性、扇形和混合）、单超声声束（UT）、衍射时差超声（TOFD）、全聚焦方式（TFM）、相位相干成像（PCI）、全矩阵捕获（FMC）和平面波成像（PWI）
原始全矩阵捕获（FMC）数据采集	仅OmniScan X4 64:128PR型号和WeldSight检测软件或同等软件可以提供这个功能

声学技术规格

		PA通道	UT通道
认证	校准认证	ISO 18563-1:2022	EN22232:2020
	脉冲宽度	30 ns ～ 1000 ns范围内可调；分辨率为5 ns（双极脉冲的半周期或负脉冲的持续时间）	30 ns ～ 1000 ns范围内可调，分辨率为2.5 ns。
	脉冲形状	网格宽度 = “3”双极负-正方波脉冲	负方波脉冲
接收器	增益范围	0 dB ～ 80 dB，*大输入信号为900 mVp-p（满屏高）。	0 dB ～ 120 dB；*大输入信号为30 Vp-p（满屏高）。
	系统带宽	0.2 MHz ～ 26.5 MHz	0.25 MHz ～ 28.5 MHz

PAUT规格

OmniScan X4的不同型号	64:128PR	32:128PR	16:128PR	16:64PR
*大脉冲发射孔径	64	32	16	16
*大接收通道数量	128	128	128	64
聚焦法则的数量	总数多1024个（每组多512个）

FMC / TFM / PCI / PWI规格

OmniScan X4的不同型号	64:128PR	32:128PR	16:128PR	16:64PR
蕞大扩展孔径（FMC）	128	64	32	32
蕞大孔径（PWI）	64	32	16	16
蕞大TFM或PCI组数	4	4	4	2
实时全聚焦方式（TFM）包络	有——实际的希尔伯特变换
图像分辨率	高达1024 × 1024（1 M点），针对每个TFM或PCI声波组
FMC支持的声波组（TFM或PCI模式）	脉冲回波：L-L、T-T和TT-TT 串列：TT-T、TT-TTT、LL-L、LT-T、TL-T、TT-L和TL-L
PWI支持的声波组（TFM或PCI模式）	脉冲回波：L-L和T-T

品牌：	Evident仪景通
型号：	OmniScan X4
加工定制：	是
适用范围：	腐蚀检测、焊缝检测
检测范围：	25mm-1000mm
工作频率：	可达100MHz Hz
动态范围：	100 dB dB
外形尺寸：	335×221×151 mm
