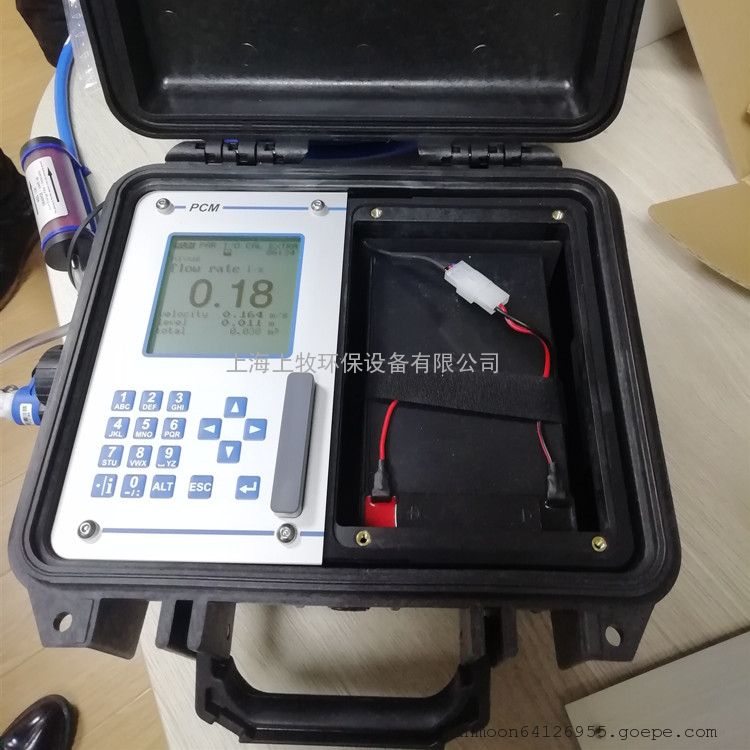

| PCM 4 便携式超音波流量計 |
| 便携式的 PCM 4 专为长期使用的开放渠道应用，提供临时流量测量设计，如：污水收集系统、雨水下水道系统和下水道联合系统。使用时可测得 16 点之管内流速分布使深度和流速数据更为准确。 |
| 传讯器 |
| 电源供应 |
12 V DC, 12 Ah 可充式铅-凝胶式电池 |
| 12组1.5 V單電池 (LR20型), 18 Ah 及100- 240 V AC, 50/60 Hz 套件 |
| 外壳保护 |
材质：聚丙烯, 防碰撞 |
| 重量 |
约2.0 kg(4.41 lbs) (不含感测器及电池） |
| 保护等级 |
IP67盖子盖上并锁住时 |
| 操作温度 |
-20 °C to +50 °C (-4 °F to 122 °F) |
| 储存温度 |
-30 °C to +70 °C (22 °F to 158 °F) |
| Max 湿度 |
90 %, 无凝露 |
| 显示 |
背光图形显示，128*128图素 |
| 操作 |
18 按鍵, 可选择德语，英语，法语，意大利语，西班牙语，波兰语，捷克语，丹麦语 |
| 透过插入式IP68 接头连接 |
1 組 4 – 20 mA 可供 外接液位(进行两线式探测) 或是 1 組超音波OCL感测器进行液位测量 |
| 1组水-超音波/压力复合式感测器供流速及液位测量 |
| 1组多功能接头供数位类比传输 |
| 1 组连接接头供复合式充电器或电源供应 |
| 透过多功能接头输入 |
1 组数位输入，多功能接头供电3.3 V DC |
| 1 组类比输入，0/4 – 20 mA |
| 透过多功能接头输出 |
1组继电器(SPDT)切换能量 250 V AC /30 V DC, 5A；切换频率5 Hz |
| 1组电源输出 |
| 储存周期 |
周期性或依情況 1 至 60 分钟 |
| 数据记忆 |
外部,依插入式储存卡(CF 卡),MAX可达128MB，内部记忆体8MB |
| 数据传输 |
透过插入式储存卡(CF 卡) |
| |
|
| 感測器 |
| 测量原理 |
利用隨管中流体移动之悬浮颗粒或气泡，超音波能测出截面积多点液体流速，再将立体的流量积分，得报精确的流量值。 |
| 测量范围(v) |
-1 m/s to +6 m/s |
| 测量范围(h) |
压力0~ 3 m; |
| 测量频率 |
1 MHz |
| 保护等级 |
IP68 |
| 防爆认证 |
II 2 G EEx ib IIB T4 |
| 操作温度 |
-20 °C to +50 °C |
| 储存温度 |
-30 °C to +70 °C |
| 精确度 |
1%~3%，(须遵照说明书使用) |
| 操作环境压力 |
MAX4 bar ( 复合式感测器具压力测量单位MAX 1 bar) |
| 线长 |
MAX 150 m, 在使用压力测量超过30 m的感测器情況下, 需有压力补偿 |
| 感测器种类 |
V100 流速感测器 |
| V1H1 液位感测器 |
| V1D0 复合式感测器 (用超音波测量水中流速, 用压力及温度测得液位) |
| 构造 |
楔形感测器安装于渠道底部 |
| 材质 |
聚氨酯，不锈钢 1.4571，PPO Gf30，PA |
