| 公称通径mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | ||||||
| 阀座直径mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数Kv | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 |
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 900 | 1440 | |
| 公称压力MPa | 0.6、1.6、2.5、4.0、6.4 | ||||||||||||||||
| 额定行程mm | 10 | 16 | 25 | 40 | 60 | 100 | |||||||||||
| 薄膜头有效面积cm2 | 220 | 350 | 560 | 900 | 1400 | ||||||||||||
| 流量特性 | 直线、快开、等百分比 | ||||||||||||||||
| 工作温度℃ | -15~200(常温型)、-40~+250、-40~450(中温型) | ||||||||||||||||
| 环境温度℃ | -40~+85 | ||||||||||||||||
| 法兰尺寸 | 铸铁法兰尺寸按JB78,铸钢铁法兰尺寸按JB79 | ||||||||||||||||
| 法兰型式 | 法兰密封面型式按JB77,其中铸铁法兰按光滑式,铸钢法兰按凹式 | ||||||||||||||||
| 阀体材质PN(MPa) | 0.6,1.6 | ET200 | |||||||||||||||
| 4.0,6.4 | WCB(ZG230~450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti | ||||||||||||||||
| 阀芯材质 | 1Cr18Ni9、0Cr18Ni12Mo2Ti | ||||||||||||||||
| 上阀盖型式 | 普通式(常温型),热片式(中温型) | ||||||||||||||||
| 可调比R | 50:1 | ||||||||||||||||
| 弹簧范围Kpa | 20~100(40~200、80~240、20~60、60~100) | ||||||||||||||||
| 气源压力Mpa | 0.14(0.25、0.4) | ||||||||||||||||
| 气源接头 | M16×1.5 | ||||||||||||||||
| 型号 | ZHA(B)-22 | ZHA(B)-23 | ZHA(B)-34 | ZHA(B)-45 |
| 有效面积cm2 | 350 | 350 | 560 | 900 |
| 行程mm | 16 | 25 | 40 | 60 |
| 弹簧范围KPa | 20~100(标准);40~200;20~60;60~100;80~240 | |||
| 项目 | 指标值 | 项目 | 指标值 | ||||
| 基本误差% | 不带定位器 | ±5.0 | 始 终 点 偏 差 % |
气关 | 不带定位器 | 始点 | ±5.0 |
| 终点 | ±2.5 | ||||||
| 带定位器 | ±1.0 | 带定位器 | 始点 | ±1.0 | |||
| 回差% | 不带定位器 | ≤3.0 | 终点 | ±1.0 | |||
| 气开 | 不带定位器 | 始点 | ±2.5 | ||||
| 带定位器 | ≤1.0 | 终点 | ±5.0 | ||||
| 死区% | 不带定位器 | ≤3.0 | 带定位器 | 始点 | ±1.0 | ||
| 终点 | ±1.0 | ||||||
| 带定位器 | ≤0.4 | 允许泄漏量L/H | 1×10-4阀额定容量 | ||||
| 额定行程偏差% | ±2.5 | ||||||
| 开关形式 | 执行机构型号 | 弹簧 范围 KPa |
气源压力MPa | 需要附件 | 公称通径(阀座直径)mm | |||||||||||||
| 20 | 25 | 40 | 50 125 |
65 | 80 | 100 | 150 | |||||||||||
| 10 | 12 | 15 | 20 | 32 | 40 | 125 | 150 | 200 | ||||||||||
| 气 关 |
ZHA -22 |
20-100 | 0.14 | - | 6.4 | 6.4 | 5.94 | 3.32 | 2.14 | |||||||||
| 20-100 | 0.25 | P | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | |||||||||||
| 40-200 | 0.4 | PR | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | |||||||||||
| ZHA -23 |
20-100 | 0.14 | - | 1.31 | 0.84 | 0.53 | ||||||||||||
| 20-100 | 0.25 | P | 6.09 | 3.9 | 2.5 | |||||||||||||
| 40-200 | 0.4 | PR | 6.4 | 5.26 | 3.39 | |||||||||||||
| ZHA -34 |
20-100 | 0.14 | - | 0.51 | 0.33 | 0.21 | ||||||||||||
| 20-100 | 0.25 | P | 2.36 | 1.56 | 1.0 | |||||||||||||
| 40-200 | 0.4 | PR | 3.21 | 2.12 | 1.35 | |||||||||||||
| ZHA -45 |
20-100 | 0.14 | - | 0.22 | 0.15 | 0.08 | ||||||||||||
| 20-100 | 0.25 | P | 1.02 | 0.71 | 0.40 | |||||||||||||
| 40-200 | 0.4 | PR | 1.39 | 0.97 | 0.54 | |||||||||||||
| 气 开 |
ZHB -22 |
20-100 | 0.14 | - | 4.46 | 3.09 | 1.98 | 1.10 | 0.71 | |||||||||
| 40-100 | 0.25 | P | 6.4 | 6.4 | 5.94 | 3.34 | 2.14 | |||||||||||
| 80-240 | 0.4 | PR | 6.4 | 6.4 | 6.4 | 6.4 | 4.99 | |||||||||||
| ZHB -23 |
20-100 | 0.14 | - | 0.44 | 0.28 | 0.18 | ||||||||||||
| 40-100 | 0.25 | P | 1.37 | 0.84 | 0.53 | |||||||||||||
| 80-240 | 0.4 | PR | 3.05 | 1.95 | 1.25 | |||||||||||||
| ZHB -34 |
20-100 | 0.14 | - | 0.17 | 0.11 | 0.07 | ||||||||||||
| 40-100 | 0.25 | P | 0.51 | 0.33 | 0.21 | |||||||||||||
| 80-240 | 0.4 | PR | 1.19 | 0.78 | 0.5 | |||||||||||||
| ZHB -45 |
20-100 | 0.14 | - | 0.07 | 0.05 | 0.28 | ||||||||||||
| 40-100 | 0.25 | P | 0.22 | 0.15 | 0.08 | |||||||||||||
| 80-240 | 0.4 | PR | 0.51 | 0.35 | 0.20 | |||||||||||||

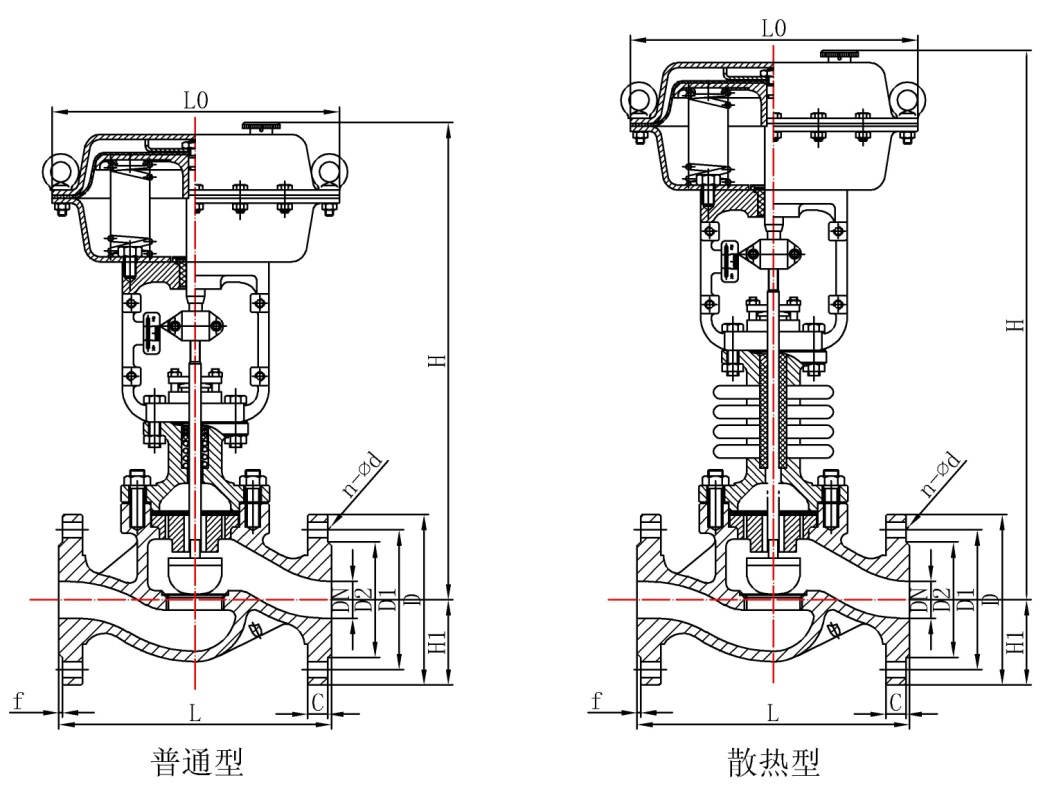

| 公称通径 | 结构长度 | 连接尺寸 | 外形尺寸 | ||||||||
| H1 | 普通型 | 散热型 | |||||||||
| DN | L | L0 | D | D1 | D2 | f | C | n-d | H | H | |
| 20 | 184 | 285 | 105 | 75 | 55 | 2 | 14 | 4-14 | 52 | 398 | 548 |
| 25 | 185 | 115 | 85 | 65 | 14 | 4-14 | 57 | 410 | 560 | ||
| 32 | 200 | 135 | 100 | 78 | 16 | 4-18 | 70 | 418 | 578 | ||
| 40 | 222 | 145 | 110 | 85 | 16 | 4-18 | 75 | 455 | 620 | ||
| 50 | 254 | 360 | 160 | 125 | 100 | 16 | 4-18 | 82 | 475 | 627 | |
| 65 | 276 | 180 | 145 | 120 | 18 | 4-18 | 92 | 610 | 790 | ||
| 80 | 298 | 195 | 160 | 135 | 20 | 8-18 | 100 | 622 | 807 | ||
| 100 | 352 | 215 | 180 | 155 | 3 | 20 | 8-18 | 110 | 640 | 850 | |
| 125 | 410 | 245 | 210 | 185 | 22 | 8-18 | 125 | 864 | 1122 | ||
| 150 | 451 | 470 | 280 | 240 | 210 | 24 | 8-23 | 142 | 870 | 1130 | |
| 200 | 600 | 335 | 295 | 265 | 26 | 12-23 | 170 | 890 | 1150 | ||
| 250 | 650 | 580 | 405 | 355 | 320 | 30 | 12-25 | 202 | 1203 | 1523 | |
| 300 | 740 | 460 | 410 | 375 | 30 | 12-25 | 230 | 1234 | 1554 | ||

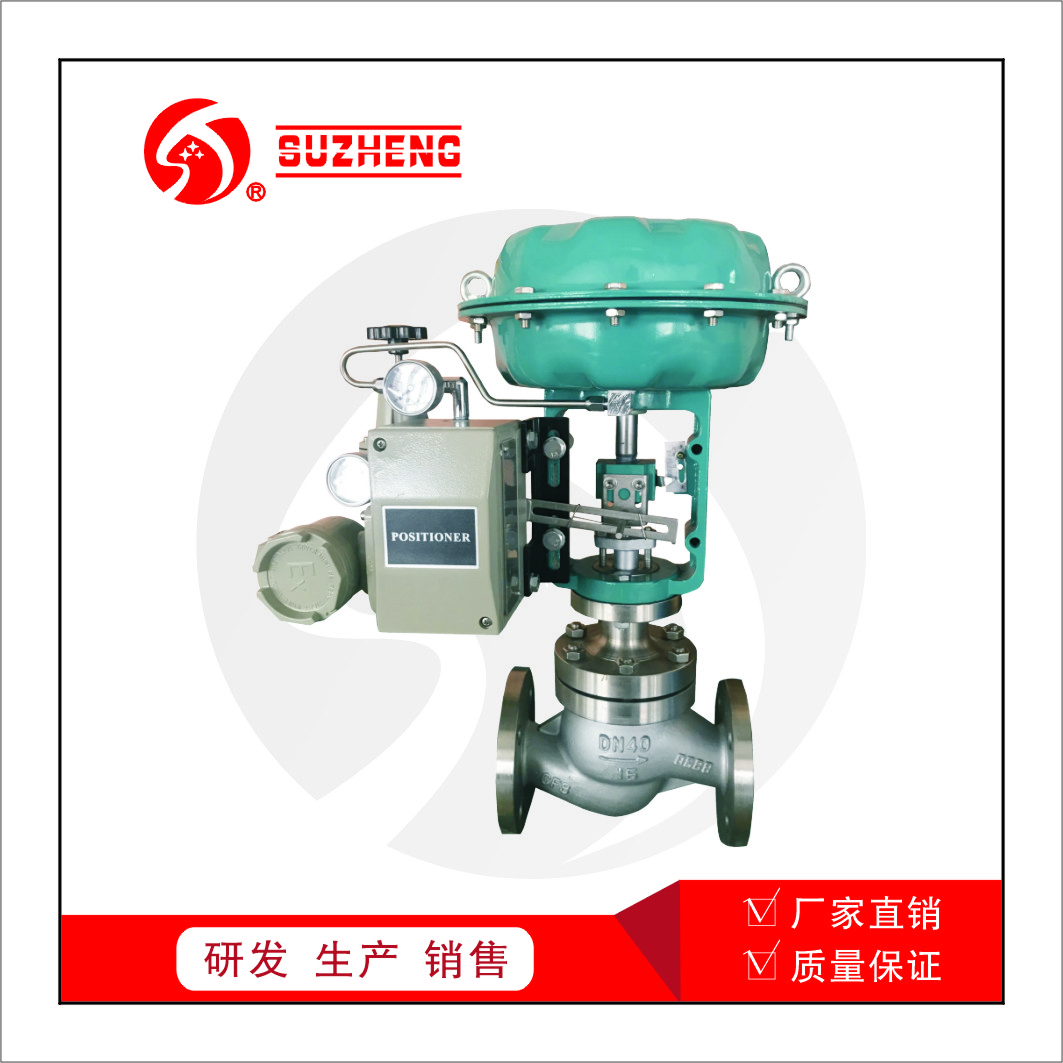

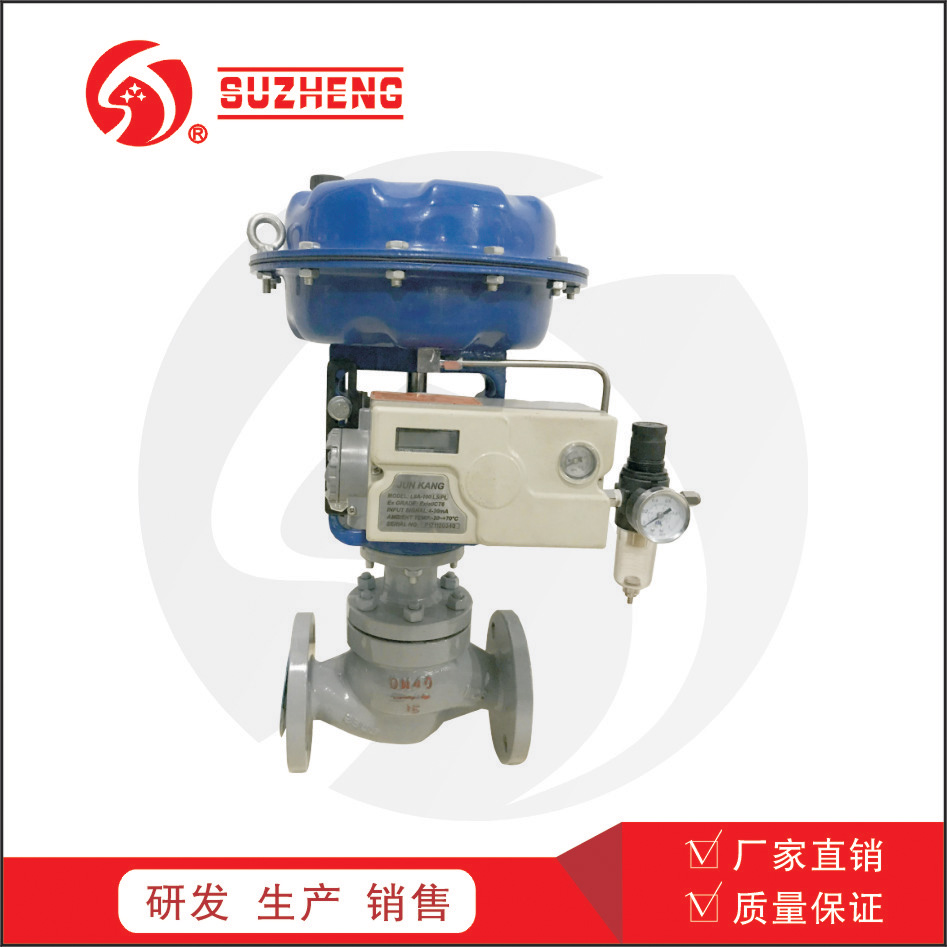

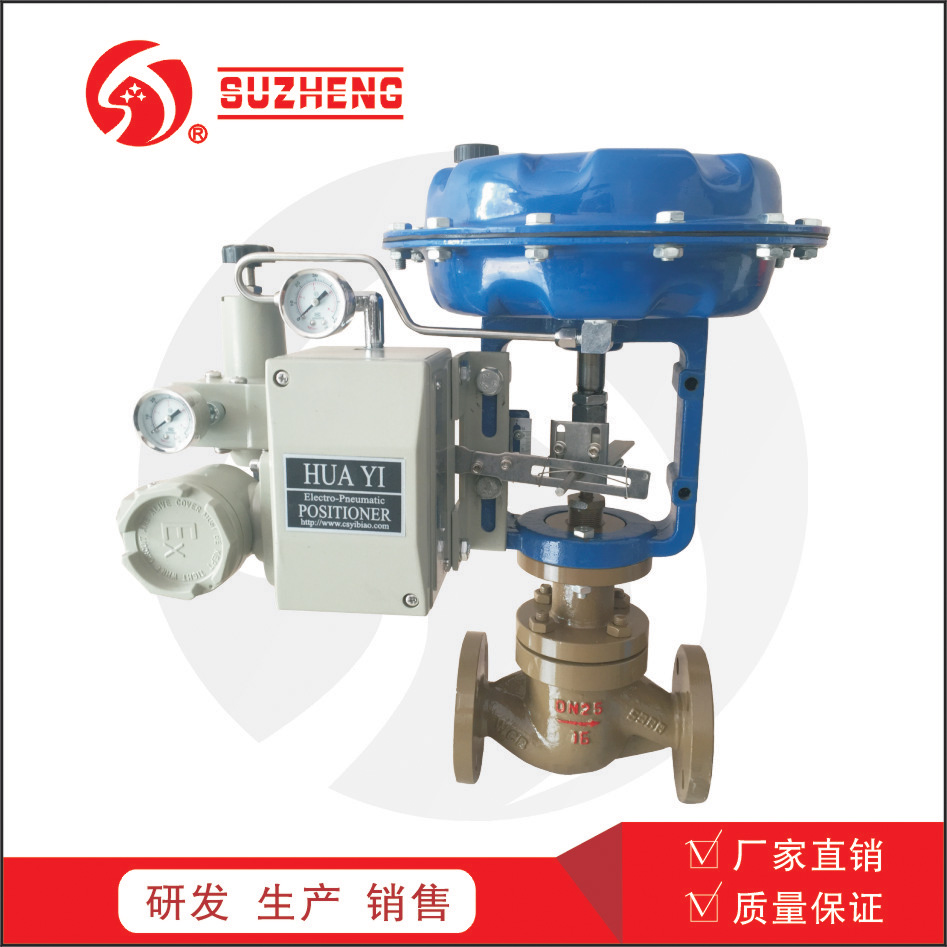

| 品牌: | 苏正 |

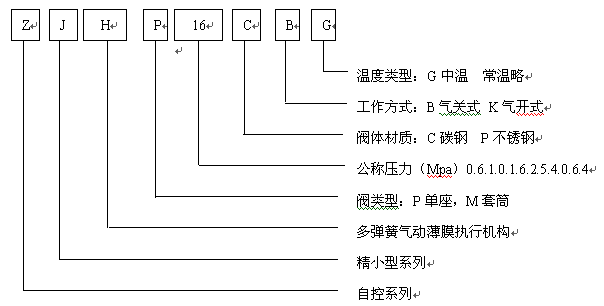

| 型号: | ZJHP-16C |
| 加工定制: | 否 |
| 材质: | 碳钢 |
| 连接形式: | 法兰 |
| 公称通径: | 50 mm |
| 适用介质: | 水;蒸汽;油品;氨气;氮气;氧气;液化气;空气 |
| 压力环境: | 常压 |
