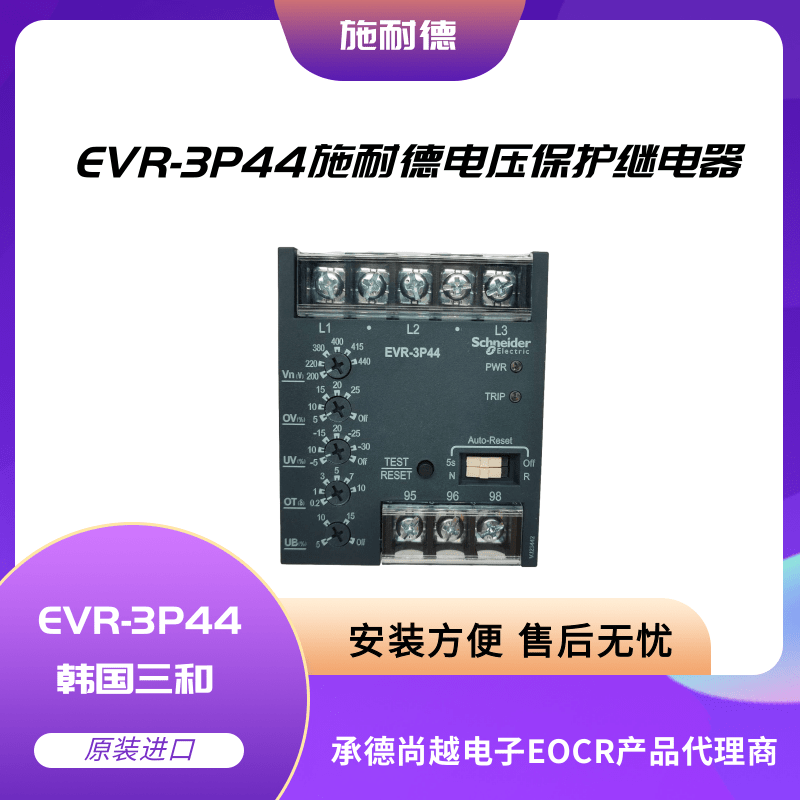

EVR-3P44施耐德三相电机电压型马达保护器（黑色）产品说明

一、产品概述

EVR-3P44是施耐德电气（原韩国三和EOCR）推出的新一代三相交流电压保护继电器，专为电动机提供全面的电压异常保护。其黑色外壳设计紧凑，适用于工业环境中的面板安装或导轨安装，具备高精度测量、多模式保护及灵活复位功能，是替代旧型号（如EOVR、EUVR、PMR系列）的理想升级产品。

二、核心功能

1. 电压保护
   • 过电压保护：范围200–550V AC/DC，跳闸阈值可编程设置，防止设备因电压过高损坏。
   • 欠电压保护：范围140–440V AC/DC，自定义阈值，避免电压不足导致设备失效。
   • 三相不平衡保护：通过第五旋钮设置不平衡比例阈值，实时监测三相电压差异，防止电机过热。
2. 相位保护
   • 缺相保护：单相缺失时快速动作，防止电机因缺相运行烧毁。
   • 逆相保护：检测相序错误并触发跳闸，避免电机反转损坏设备。
3. 故障诊断与复位
   • LED指示灯：通过PWR（电源）和TRIP（故障）灯的闪烁模式快速定位故障原因。
   • 复位方式：支持手动复位、自动复位（通过拨码开关选择时间0.5–30秒）或电动复位，满足不同场景需求。

三、技术参数

四、产品优势

1. 高精度与灵活性
   • 电压测量精度达±2%，保护阈值可通过旋钮或拨码开关灵活调节，适应不同电网标准。
2. 全面保护
   • 覆盖过电压、欠电压、三相不平衡、缺相、逆相五种异常状态，确保电机稳定运行。
3. 可靠稳定
   • 采用优质元器件制造，通过ISO9000、ISO14001质量体系认证，适用于钢铁、石化、电力等恶劣工业场景。
4. 易于安装与维护
   • 支持面板或导轨安装，操作界面简洁，指示灯清晰，故障排查便捷。

五、应用场景

• 工业自动化：保护生产线上的三相电机，避免电压异常导致停机。
• 建筑智能化：在楼宇配电系统中监测电压稳定性，防止设备损坏。
• 过程控制：适用于需要精确电压控制的场景，如泵、风机、压缩机等设备保护。
