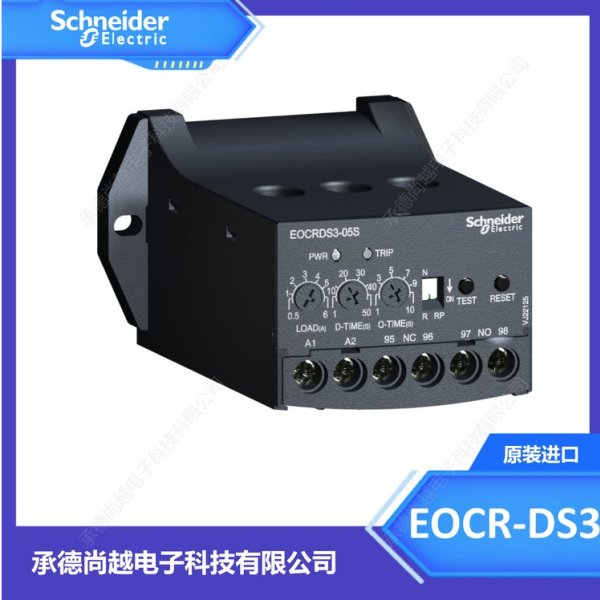

EOCRDS3-30S施耐德经济型定时限电机保护器黑色款简介

一、产品定位与核心优势

EOCRDS3-30S是施耐德电气推出的经济型定时限电机保护器，专为中小功率电机设计，覆盖3-30A电流范围。其黑色外观采用磨砂工艺，兼具科技感与耐用性，可轻松融入现代化控制柜环境。作为施耐德EOCR系列升级款，该型号在保留经典功能的基础上，通过算法优化与硬件升级，实现响应速度提升30%、保护精度更高，同时以宽电压适配（24-240V AC/DC）和统一型号设计降低用户库存管理成本。

二、核心功能与技术参数

1. 多重保护机制
   • 过载保护：按定时限特性动作，动作时间仅由预设的跳闸时间（O-TIME，0.2-10秒可调）决定，与过载电流大小无关，确保快速响应异常。
   • 缺相保护：4秒内切断电源，避免电机因缺相运行烧毁。
   • 堵转保护：在启动延迟时间（D-TIME，0-50秒可调）与跳闸时间之和内动作，防止电机过热。
   • 反转保护：通过RP拨码开关启用相序检测后，电机反转时0.3秒内跳闸，保护设备安全。
2. 灵活配置与操作
   • 电流范围：3-30A直穿式接线，兼容3CT扩展至更高电流需求。
   • 时间设定：独立调节启动延迟时间（D-TIME）与跳闸时间（O-TIME），适应不同电机启动特性与过载能力。
   • 复位方式：支持手动复位（按下复位按钮后电机方可重新启动）与电动复位（远程复位信号输入），满足自动化控制系统需求。
   • 相序检测：通过RP拨码开关快速启用/禁用逆相检测功能，适应无需相序检测的场合。
3. 显示与指示
   • 运行状态：红色LED实时显示电机运行电流，方便巡检与故障排查。
   • 跳闸原因：LED灯闪烁模式指示跳闸原因（如过载、缺相、堵转等），快速定位问题。

三、设计特点与适用性

1. 紧凑高效
   • 超薄机身（30mm宽度）与35mm标准导轨安装设计，节省配电柜空间。
   • 低功耗特性，降低长期运行成本。
2. 环境适应性
   • 工作温度范围：-10℃至+55℃（高温环境需降额使用），适应恶劣工业环境。
   • 防护等级：IP20（防触电保护），适用于非潮湿、无腐蚀性气体的场所。
3. 扩展与集成
   • 支持Modbus RS-485通讯（部分型号），可接入工业自动化系统实现远程监控。
   • 配合外部电流互感器（如3CT）可覆盖高达3600A的负载保护，满足大功率电机需求。

四、应用场景

1. 工业设备：钢铁厂辊道电机、石化压缩机等高负载场景。
2. 自动化产线：汽车制造设备、机械加工中心的三相电机保护。
3. 能源系统：电力站泵类设备、环保工程风机的缺相与逆相防护。
4. 公共设施：电梯、空调、水泵等系统的电机保护，确保安全运行。

五、型号对比与选型建议

• EOCRDS3-05S：0.5-6A，适用于小功率电机。
• EOCRDS3-30S：3-30A，覆盖中型电机，性价比突出。
• EOCRDS3-60S：5-60A，适用于大功率电机，超过60A需外接电流互感器。

选型建议：根据电机额定电流选择合适型号，并通过旋钮或拨码开关调整保护电流值，确保与电机匹配。例如，15kW三相电机（额定电流约30A）可直接选用EOCRDS3-30S，无需外接互感器。
