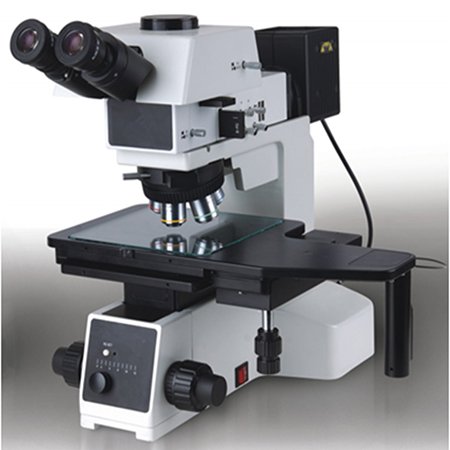

金象显微镜CJ-MJ-33
一、应用领域：
CJMC33-BD正置明暗视场透反射金相显微镜是一种多用途工业检验用光学仪器，配置明/暗场物镜、
大视野目镜与偏光观察装置，透反射照明采用“柯勒”照明系统，视场清晰。可用于半导体硅晶片、
LCD基板、PCB、固体粉未及其它各种透明或不透明工业试样的检验，是生物学、金属学、矿物学、
精密工程学、电子工程学等研究的理想仪器。
二、产品特点：
1、采用无限远光学系统及模块化功能设计。
2、长工作距离明/暗视场平场物镜，视场大而清晰。
3、广角平场目镜：视场直径Ф22mm。
4、粗微动同轴调焦机构，粗动松紧可调，带限位锁紧装置，微动格值:2μm。
5、内置式可切换偏光观察装置，起偏器可360°旋转。
6、上光源采用翻盖式12V50W卤素灯箱，更换灯炮安全便捷，下光源采用12V30W卤素灯，
加装散热片。
7、三目镜筒可自由切换目视观察与显微摄影，摄影时可100%通光，适合暗视场显微图像拍摄
三、技术参数及规格：
| 项目 |
规格/参数 |
数量 |
| 目镜 |
大视野 WF10X(视场数Φ22mm) |
2 |
| 物镜 |
5X、10X、20X、50X |
1套 |
| 目镜筒 |
三目镜,倾斜30度,(内置检偏振片,可进行切换) |
|
| 落射照明系统 |
12v 50w,灯泡中心可调。含黄，绿，蓝，磨砂滤光片 |
1 |
| 内置视场光阑、孔径光阑、滤色片转换装置，推拉式检偏器与起偏器 |
| 起偏器 |
偏振方向可调 |
1 |
| 调焦机构 |
粗微动同轴调焦, 微动格值:2μm,带锁紧和限位装置。 |
1 |
| 物镜转换器 |
五孔(内向式滚珠内定位) |
1 |
| 载物台 |
双层机械移动式(尺寸:210mmX140mm,移动范围:75mmX50mm) |
1 |
| 相机 |
2/3"大靶面500万像素 Sony CCD(进口) |
1 |
| 玻璃板 |
97mm X 76 mm |
1 |
| 透射照明系统 |
阿贝聚光镜 NA=1.25 可上下升降 |
1 |
| 蓝滤色片 |
1 |
| 集光器，卤素灯照明适用(内置视场光栏)。 |
1 |
| 12v 30w 卤素灯，亮度可调，灯泡中心可调。 |
| 磨砂玻璃 |
1 |
| 电脑 |
联想主机和17"显示器 |
1 |
| 电源线 |
220v 三插电源线 |
1 |
| CCD接口 |
标准1xC接口 |
1 |
| 内六角螺丝刀 |
M |
3 |
| 备用灯泡 |
12v 30w |
1 |
| 12v 50w |
1 |
| 保险丝 |
250v 0.5A |
1 |
