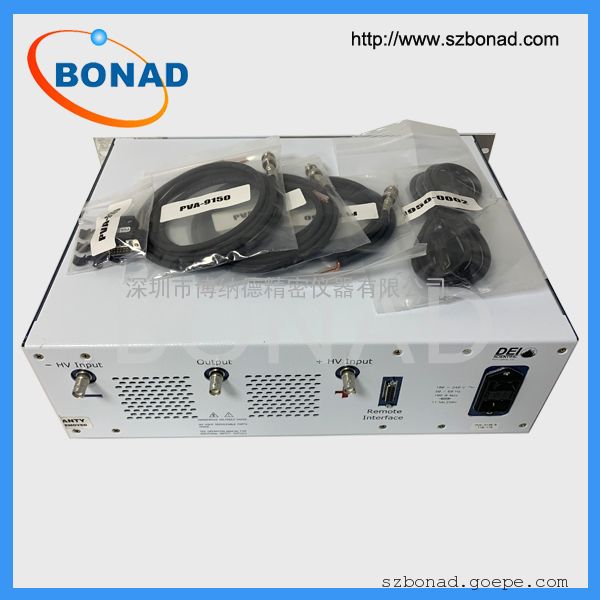

PVX-4140 B 3500 V脉冲发生器

 PVX-4140 B具有高达3500V的输出脉冲，其上升和下降时间为25ns或更短，具有平坦的电压脉冲，可将直流电转换为电容性负载。使用外部提供的高压电源，PVX-4140 B可以从地到+ 3500V或从地到–3500V产生单端输出脉冲，并且还可以同时使用低电压和高电压电源输入来产生源自与地之间的直流电压偏移的脉冲。该失调范围为–3500V至+ 3500V，*大电源电压差≤3500V。

    脉冲发生器是一种直接耦合的气冷式固态半桥（图腾柱）设计，具有同样快的脉冲上升和下降时间，低功耗，并且几乎没有过冲，下冲或嗡嗡声。 它具有过电流检测和关断电路，以保护脉冲发生器免受负载或互连电缆中的电弧和短路引起的潜在损害。 PVX-4140 B集成了所有控制和保护逻辑电路，支持电源，能量存储和输出网络。它可以直接连接到负载，并且不需要串联或分流电阻器，脉冲发生器和脉冲发生器之间的阻抗匹配网络。 负载或其他能量存储（电容器组）。所有这些都是在PVX-4140 B内部进行的。

输出电压范围           0 V至±3500 V（高电压-低电压）

由电源输入电压控制

脉冲上升/下降时间  ≤25 ns（50 pf负载）

脉冲宽度                 60 ns至DC，由输入门控制

频率范围                 3500 V时单发至30 kHz

连续输出，由输入门控制

*高 平均功率         100 W（VHigh + VLow）* 1

*高运行周期           连续

下垂                        <1％

上/下冲                   <5％

吞吐量延迟              120 ns（典型值）

逐帧抖动                 <200 ps
