SR860锁相放大器SDANFORD斯坦福500KHZ高频
主要特点

频率范围：1 mHz ~ 500 kHz

输入特性：低噪声电压及电流输入

时间常数范围：1 µs ~ 30 ks

输出特性：高带宽输出

显示功能：触摸屏数据显示，支持大数字结果、图表记录及 FFT 频谱显示

时基接口：10 MHz 时基输入与输出

通信接口：GPIB、RS-232、以太网、USB

视频输出：HDMI 视频输出


性能卓越，性价比出众。这正是你对斯坦福研究系统(SRS)锁相放大器的一贯期待。全新 SR860 500 kHz 锁相放大器作为 SRS 创新锁相放大器系列的*新产品，完美诠释了这两大优势。该仪器兼具无与伦比的模拟性能、先进的新型数字信号处理功能、现代化且直观的用户界面，以及丰富的计算机连接选项，是各类同步检测应用的理想之选。

凭借 30 余年的锁相放大器设计经验，SRS 对 SR860 的每一处细节都进行了精心优化。从可消除开关模式噪声的重型环形变压器，到可将锁相放大器功能拓展至手机端的 iOS 连接功能，再到能进一步降低噪声并加快实验进程的先进数字信号处理器(DSP)滤波器，SR860 堪称一款终极锁相放大器。

信号输入

锁相放大器的性能取决于前端设计。SR860 的前端配备了两款顶尖的电压和电流输入放大器。电压输入放大器为可切换的单端 / 差分结型场效应晶体管(JFET)对管放大器，在 1 kHz 频率下的噪声低至 2.5 nV/√Hz，在 10 Hz 频率下的噪声低于 10 nV/√Hz。电压输入的输入阻抗为 10 MΩ，支持交流或直流耦合。输入连接器屏蔽层可通过用户可选的 10 Ω(接地)或 10 kΩ(浮空)电阻连接至仪器接地端。

SR860 内置的电流放大器相较前代产品实现了重大改进。电流输入量程可在 1 μA 或 10 nA 之间选择：1 μA 量程的带宽为 400 kHz，噪声为 130 fA/√Hz;10 nA 量程的带宽为 2 kHz，噪声为 13 fA/√Hz。

尽管内置的电压和电流放大器足以满足大多数应用需求，但 SR860 仍可兼容 SRS 全系列专用前置放大器。SR550(场效应晶体管输入型)、SR552(双极结型晶体管输入型)、SR554(变压器输入型)、SR555(120 kHz 电流放大器)以及 SR556(低噪声电流放大器)均可直接通过 SR860 后面板的前置放大器供电接口获取电力。

灵敏度与输入范围

与前代仪器相同，SR860 的灵敏度设定值指的是产生满量程输出所需的电压(或电流)值。但与前代设计不同的是，用户可直接通过前面板明确设置 SR860 的输入量程，无需查阅复杂的 “动态储备” 计算公式。只需根据实验需求选择相应灵敏度，再选定不会造成过载的*小输入量程即可，操作简单便捷。

SR860 的有效动态储备值等于上述两项设置的比值。例如，当灵敏度设为 10 nV、输入量程设为 300 mV 时，SR860 的有效动态储备值可达 3×10^7，即接近 150 dB。


输出时间常数与滤波

SR860 提供 1 µs ~ 30 ks 范围内的传统 RC 响应输出时间常数，对应的滚降斜率为 6、12、18 和 24 dB / 倍频程。此外，SR860 还配备了先进的数字滤波器，可在提升信噪比的同时大幅缩短测量时间。

当时间常数低于 3 s 时，先进滤波器为高斯有限长单位冲激响应(FIR)滤波器。在噪声带宽与 RC 滤波器相同的情况下，该滤波器具备更优的上升时间和阻带衰减性能，且上升和下降曲线对称，可在频率扫描过程中保持信号特征形态不变。

当时间常数高于 3 s 时，先进滤波器为线性相位无限长单位冲激响应(IIR)滤波器。在阻带衰减性能相当的情况下，其稳定速度较同参数 RC 滤波器快近一倍。

当参考频率低于 4 kHz 时，用户还可选择同步滤波功能。同步滤波器能够滤除参考频率的谐波分量，在低频测量应用中极为实用 —— 此类场景下，参考频率谐波分量原本会出现在锁相放大器的输出信号中。与前代设计不同的是，SR860 启用同步滤波功能后，不会造成输出分辨率损失。

参考通道

SR860 的标定参考频率范围为 1 mHz ~ 500 kHz，支持在参考频率基波或*高 99 次谐波处进行信号检测。仪器提供多种参考模式：

内部模式：采用 SR860 内置的精密振荡器作为参考信号源。

外部模式：锁定至外部正弦波或晶体管 - 晶体管逻辑(TTL)信号。

双模式：锁相放大器在内部设定参考频率与外部输入同步信号的差频处进行检测，可直接还原双重调制信号。

斩波模式：SR860 输出数字比例 - 积分 - 微分(PID)控制器信号，使 SR540 光学斩波器与锁相放大器内置振荡器保持同步。通过锁相放大器直接控制斩波器，可几乎完全消除频率漂移问题。


正弦波输出

SR860 配备精密正弦波输出模块，频率分辨率可达 6 位有效数字，输出幅度范围为 1 nV ~ 2 V。其独特之处在于，输出信号可配置为单端信号或差分(平衡)信号，且可叠加*高 ±5 V 的直流偏置电压。仪器后面板还提供与正弦波输出信号同步的逻辑电平同步信号。

时基

仪器后面板配备 10 MHz 时基输入和输出接口，支持两种工作模式：一是将 SR860 锁定至外部频率参考源(如 FS725 10 MHz 铷原子频率标准);二是利用 SR860 的 10 MHz 输出信号，为多台具备 10 MHz 时基输入接口的锁相放大器或其他测试设备提供同步信号。

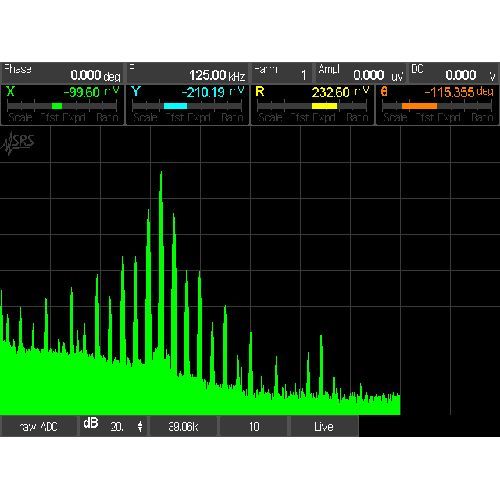

FFT 频谱显示功能

传统锁相放大器属于时域测量仪器，但在部分应用场景下，从频域角度分析信号会更易理解。SR860 可同时胜任时域和频域测量任务，其 FFT 频谱显示功能支持查看三种信号的频谱：前端输入信号、混频后信号以及经时间常数滤波器滤波后的信号。借助 FFT 频谱显示功能，用户能够轻松定位那些在传统锁相放大器 “单一数值” 输出结果中难以察觉的隐性噪声源。

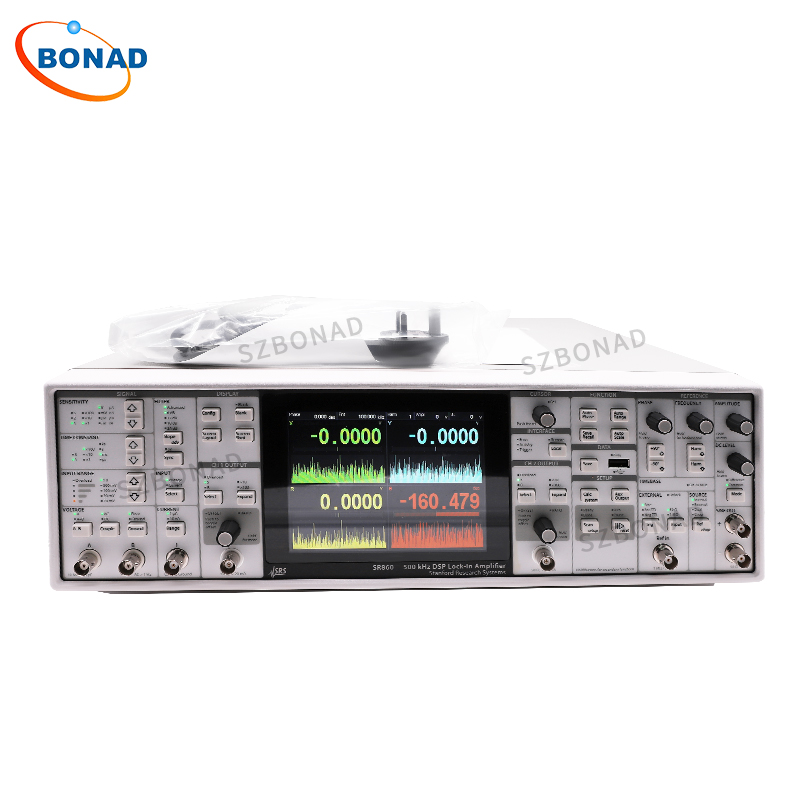

前面板触摸屏显示器

SR860 前面板的核心部件是一块 640×480 分辨率的全彩色触摸屏，*多可同时显示 4 个通道的数据。(在需要暗室环境的实验场景中，用户可通过前面板或远程控制接口关闭液晶显示屏。)每个数据通道均可配置显示以下参数：X 分量、Y 分量、幅值 R、相位 Θ、辅助输入(1-4 通道)、辅助输出(1-2 通道)、X 分量噪声、Y 分量噪声、正弦波输出幅度、正弦波输出直流电平、参考相位以及参考频率。

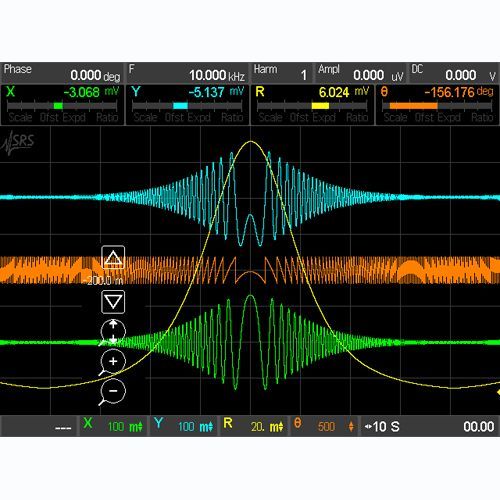

屏幕显示模式分为两种：一是大数字显示模式，方便用户在实验室远端读取数据;二是 “长图记录仪” 显示模式，可呈现各通道的完整数据历史曲线，时间刻度可在 0.5 s / 格至 2 天 / 格之间灵活选择。即使在未显示测量数据的情况下，SR860 也会持续保存所有测量数据，确保数据零丢失。

触摸屏还会实时显示锁相放大器的关键设置参数，如相位、参考频率和正弦波输出幅度。仪器后面板的 HDMI 接口支持将液晶显示屏的内容传输至任意 HDMI 显示器或电视。

需要特别说明的是，尽管触摸屏显示器在数据显示方面功能强大，但用户在操作 SR860 的常用功能时，并非必须依赖触摸屏。所有常用控制功能(包括时间常数、参考频率、正弦波幅度与偏置电压、输入配置等)均可通过前面板的专用旋钮或按键直接操作。而诸如传输控制协议 / 网际协议(TCP/IP)设置等不常用的配置参数，则可通过触摸屏显示的菜单进行设置。


计算机连接功能

SR860 标配了几乎所有主流远程控制接口，包括通用接口总线(GPIB，兼容 IEEE488.2 标准)、串行通信接口(RS-232)、通用串行总线(USB，符合测试与测量类设备标准)以及以太网接口(支持 VXI-11 协议和远程终端协议 telnet)。

SR860 内置网络服务器，用户只需通过浏览器即可实现仪器的远程监控与控制。当连接至具备无线保真(Wi-Fi)功能的网络时，用户可通过苹果应用商店(App Store)下载的免费 iOS 应用程序，在 iPhone 或 iPad 上对 SR860 进行远程控制。该应用程序支持远程配置仪器参数，并实时监控测量数据。

仪器前面板的 USB 接口支持连接 USB 闪存驱动器，用于存储数据和导出屏幕截图。数据可保存为逗号分隔值(CSV)文件或与 MATLAB 软件兼容的 .MAT 格式文件，简化了将屏幕截图和测量数据整合到实验报告或电子表格中的操作流程。
