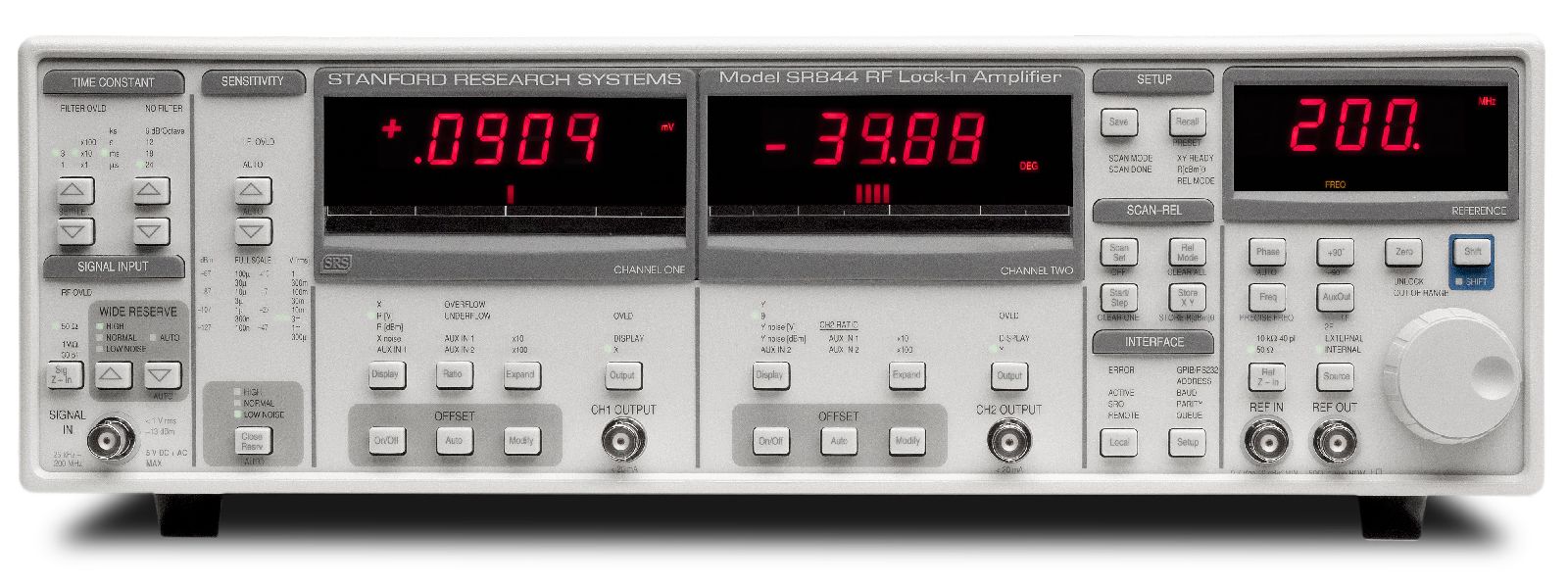

SR844 是目前市面带宽*宽的锁相放大器。该产品可实现优秀性能表现，频率范围覆盖 25kHz 至 200MHz，无漂移动态储备*高可达 80dB。SR844 兼具斯坦福数字锁相放大器系列产品的各项经典功能，操作便捷且支持可编程控制，完全契合您对该系列产品的使用期待。
主要特点
频率范围：25kHz 至 200MHz
动态储备：80dB
时间常数：100μs 至 30ks(滚降特性：6、12、18、24 dB/oct)
配备 “无时间常数” 模式
支持自动增益、自动相位、自动动态储备、自动偏置调节
可接入内部参考信号或外部参考信号
搭载 2 路 16-bit DAC、2 路 16-bit ADC
配备 GPIB、RS232 通信接口
SR844 采用了与 SR850、SR830、SR810 锁相放大器相同的先进 DSP 技术。相较于模拟仪器，DSP 技术具备诸多优势 —— 动态储备更高、零点漂移更低、射频相移与正交性更精准，且支持数字输出滤波。
SR844 同时配备 50 Ω 和 1 MΩ 两种输入阻抗。1 MΩ 输入阻抗适用于低频段高源阻抗场景，也可搭配标准 10× 示波器探头使用;50 Ω 输入阻抗可实现*优的射频信号匹配。设备满量程灵敏度范围为 1Vrms(+13dBm)至 100nVrms(-127dBm)，射频衰减量*高可选 60dB、射频增益量*高可选 20dB，调节步长均为 20dB。通过优化增益分配，设备可实现*高 80dB 的动态储备。
技术规格
|
SR844 技术规格 |
|
| 信号通道 | |
| 电压输入 | 单端BNC |
| 输入阻抗 | 50 Ω 或 1 MΩ + 30 pF |
| 损坏阈值 | ±5 V（直流+交流） |
| 带宽 | 25 kHz 至 200 MHz |
| 灵敏度 | |
| ＜1 MHz | 100 nVrms 至 1 Vrms 满量程 |
| ＜50 MHz | 1 µVrms 至 1 Vrms 满量程 |
| ＜200 MHz | 10 µVrms 至 1 Vrms 满量程 |
| 增益精度 | |
| ＜50 MHz | ± 0.25 dB |
| ＜200 MHz | ± 0.50 dB |
| 增益稳定性 | 0.2 %/°C |
| 相干拾取 | 低噪声余量，灵敏度＜30 mV |
| 频率＜10 MHz | ＜100 nV（典型值） |
| 频率＜50 MHz | ＜2.5 µV（典型值） |
| 频率＜200 MHz | ＜25 µV（典型值） |
| 输入噪声（50 Ω） | 2 nV/√Hz（典型值），8 nV/√Hz（*大值） |
| 输入噪声（1 MΩ） | 5 nV/√Hz（典型值），8 nV/√Hz（*大值） |
| 动态储备 | *高80 dB |
| 参考通道 | |
| 外部参考输入 | 25 kHz 至 200 MHz |
| 阻抗 | 50 Ω 或 10 kΩ + 40 pF |
| 电平 | 0.7 Vpp 脉冲或 0 dBm 正弦波 |
| 脉冲宽度 | 任意频率下＞2 ns |
| 阈值设置 | 自动，波形中点 |
| 采集时间 | ＜10 s（自动量程，任意频率） ＜1 s（同一倍频程内） |
| 内部参考 | 25 kHz 至 200 MHz |
| 频率分辨率 | 3位有效数字 |
| 频率精度 | 第三位有效数字±0.1 |
| 谐波检测 | 2倍频（50 kHz 至 200 MHz） |
| 参考输出 | 与内部/外部参考锁相 |
| 前面板参考输出 | 25 kHz 至 200 MHz 方波，50 Ω 负载下标称1.0 Vpp |
| 后面板TTL输出 | 25 kHz 至 1.5 MHz，标称0至+5 V，50 Ω 负载下≥3 V |
| 相位分辨率 | 0.02° |
| 绝对相位误差 | |
| ＜50 MHz | ＜2.5° |
| ＜100 MHz | ＜5.0° |
| ＜200 MHz | ＜10.0° |
| 正交相对相位误差 | ＜2.5° |
| 相位噪声（外部参考） | 100 MHz、100 ms时间常数下，0.005° 均方根 |
| 相位漂移 | |
| ＜10 MHz | ＜0.1°/°C |
| ＜100 MHz | ＜0.25°/°C |
| ＜200 MHz | ＜0.5°/°C |
| 解调器 | |
| 零点稳定性 | 数字显示无零点漂移。所有动态储备设置下，模拟输出漂移＜5 ppm/°C。 |
| 时间常数 | 100 µs 至 30 ks，6、12、18或24 dB/倍频程滚降 |
| 无滤波模式 | X、Y通道更新速率10至20 µs |
| 谐波抑制 | |
| 奇次谐波 | 3倍参考频率处-9.5 dBc，5倍参考频率处-14 dBc，依此类推（20log 1/n，n=3、5、7、9……） |
| 偶次谐波 | ＜-40 dBc |
| 次谐波 | ＜-40 dBc |
| 杂散响应 | 参考频率±2倍中频处-10 dBc 参考频率±4倍中频处-23 dBc 其余频段＜-30 dBc |
| 显示模块 | |
| 通道1 | |
| 类型 | 四位半LED，配40段条形图 |
| 显示参数 | X、R[电压或dBm]、X噪声、辅助输入1 |
| 通道2 | |
| 类型 | 四位半LED，配40段条形图 |
| 显示参数 | Y、Θ、Y噪声[电压或dBm]、辅助输入2 |
| 扩展功能 | 通道1、通道2支持×10或×100放大 |
| 比值功能 | 在滤波和R值计算前，X、Y通道与辅助输入1或辅助输入2做比值运算。比值输入归一化至1 V，动态范围大于100。 |
| 参考显示 | |
| 类型 | 四位半LED |
| 显示参数 | 参考频率、相位、偏移量、辅助输出、中频、运行时间 |
| 通道1与通道2输出 | |
| 电压范围 | ±10 V满量程，与X、Y或通道1、通道2的显示参数成比例 |
| 更新速率 | |
| X、Y通道 | 48 至 96 kHz |
| R、Θ、辅助输入 | 12 至 24 kHz |
| X噪声、Y噪声 | 512 Hz |
| 辅助输入与输出 | |
| 输入数量 | 2路 |
| 类型 | 差分，1 MΩ |
| 量程 | ±10 V |
| 分辨率 | 0.33 mV |
| 带宽 | 3 kHz |
| 输出数量 | 2路 |
| 量程 | ±10 V |
| 分辨率 | 1 mV |
| 数据缓冲区 | 2个16000点缓冲区。数据记录速率*高512 Hz，可通过计算机接口读取。 |
| 通用参数 | |
| 通信接口 | 标配IEEE-488.2和RS-232接口。仪器所有功能均可通过接口进行控制和读取。 |
| 电源 | 70 W，100/120/220/240 VAC，50/60 Hz |
| 外形尺寸 | 17″×5.25″×19.5″（宽×高×长） |
| 重量 | 23 lbs. |
| 保修 | 1年 |
| 品牌： | 美国SRS |
| 型号： | SR844 |
| 加工定制： | 是 |
| 传输宽带范围： | 200 MHz |
| 输出路数： | 多通道 |
| 增益： | 见详情 dB |
