进行nA级别超低电流测量时，可以采用 FEMTO 公司可变增益跨阻放大器 DLPCA-200。该放大器具备多档增益与带宽设置。

对于亚安峰值电流，10⁶ V/A 或 10⁷ V/A的增益已足够高，同时其上升 / 下降时间可实现对束团内部结构的采样。

针对亚皮安级准直流束流，选用10¹¹ V/A增益，并将内置低通滤波器的上限截止频率设为10 Hz，可实现*高灵敏度。

若需更高灵敏度，则采用LCA-2-10T 放大器，其增益*高可达10¹³ V/A，窄带宽可低至0.1 Hz(-3 dB)。

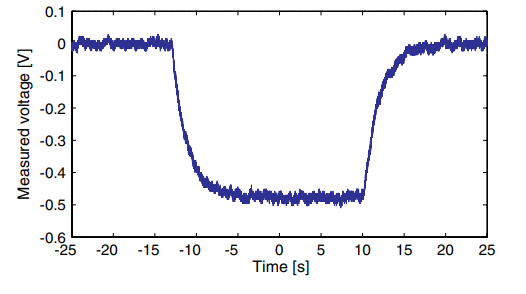

但该配置的缺点是上升 / 下降时间较长，0.1 Hz 带宽下为5 s。在 10¹³ V/A 增益下，±1 pA 的*大输入电流限制了探测系统的动态范围。

DLPCA-200

Model	DLPCA-200
Performance Range	Low Noise							High Speed
Transimpedance [V/A]	10³	104	105	106	107	108	109	105	106	107	108	109	1010	1011
Bandwidtd (−3 dB) [kHz]	500	500	400	200	50	7	1.1	500	500	400	200	50	7	1.1
Rise Time (10 % - 90 %)	700 ns	700 ns	900 ns	1.8 µs	7 µs	50 µs	300 µs	700 ns	700 ns	900 ns	1.8 µs	7 µs	50 µs	300 µs
Equ. Input Noise [/√Hz]	20 pA	2.3 pA	450 fA	130 fA	43 fA	13 fA	4.3 fA	13 pA	1.8 pA	440 fA	130 fA	43 fA	13 fA	4.3 fA
Accuracy Performance	Gain ±1 %, flatness 0.1 dB
Low Pass Filter	Switchable to 10 Hz
Output	±10 V, ±30 mA
Bias Voltage	±10 V, max. 22 mA, connected to shield of BNC input socket, switchable to GND
Power Requirements	±15 V, +120 mA / −80 mA typ., ±200 mA recommended
Control Interface	5 opto-isolated digital inputs, TTL/CMOS compatible, analog offset control voltage input
Case	170 x 60 x 45 mm (L x W x H), Weight 320 g (0.74 lb.)

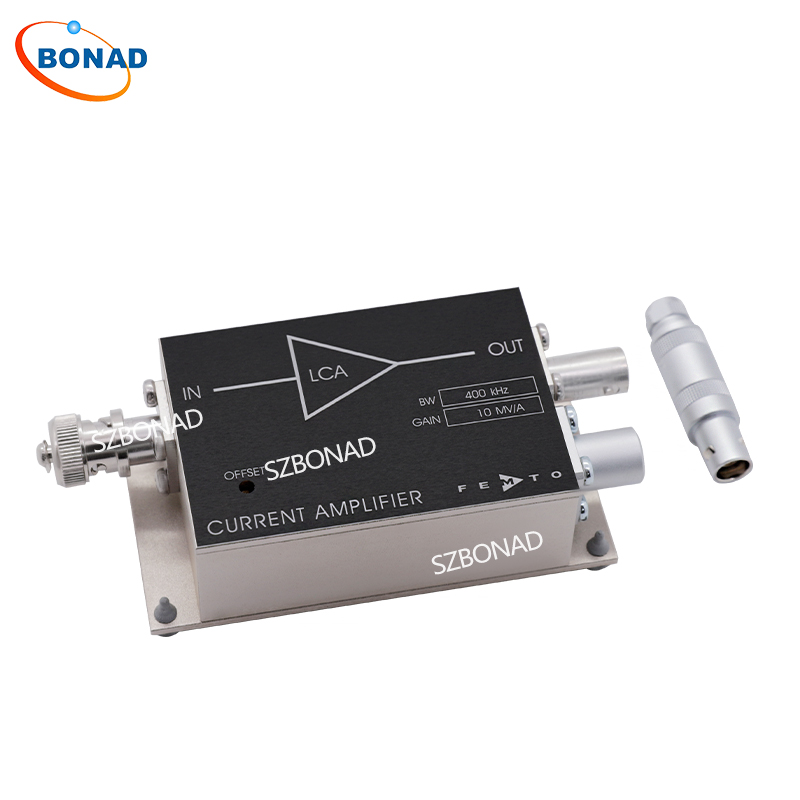

LCA-2-10T

Model	-3dB Bandwidth (DC...)	Noise Current	Transimpedance (Gain)	Rise/Fall Time
LCA-2-10T	2 Hz	0.18 fA/√Hz	10¹² and 10¹³ V/A	200 ms
LCA-30-1T	30 Hz	0.5 fA/√Hz	1 x 10¹² V/A	12 ms
LCA-30-200G	30 Hz	0.5 fA/√Hz	2 x 10¹¹ V/A	12 ms
LCA-200-100G	200 Hz	1.5 fA/√Hz	1 x 10¹¹ V/A	2 ms
LCA-200-10G	200 Hz	1.5 fA/√Hz	1 x 10¹⁰ V/A	2 ms
LCA-1K-5G	1 kHz	3 fA/√Hz	5 x 10⁹ V/A	400 µs
LCA-2K-2G	2 kHz	4.5 fA/√Hz	2 x 10⁹ V/A	200 µs
LCA-4K-1G	4 kHz	6.5 fA/√Hz	1 x 10⁹ V/A	100 µs
LCA-10K-500M	10 kHz	10 fA/√Hz	5 x 10⁸ V/A	40 µs
LCA-20K-200M	20 kHz	14 fA/√Hz	2 x 10⁸ V/A	20 µs
LCA-40K-100M	40 kHz	19 fA/√Hz	1 x 10⁸ V/A	10 µs
LCA-100K-50M	100 kHz	30 fA/√Hz	5 x 10⁷ V/A	4 µs
LCA-200K-20M	200 kHz	40 fA/√Hz	2 x 10⁷ V/A	2 µs
LCA-400K-10M	400 kHz	65 fA/√Hz	1 x 10⁷ V/A	1 µs
