GB/T 26542-2011

本标准规定了陶瓷砖防滑性试验方法的术语和定义、测试装置、测试用液体、测试用鞋、试样、测试方法分类、测试方法、计算和测试报告。本标准适用于地面铺设用陶瓷砖。

测试装置

工作台面:长为2000mm、宽为600mm 的平整、抗变形的台面

角度调节装置:具有可使工作台面纵向的倾斜角在0°到45之间调节的装置。

角度测量装置:精度为0.2°

测试防护装置:对测试人员有必要的防护装置。

测试用液体

测试用液体为符合 GB 9985 的洗涤液水溶液,浓度为1g/L,每次测试前进行配置。

测试用鞋

采用符合GB 21148 的I类全聚合材料中聚氨脂底(PU)鞋,式样为A即低帮鞋,其鞋底纹路与下图相近。

试样

1、陶瓷砖试样原则上以整砖形式紧密铺设于测试装置的工作台面上,使用面向上,铺贴面积 1000 mm×500 mm。对于超过铺贴面积的陶瓷砖可进行切割,对于不足以铺满工作台面的陶瓷砖,必要时用适当的粘接剂进行拼接铺设。

2、如果陶瓷砖表面有单一方向的浮雕或纹理,试验时应选择*低滑动阻力的方向进行试验,该方向可以由预先试验来确定。

3、对于长方形的没有单向纹理的陶瓷砖样品,试验时沿长边的方向铺设。

4、于试验的陶瓷砖使用面应处理干净。

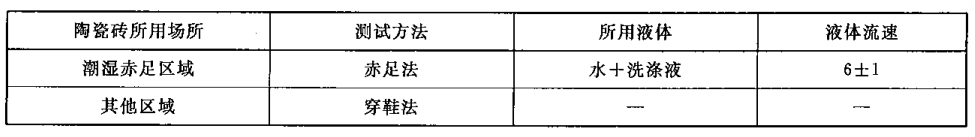

测试方法分类

测试方法

1、实验室的温度为23℃±5℃。测试人员体重为65kg±5kg(必要时可加穿配重背心)。

2、用于潮湿赤足区域的陶瓷砖,测试时应该保证试样上流过连续且一致的测试液体,液体流速 6 L/min±1 L/min。对于吸水的陶瓷砖,应事先把陶瓷砖表面用水充分润湿。

3、用于其他区域的陶瓷砖,应将测试用鞋清理干净,若测试用鞋有磨损或老化,应更换新的测试用鞋。

4、测试者站在被测试样上,尽量挺直身体,前后移动,步幅为半个脚掌的长度,测试者要面向下坡方向前进和后退。试样从水平面开始,以大约1/s 的速率增加倾斜角。角度增加到测试者能够确保行走的极限值为止。这个极限值要通过在临界值附近反复增加和减小倾斜的角度来确定。测试平面的倾斜角的确定要两个测试者,每人2次的测试来确定。每次测试时,要求试样从水平面开始倾斜。


赤足法测试仪(测试装置、测试用鞋、试样)

测试装置

根据国际标准 EN 16165(国内所有防滑标准来源)，用于测定动态临界角。仪器由涂漆钢结构和不锈钢倾斜平台组成，平台用于支撑*大尺寸为 60×120 cm的测试板。操作人员系好安全带，在平台上来回走动，平台以每秒 1° 的速度逐渐倾斜。当平台达到设定的滑动角度时，操作人员停止移动。在设定角度附近，以 0.5° 的步长重复多次倾斜测试，以确定临界角的精确值。

测试用鞋

适用于 DIN EN 16165 附录 A 的赤脚测试套件

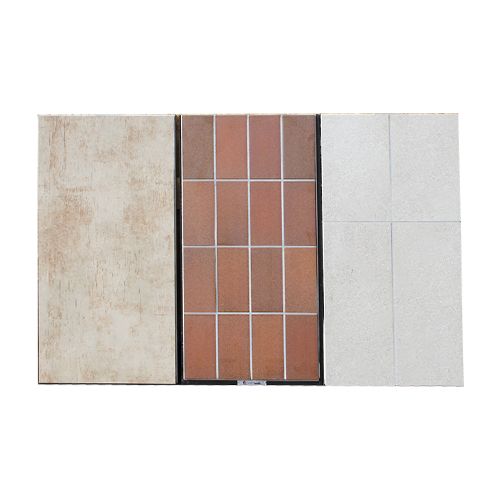

试样

根据 EN 16165 附录 A 的校准面板 St-A / St-B / St-C
