GB 16899-2011 自动扶梯和自动人行道的制造与安装安全规范

附录J 梯级和踏板踏面、梳齿支撑板和楼层板表面防滑性能的确定


背景介绍

在GB 16899 1997中关于梯级和踏板踏面、梳齿支撑板和楼层板表面的防滑要求应更具体。

到目前为止，国际上或国内就评价和确定覆盖材料防滑性能的程序尚未形成标准。

德国已有用于确定地面覆盖材料防滑性能的标准并已试行多年，该标准是DIN 51130：2004。

在欧洲，自动扶梯和自动人行道的制造商和CEN/TC 10/WG 2工作组共同对该程序是否能适用于自动扶梯和自动人行道的相应零部件开展了相关研究，结果显示DIN 51130适合用于确定梯级和踏板踏面、梳齿支撑板和楼层板表面的防滑性能。EN 11 5 1：2008的附录J已将DIN 51130作为确定梯级和踏板踏面、梳齿支撑板和楼层板表面防滑性能的参考标准。

依据本标准颁发的试验证书包括DIN 51130试验结果和依据下面评定的结果。


防滑性能的试验和评价

防滑性能试验的程序按照DIN 51130。

DIN 51130试验程序中，作为中间介质的油并不是用于特别不利工况的。经证明，使用特定的油作为一个不变的试验参数，能减小试验结果的差异性。

注：该程序是基于人踩在覆盖了试验材料的倾斜平面上进行试验。该试验用以确定不同的覆盖材料是否适合使用在自动扶梯和lI动人行道上。

根据在一定范围内测量决定的平均倾斜角度，将试验材料划分为五个防滑等级。该等级是判断防滑性能水平的基准，其中R9代表*低的防滑性能.R13则是*高的防滑性能。

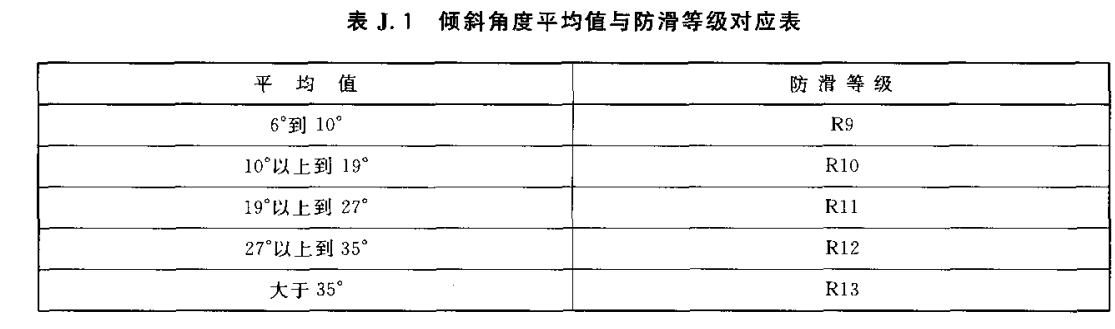

根据角度范围而划分的防滑等级如表J.1所示：

按照规定方向布置的带有表面形状的试验材料(例如：梯级踏面上沿长度方向的凹槽或楼层板上的横向凹槽)的防滑性能的评定应以平均值为基础，并考虑试验材料放置的位置和使用者在上面行走的方向。

用于室内的覆盖材料防滑等级应至少为R9，用于室外的应至少为R10。

注：如果自动扶梯和自动人行道的出人口和相邻的地面属于不同的防滑等级，则建议相邻地面相差一个防滑等级。

与齿形表面下方区域相关的试验内容，不用来确定自动扶梯和自动人行道覆盖材料的防滑性能。

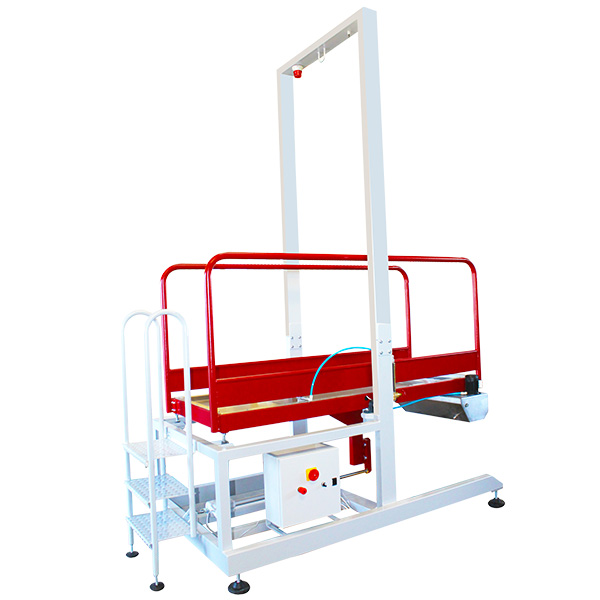

R9-R13防滑测试仪

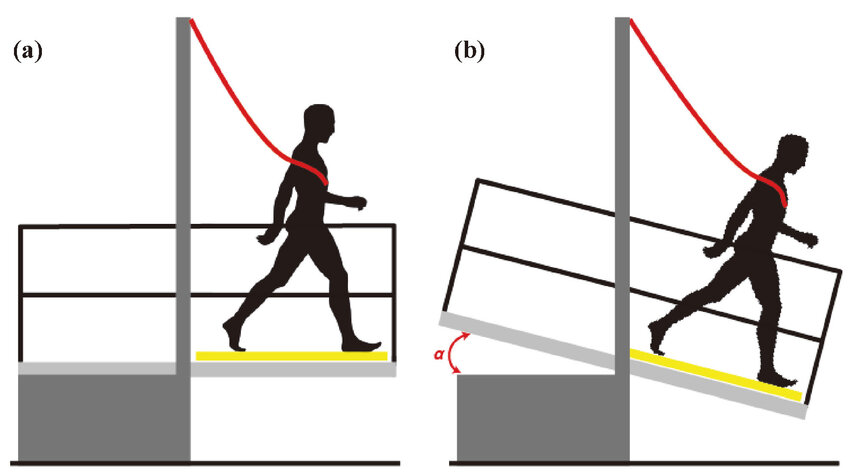

根据 DIN EN 16165: 2023 附录 A / 附录 B(DIN 51130)，本仪器用于测定动态临界角。仪器由涂漆钢结构和不锈钢倾斜平台组成，平台用于支撑*大尺寸为 60×120 厘米的测试板。操作人员系好安全带，在平台上来回走动，平台以每秒 1° 的速度逐渐倾斜。当平台达到设定的滑动角度时，操作人员停止移动。在设定角度附近，以 0.5° 的步长重复多次倾斜测试，以确定临界角的精确值。

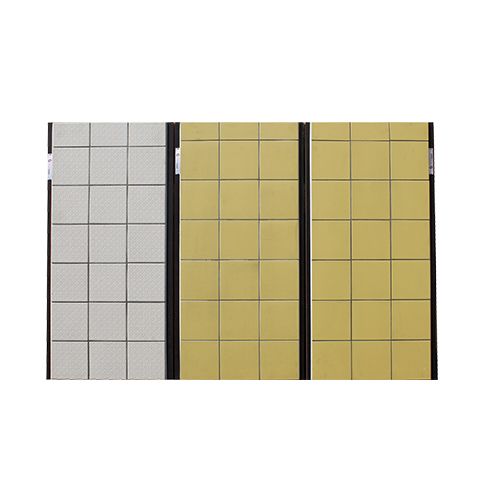

测试板

符合 EN 16165 附录 B (DIN 51130) 的 St-I / St-II / St-III A 校准面板

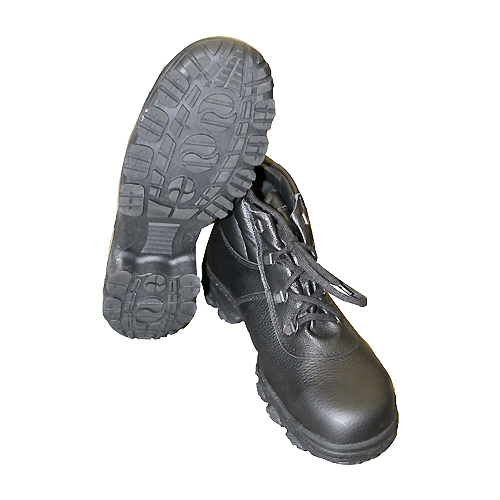

测试鞋

根据 EN 16165 附录 B(DIN 51130)，编号为 42 的鞋子
