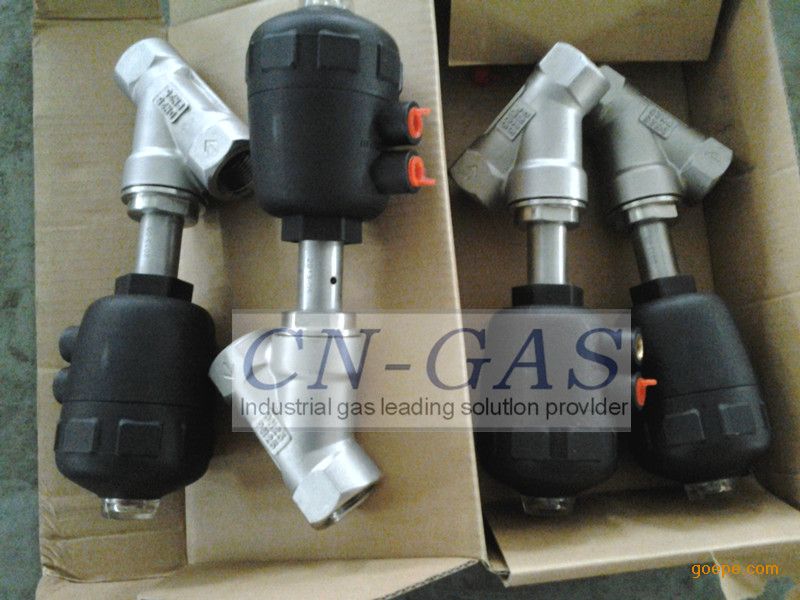

不锈钢气动角座阀丨气体纯化装置专用气动阀

本公司生产的不锈钢气动阀适用于所有气体、蒸汽以及液体，具有开启速度快、经久耐用、价格实惠等优点，欢迎选购。

不锈钢气动阀介绍：

介质：气体、蒸汽

特点：流向阀座上（背压为零），开启速度快，0.1-1秒以内开启关闭两次，开启压力为0.2-0.55MPA。

内孔	DN15-65
阀体材质丝口连接件法兰连接件	精密制造不锈钢304 不锈钢304 不锈钢304
执行机构材质	PC
密封材质	PTFE
粘度	max.600㎜²/s
填料密封(PTFE)	带弹簧补偿的氟橡胶V形环
介质温度	-10^oC -+180^oC

注意：如使用于液体可选择流向阀座下。因为上流向阀门有产生水锤的危险。

不锈钢气动角座阀技术参数：

流向阀座上执行机构，螺纹接口,法兰接口

内孔（㎜）	连接口螺纹	执行机构尺寸φ（㎜）	水的Kv值（m3/h）	高温度+180oC的高工作压力（bar）	*小先导压力（bar）
15	G¹/₂	50	3.7	16	2.5
20	G³/₄	50	8	16	2.5
25	G1	63	19	16	3
32	G1 ¹/₄	63	27	16	3
40	G1¹/₂	63	35	16	3.5
50	G2	80	49	14	4
65	G2 ¹/₂	80	77	14	5.3
80	G3	125	110	14	5.5
100	G4	125	170	14	5.5

不锈钢气动角座阀安装、使用与维护：

请遵循本产品应用条件，适用范围等指示，从而提高产品使用寿命。

1、产品的安装及维修工作必须由训练有素的人员使用适当的工具来完成。

2、请按照阀体外侧所附的箭头方向安装（代表介质流动方向）。

3、安装前必须将管道中的金属残渣等清理干净，安装前需卸下阀体时，避免用力过大，轻卸，特别保护好螺纹、密封面及密封垫。

4、安装后，检查阀体与连接处密封，无泄漏方可使用。

5、注意当阀门需要从管道上卸离时，必须先消除工作压力。

6、当电源或气源压力被意外中断时，请按照相关规定，在过程受控的情况下对设备重新启动。

注：如管道出口处有压力，可把阀门反装，但需通两路气方可使用，以此减少水锤。

气动角座阀的分类

气动角座阀按材质应用情况分为：

不锈钢气动丝扣（内螺纹）角座阀

不锈钢气动快装式角座阀

不锈钢气动法兰角座阀

铜气动丝扣（内螺纹）角座阀

铜气动快装式角座阀

铜气动法兰角座阀

按汽缸可分为：

单作用和双作用单作用（气动头通常为一个孔）；工作原理；根据弹簧复位达到开启和关闭的作用，分为常开型与常闭型。

双作用（气动头通常为两个孔）；工作原理：给气控制其开关。

气动角座阀按管道安装类别可分为：

气动丝扣（内螺纹）角座阀

气动快装式角座阀

气动法兰角座阀
我们的不锈钢气动角座阀门产品可广泛应用于多种行业的流体控制，包括啤酒饮料、纺织印染和漂白、制药及医疗设备、食品加工、橡胶机械、有机和无机化工，清洗消毒高温灭菌，水处理等行业，适用介质为水、液体、中性气体、水蒸汽、轻微腐蚀性气体及液体，与电磁阀及其他阀门相比，具有投资经济，使用安全，免维护，寿命长的特点。随着工业自动化技术的普遍应用，采用PLC及集装控制阀可对该气控阀实现集中控制和远程控制，减少各种环境及人为干扰，从而进一步提高企业的装备水平。

品牌：	宝德
型号：	DN40
加工定制：	否
材质：	不锈钢
连接形式：	内螺纹
公称通径：	40 mm
密封形式：	硬密封型
压力环境：	高压
