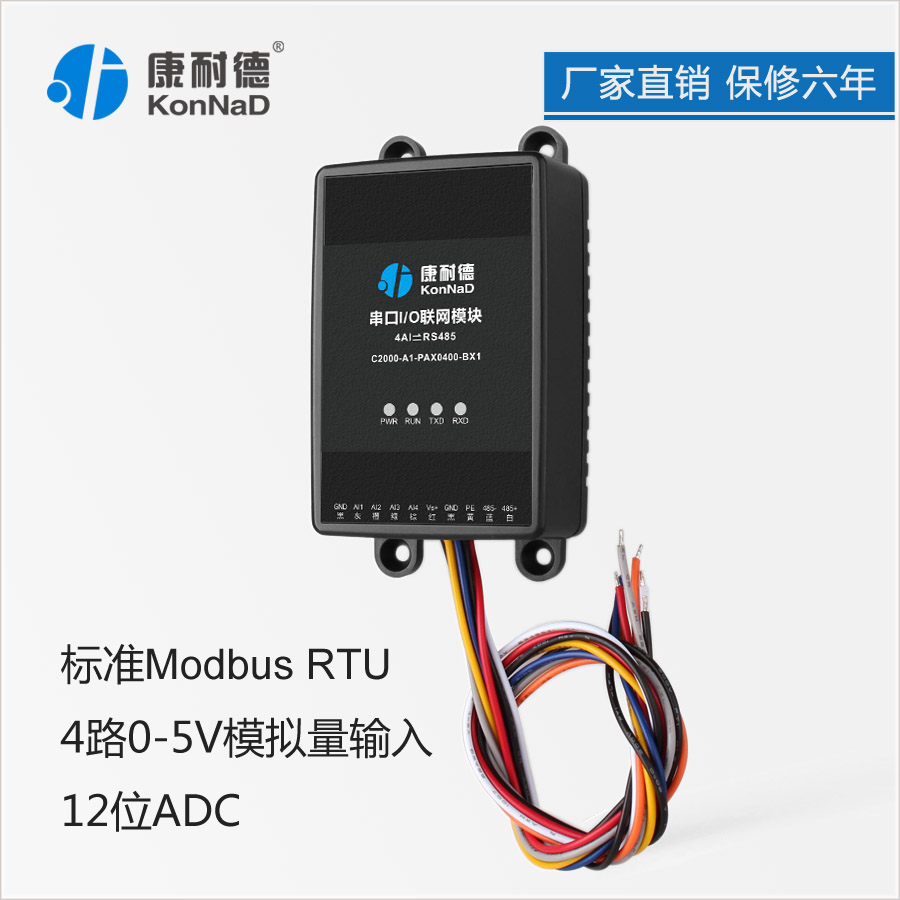

模拟量串口采集模块,其具备良好的扩展性,可灵活地通过自带的RS485总线级联康耐德同系列串口I/O联网设备,以实现各种数字量、模拟量的组合、扩展采集的功能。
本产品采用标准Modbus RTU通讯协议,适合各类工业监控的现场应用。本产品支持C2000设备管理监控软件,同时也可轻松地实现与第三方SCADA软件、PLC、HMI设备整合应用。
| 模拟量输入接口 |
AI |
4路模拟量输入 |
| |
采集特性 |
单端输入 |
| |
AI分辨率 |
12bit |
| |
AI测量精度 |
3‰ |
| |
AI量程 |
0~5VDC |
| |
AI通道隔离度 |
无隔离 |
| |
AI输入阻抗 |
10K欧 |
| |
AI采集频率 |
250Hz |
| 串口通信参数 |
接口类型 |
RS485 |
| |
波特率 |
1200~115200bps |
| |
数据位 |
8 |
| |
停止位 |
1 |
| |
校验位 |
Even,Odd,None |
| |
传输距离 |
1200米 |
| |
保护形式 |
PPTC+TVS |
| |
防雷保护级别 |
600W(浪涌) |
| 电源参数 |
电源规格 |
9~27VDC |
| |
电流 |
80mA@12VDC |
| |
保护形式 |
ZOV+PPTC+TVS |
| |
防雷保护级别 |
2KV/1KA |
| |
过压过流保护 |
30V/500mA |
| 工作环境 |
工作温度、湿度 |
-40~85℃,5~95%RH,不凝露 |
| |
储存温度、湿度 |
-60~125℃,5~95%RH,不凝露 |
| 安装&尺寸 |
安装方式 |
表面安装 |
| |
尺寸 |
51.8*76*25.8mm |
