德国品质MCD50-B/3+NPE一级保护器
价格电议,您可以向供应商询价得到该产品价格
广东深圳福田区
深圳市科盈讯电子技术有限公司
免费会员 | 已传执照
相似推荐
  • 图文详情
  • 产品参数

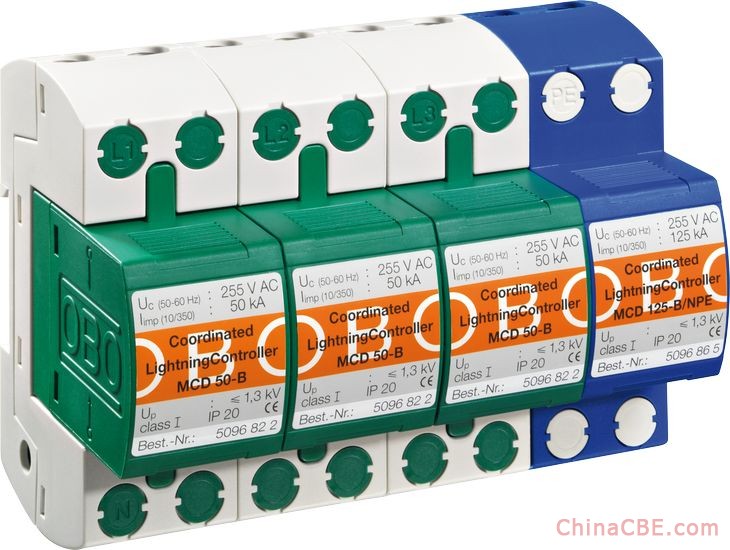

产 品 型 号：OBO MCD50-B/3+NPE
产 品 名 称：三相四线高能量电源防雷器带防爆模块
 使 用 优 点：
-- B级和C级防雷器可并联安装在同一配电柜，而无需设计退耦装置；

 -- 节省45%以上的安装空间；

 -- 节省费用及安装空间；

 -- 能够封闭安装有任何标准的配电箱中；

 -- 容易进行凯文接线方式连接；

 -- 无需接地跳线，安装更方便、更安全；

 -- 可方便进行检测及维护；
　
功能和应用领域：
　
MCD 50-B和MCD 125-B/NPE满足标准DIN VDE 0675 Part6（Draft 11.89）A1、A2类防雷器的需求备件，以及标准IEC61643-1（02.98）
对第I级防雷器的要求，他们与后级限压型防雷器配合使用时，无需设计退耦装置，可以将两级防雷器安装在一起。访产品是OBO在间隙型
防雷器的多电极石墨堆又叠技术新发展。防雷器的多电极石墨堆又叠技术新发展。
　
MCD 50-B以其低保护电压水平（Up＜1.3KV）的特性，确保了与C级防雷器的配合使用时不需要设计退耦装置也不需要在B级与C级之间留
一定的安装距离。这样它可以节省超过45%的安装空间，MCD 50-B这个特性特别是对紧凑型EMC概念有着特殊的贡献。另外，NPE放电间
隙MCD 125-B/NPE防雷器其大通流量特性系统中使用，可以同时作为B级和C级防雷器的NPE保护模块，节省费用及安装空间。

新的MCD 50-B和MCD 125-B/NPE防雷器首选的应用环境是需要有紧凑的防雷保护概念或者需要在一个独立的小型房内安装B和C两极防雷
器的环境。例如：移动、微波通信基站。

注 意 事 项：
MCD 50-B的石墨电极表面经过特殊处理，在直流电压下其绝缘电值较低，但是当其两羰加载100V以上的交流电压时，其绝缘电阻值将达到100MΩ
以上。因此该产品不适合使用直流绝缘测试仪来测试其绝缘电阻，也不推荐应用在直流电路的防雷保护。

OBO MCD50-B/3+NPE 主要技术参数
型号  MCD 50-B MCD 125-B/NPE
标称电压 （Un） 230 V/50-60Hz
*大持续工作电压 （Uc） 255V
防雷器等级-按照DIN VDE 0675 Part6 A1、A2
                    -按照IEC 61643-1		            B 类
           I 级
雷电保护区 （LPZ）             0 — 2
电压保护水平 （Up）               ＜1.3KV
响应时间（tA）        ＜100ns
脉部电流测试 -根据IEC62305-1规定雷电电流参数
                          峰值电流（Iimp）
                          电量（Q）
                          单位能量（W/R）
50KA
25As
0.63 MJ/Ω
125KA
62.5As
3.9 MJ/Ω
在Uc下的续流遮断能力（lfi eff）
                    （lfi peak）		 12.5KArms
25KArms		 100A
*大中联保险丝（仅在电网中无此保险丝时需要） 50 0A gL/gG 　
短路耐受能力对比（lpeak） 25KArms 　
外壳材料       红色强化热塑性玻纤材料
温度范围 （0C）         －400C...＋800C
IP等级        IP 20
连接线截面积  单股/多股/多股软线
紧固扭矩（MA）到少4Nm		               10-50/ 10-35/ 10-25mm2
           AWG 8-2
安装 *小10mm2单导线,*大50mm2多绞线/35mm2的单导线
定 货 信 息
产 品 型 号 产 品 说 明
OBO MCD50-B/3+NPE 三相四线高能量电源防雷器带防爆模块
OBO MCD50-B 高能量电源防雷模块
OBO MCD125-B/NPE 高能量NPE电源防雷块

深 圳 市 科 盈 讯 电 子 技 术 有 限 公 司
、88856376
详情请登陆：http://www.coexun.com
加工定制：否
品牌：OBO
型号：MCD50-B/3+NPE
标称放电电流：80KA
响应时间：25nS s
最大操作电压：385V V
最大放电电流：100KA A
温度范围：-40 +80 ℃
