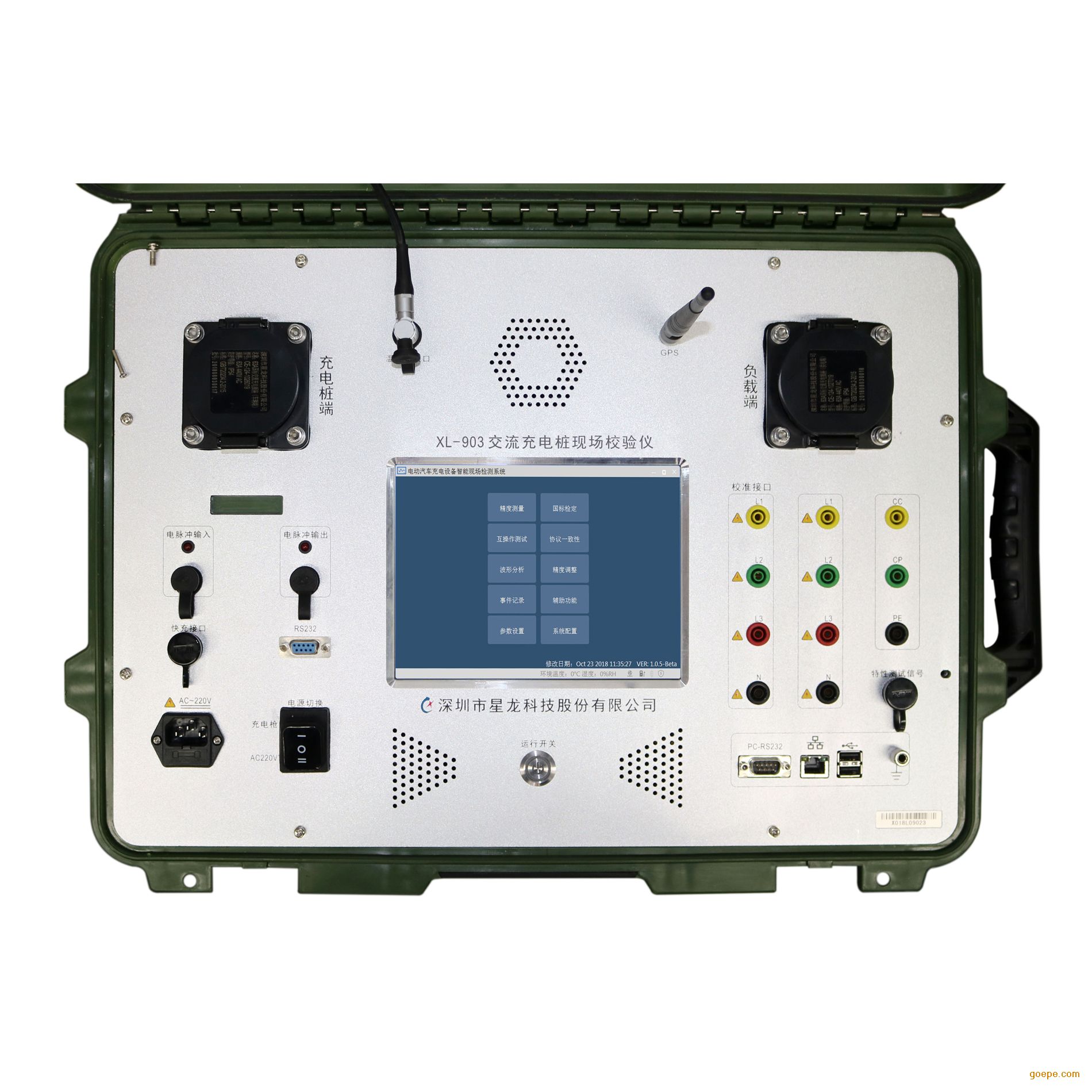

交流充电桩现场校验仪XL-903/交流充电桩现场特性测试仪XL-943/交流充电桩现场综合测试仪XL-953
应用范围:
XL-903 配合交流负载箱，可实现交流充电桩的整套计量检定。(标配版)
XL-943 配合交流负载箱，可实现交流充电桩的整套计量检定、互操作性检测。(高性价比)
XL-953 配合交流负载箱和保护电路有效性测试仪，可实现交流充电桩的整套计量检定、互操作性、国网45号文件验收和运行阶段检验(高性能)
功能特点
- 便携，体积小，行李箱结构设计；
- 采用512倍过采样和24Bit的AD技术，交流测量可在宽量程范围实现优于0.05%的准确度，满量程准确度优于0.01%，仪器具备中国计量检测科学院校准或检测证书；
- 配合星龙负载可一键式完成JJG11489的全部检定项目 (需刷卡操作,典型测试时间5分钟)
- 内置检定规程要求的所有参比条件测量传感器（温度、湿度、气压、波形畸变率等），检测过程自动获取，无需手动输入
- 丰富的通信扩展接口（WiFi、网卡、USB、CAN、串口）可兼容主流厂家的负载通讯
- 内置无线热点、可实现平板、手机、电脑等灵活操控。
- 测量精度高，仪器具备中国计量检测科学院校准或检测证书；
- 具备检定条件判断能力（温度、湿度等检测），避免检测数据的无效
- 校验仪自带电池，负载箱使用充电桩供电，户外免电源接入，电池可连续工作8小时以上；
- 自动报表生成；
- 采用“非侵入式”检测技术，无须充电桩内部接线即可完成GB/T 34657.1-2017互操作性测试，安全高效（XL-943、XL-953）
- 一体化设计理念内置标准表、绝缘电阻测试仪、示波器、接口模拟器以及温度、湿度、气压等传感器，无需其他测量仪器（XL-943、XL-953）
- 国网45号文件验收和运行阶段检验，携带的设备数量，由7台减少为3台，减少了携带难度和现场接线，安全性也大大提高，并大大的提高了现场的检测效率。（XL-953）
技术参数
1.1电压测量
| 分辨率 |
0.01%RG |
| 准确度 |
0.05%RD（80%～120%）/0.05%RG（0%～120%）（0.02%RD可选） |
| 额定输入 |
220V（相电压）/380V（线电压） |
| 输入范围 |
0%～120% |
1.2电流测量
| 分辨率 |
0.01%RG |
| 准确度 |
0.05%RD（1%～110%）/0.05%RG（0%～110%）（0.02%RD可选） |
| 额定输入 |
63A |
| 输入范围 |
0%～110% |
1.3电能测量
1.4绝缘电阻测量
| 电压范围 |
0～1000V |
| 电阻测量范围 |
8～20MΩ |
1.5时钟测量
1.6谐波测量
| 测量范围 |
1～100次 |
| 准确度 |
0.5%RG（1~22次） |
1.7相位测量
| 测量范围 |
0～359.99度 |
| 分辨率 |
0.00.01° |
| 准确度 |
0.00.02° |
1.8频率测量
| 测量范围 |
45Hz～65Hz |
| 分辨率 |
0.001Hz |
| 准确度 |
0.005Hz |
1.9温湿度测量
| 温度测量准确度 |
±0.5°C |
| 温度测量分辨率 |
0.1°C |
| 湿度测量准确度 |
±4%RH |
| 湿度测量分辨率 |
1%RH |
尺寸重量
| 整体尺寸 |
570mm*418mm*285mm（长*宽*高） |
| 整机重量 |
约19Kg |
