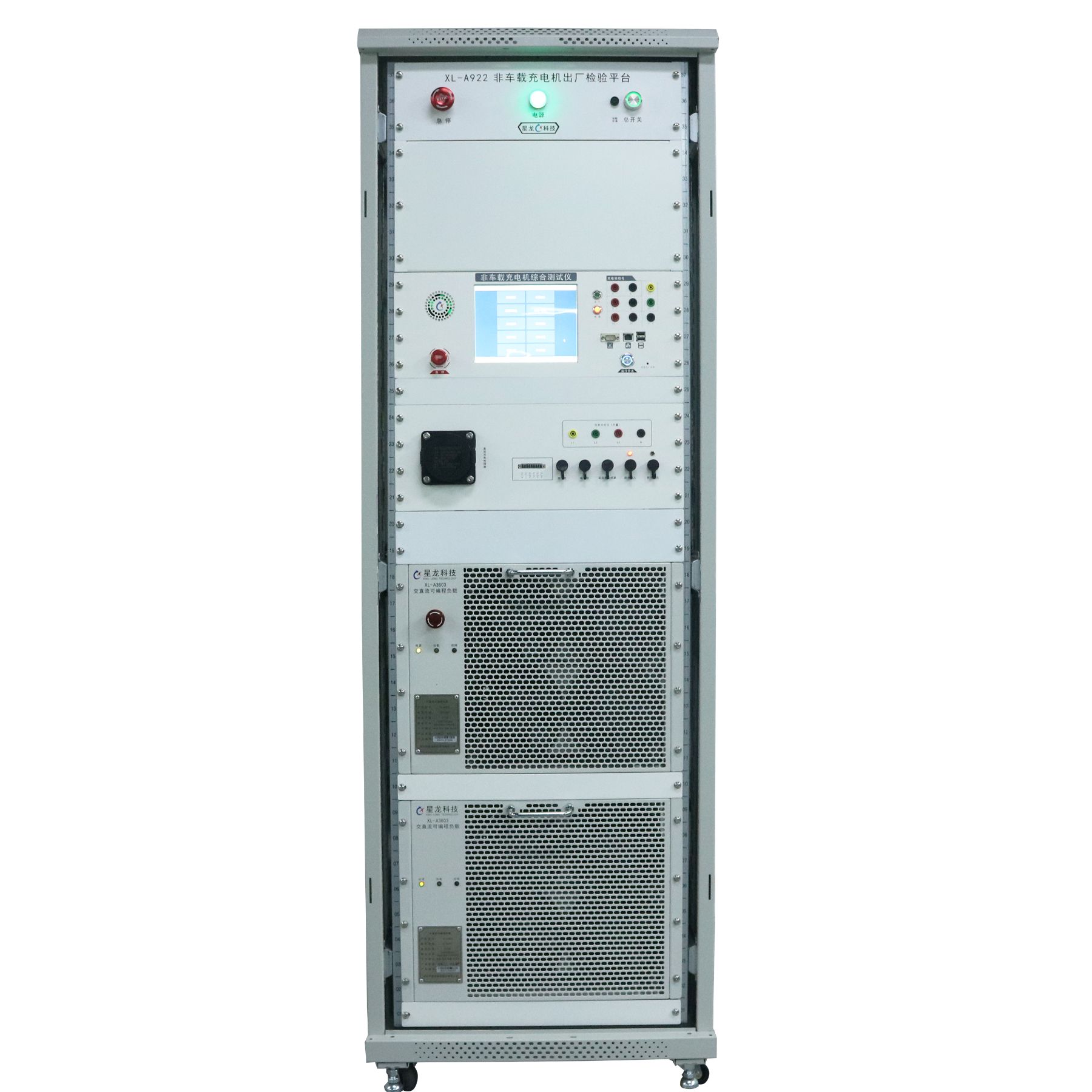

XL-A922非车载充电机检验装置主要由XL-952V非车载充电机综合测试仪和XL-A3603直流可编程负载构成，满足计量检定、互操作性检测、协议一致性检测的测试需求。互操作性检测过程，波形与报文实时图形化显示，工作状态一目了然。设备通过网线连接到路由器，数据可无线传输，可通过平板电脑等无线设备实现远程控制。
功能特点：
1) 测试仪内置车辆直流接口电路模拟器，具备控制导引相关电路，可与充电机实现交互
2) 测试仪内置录波仪，可同时对BMS报文及相关电信号进行实时录波，实现各电信号间的同步，并实现了BMS报文与相关电信号的同步
3) 测试仪内置功率分析模块
4) 测试仪内置互操作性相关测试电路，可执行相关的故障动作及相关的检测
5) 测试仪内置BMS模拟器软件
6) 测试仪内置1000V绝缘电阻测试仪功能，无需携带分离式绝缘测试仪，即可实现对充电机的绝缘电阻检测
7) 测试仪面板具备充电枪接口中所有信号的引出接口，信号包含DC+、DC-、GND、S+、S-、CC1、CC2、A+、A-
8) 测试仪具备电能脉冲输入和电能脉冲输出接口
9) 测试仪内部具备电池电压模拟器，用于充电机开启的电压检测
10) 测试仪内嵌GPS模块，实现精确对时
11) 测试仪内置工控机，自带高清触摸显示屏，具备USB口、串口和网口
12) 测试仪内置WIFI通信功能，可使用笔记本、平板电脑远程控制，实现所有功能测试
13) 单个机柜配置60kW恒功率负载；
14) 具备负载扩容接口，可通过级联扩容，直流*大240kW；
15) 额定电压下，*小电流步进0.005A，单台设备具备65536个档位；
16) 负载具备自动换挡功能，具备恒流、恒压、恒阻、恒功率多种工作模式
17) 负载采用风冷方式进行散热，具备设备温度监控功能，温度过高时断开负载、温度够低时停止风扇运行。

1. 测试项目

表1. 《JJG 1149-2018电动汽车非车载充电机检定规程》

序号	测试项目	标准条款	备注
1	外观检查	9.1
2	绝缘电阻试验	9.2
3	工作误差	9.3
4	示值误差	9.4
5	付费金额误差	9.5
6	时钟示值误差	9.6

表2. 《GB/T 34657.1-2017》传导充电互操作性测试项目

序号	测试项目	标准条款	备注
1	D0.0001充电模式和连接方式检查	6.1
2	D0.1001 连接确认测试	6.3.2.1
3	D0.2001 自检阶段测试	6.3.2.2
4	D0.3001 充电准备就绪测试	6.3.2.3
5	D0.4001 充电阶段测试	6.3.2.4
6	D0.5001 正常充电结束测试	6.3.2.5
7	D0.6001 充电连接控制时序测试	6.3.3
8	D0.4501 通信中断测试	6.3.4.1
9	D0.4502 开关S断开测试	6.3.4.2
10	D0.4503 车辆接口断开测试	6.3.4.3
11	D0.4504 输出电压超过车辆允许值测试	6.3.4.4
12	D0.2501 绝缘故障测试	6.3.4.5
13	D0.4505 保护接地导体连续性丢失测试	6.3.4.6
14	D0.4506 其他充电故障测试	6.3.4.7
15	D0.4101 输出电压控制误差测试	6.3.5.1
16	D0.4102 输出电流控制误差测试	6.3.5.2
17	D0.4103 输出电流调整时间测试	6.3.5.3
18	D0.5101 输出电流停止速率测试	6.3.5.4
19	D0.3101 冲击电流测试	6.3.5.5
20	D0.6002 控制导引电压限值测试	6.3.6.1

表3. 《GB/T 34658-2017》通信协议一致性测试项目

序号	测试项目	测试内容	标准条款	备注
1	DP.1001	CHM报文测试 CRM报文测试	7.5.1低压辅助上电及充电握手阶段
2	DP.1002
3	DP.1003
4	DN.1001
5	DN.1002
6	DN.1003
7	DN.1004
8	DP.2001	CRM报文测试 CML报文测试 CRO报文测试	7.5.2充电参数配置阶段
9	DP.2002
10	DP.2003
11	DN.2001
12	DN.2002
13	DN.2003
14	DN.2004
15	DN.2005
16	DN.2006
17	DN.2007
18	DN.2008
19	DN.2009
20	DN.2010
21	DP.3001	CRO报文测试 CCS报文测试 CST报文测试	7.5.3充电阶段
22	DP.3002
23	DP.3003
24	DP.3004
25	DP.3005
26	DP.3006
27	DP.3007
28	DN.3001
29	DN.3002
30	DN.3003
31	DN.3004
32	DN.3005
33	DN.3006
34	DN.3007
35	DN.3008
36	DN.3009
37	DN.3010
38	DP.4001	CST报文测试 CSD报文测试	7.5.4充电结束阶段
39	DP.4002
40	DN.4001
41	DN.4002
42	DN.4003
43	DN.4004
