福禄克Fluke MicroScanner2/MS-POE/MS-POE-KIT电缆验测仪

可以检验音频/数据/视频电缆，并具有全新的用户界面。
(MS2,MS2-100,MS2-KIT,MS2-TTK)-铜缆验证测试仪，可利用 TDR 验证线序和诊断故障。

福禄克Fluke MicroScanner2 电缆验测仪系列特性：
MS2-100创新的界面:在一个屏幕上显示图形化布线图、长度、电缆ID以及到故障点的距离
多介质支持:可测试所有常见介质类型，包括 RJ11、RJ45 和同轴电缆，而不需要适配器
IntelliTone 音频技术:使用 IntelliTone 数字和模拟音频技术几乎可以定位任何电缆或线对
VDV 服务检测:检验当今的介质服务，包括 10/100/1000 以太网、POTS 和 PoE
坚固的外壳 :内置橡胶皮套，抓握舒适，持久耐用，适合用于*高难度的作业
超大显示器:大型背光 LCD 使测试结果在任何工作环境下都清晰可见

MicroScanner PoE 功能
PoE 验证 - 从连接的交换机检测可用 PoE 的等级 (1-8) 和电压
千兆位级测试 - 显示网络交换机的能力，*高10G

MicroScanner2 和 MicroScanner PoE 产品对比：

对比图
	MicroScanner2	MicroScanner PoE
双绞线 (RJ-11、RJ-45)
布线图	√	√
长度/故障点距离	√	√
同轴
长度/故障点距离	√
服务识别
报告*大功率等级		√
10/100/1000BASE-T	√	√
2.5GBASE-T、5GBASE-T、10GBASE-T		√
以太网供电	检测 802.3af	报告 802.3af、.3at 和 .3bt 的功率等级和功率
模拟和数字音频发生器	√	√
可选的远端识别器	√	√

产品功能：

简化检验测试
MicroScanner2 电缆验测仪(MS2-100,MS2-KIT,MS2-TTK)创新地改进了音频、数据和视频电缆测试。它首先从四种测试模式中获取结果，并在一个屏幕上显示以下内容 –图形化布线图、线对长度、到故障点的距离、电缆 ID 以及远端设备。而且，它的集成 RJ11、RJ45 和同轴电缆测试端口几乎支持任何类型的低压电缆测试，而不需要笨拙的适配器。*终结果就是减少了测试时间和技术错误，从而可以实现比以前更加有效的高质量安装。

快速排除服务问题
今天的通信技术人员有很多问题需要处理，而不仅仅只有电缆问题。在确定连接问题的原因之前，他们必须先排除大量潜在的电缆和服务问题。有电话电压吗？极性是什么？远端有以MicroScanner2 电缆验测仪(MS2-100,MS2-KIT,MS2-TTK) 可以确认这些问题，它向技术人员提供了一个强大的可视化屏幕，从而让他们可以检验目前常见的大多数音频、数据和视频服务。这意味着更快、更复杂的故障排除。
1、创新的界面
以前的电缆检验测试仪要求用户必须在四种不同操作模式之间切换才能看到所有测试结果。这不仅降低了测试过程的速度，而且还导致了较高的用户错误率。MicroScanner2 电缆验测仪(MS2-100,MS2-KIT,MS2-TTK) 通过在一个屏幕上显示布线图、线对长度、到故障点的距离、电缆 ID 以及远端设备等主要测试结果，很好地解决了这一问题。而且，它具有一个超大的背光 LCD 屏幕，能够图形化显示布线图结果，从而给用户带来了前所未有的舒适性和清晰度。

2、坚固的外壳
您的工具需要历得起考验，才能不至太容易损坏。MicroScanner2 电缆验测仪(MS2-100,MS2-KIT,MS2-TTK)具有一个坚固的橡胶皮套，从而可以承受*残酷的作业条件。把它扔进工具箱。让它从楼梯上掉下来。这些都没问题。而且，它现在还标配一个树脂便携包，从而可以增强保护，提高方便性。

3、IntelliTone 音频技术
MicroScanner2 电缆验测仪(MS2-100,MS2-KIT,MS2-TTK)具有内置的 IntelliTone 数字和模拟音频技术，不管工作环境如何，它都可以精确地定位几乎任何电缆或线对。使用数字模式可以定位线束中、或是交换机、配线板或墙壁插座中的高级数据电缆 (Cat 5e/6/6a)。数据模式非常适合用于高数据、RF 或电磁干扰的环境。与 IntelliTone 200 Pro 探头配合使用时，它还可以用于从测试仪端或探头端检验电缆布线图。对于音频级电缆（3 类和3 类以下）以及同轴电缆、安全/报警电缆和业务线，可以使用模拟模式。这些电缆针对较低频率传输进行了优化。因此，使用低频音更容易将其区分开来。MicroScanner2 电缆验测仪(MS2-100,MS2-KIT,MS2-TTK)的智能模拟音频技术在每次被测线对一起短路时都可以改变音乐，从而消除了安装期间线对定位的盲目性。这样，技术人员就可以在将线对插入插座前或在诊断音频传输问题时对它们进行准确判别。

4、VDV 服务检测
音频、数据和视频技术人员有很多问题需要处理，不仅仅只有电缆问题。在确定连接问题的原因之前，他们必须先排除可能存在电缆和服务问题的主机。MicroScanner2 电缆验测仪(MS2-100,MS2-KIT,MS2-TTK)可以确认这些问题，它向技术人员提供了一个强大的可视化屏幕，从而让他们可以检验目前常见的大多数音频、数据和视频服务。检测 POTS 电压是否存在，并检验极性。检验供电的 10/100/1000 以太网交换机是否位于远端。或者，确认 PoE 电压和线对是否正确。

5、多介质支持
是否对用于测试各种音频、数据和视频介质类型的各种适配器的丢失或损坏感到烦恼？MicroScanner2 电缆验测仪(MS2-100,MS2-KIT,MS2-TTK)内置对 RJ11、RJ45 和同轴电缆支持，从而让这些笨拙的适配器成为过去。主设备和远端识别器都可以立即用于测试电话插座、以太网插座和 CATV 出口。仅仅多一种方法，MicroScanner2 电缆验测仪(MS2-100,MS2-KIT,MS2-TTK)即简化了电缆检验。

6、创新的界面
以前的电缆检验测试仪要求用户必须在四种不同操作模式之间切换才能看到所有测试结果。这不仅降低了测试过程的速度，而且还导致了较高的用户错误率。MicroScanner2 电缆验测仪(MS2-100,MS2-KIT,MS2-TTK)通过在一个屏幕上显示布线图、线对长度、到故障点的距离、电缆 ID 以及远端设备等主要测试结果，很好地解决了这一问题。而且，它具有一个超大的背光 LCD 屏幕，能够图形化显示布线图结果，从而给用户带来了前所未有的舒适性和清晰度。

MicroScanner2 和 MicroScanner PoE 产品规格：
除特别说明外，规格适用于 23ºC (73ºF)。

环境规格
工作温度	32 °F 到 113 °F (0 °C 到 45 °C)
贮存温度	-4 °F 至 +140 °F（-20 °C 至 +60 °C）
工作相对湿度（% RH 无冷凝）	90 %（50 °F 至 95 °F 10 °C 至 35 °C） 75 %（95 °F 至 113 °F 35 °C 至 45 °C）
冲击和振动	随机，2 g，5 Hz — 500 Hz （2 类） 1 米跌落试验（无论是否带有接线图适配器）
安全	IEC 61010-1 第 3 版
海拔	4,000 米；贮存时：12,000 米
EMC	IEC 61326-1

一般规格
测试连接器	屏蔽 8 针模块插座支持 8 针模块 (RJ45) 和 4 针模块 (RJ11) 插头。MicroScanner2: 同轴线缆的 F 型连接器。
电源	电池类型：2 AA (NEDA 15A, IEC LR6) 碱性电池电池寿命：正常使用情况下 20 个小时其它兼容电池类型：2 节 AA 相机锂电池、NIMH、NICAD
尺寸和重量（含电池和接线图适配器）	3 in x 6.4in x 1.4 in (7.6 cm x 16.3 cm x 3.6 cm) MicroScanner2: 10.6 盎司 (g)300 MicroScanner PoE: 10.6 盎司 (g)300
显示屏	带背光的单色 LCD

测试模式
电缆测试	测量长度、验证接线图、识别远程 ID 定位器，以及检测以太网端口。线缆电阻超过 12.5 Ω 时，MicroScanner PoE 还会显示 HIGH Ω。在一个屏幕上显示结果。
音频	产生Intellitone™ 和普通模拟音频信号
PoE	MicroScanner2: 请求并检测 802.3af 的兼容 PoE（以太网供电）设备 MicroScanner PoE: 请求并检测 802.3af、at、bt 和 UPOE（Cisco 的通用以太网供电）兼容 PoE设备

性能规格
被测电缆类型	双绞线：UTP、FTP、SSTP 同轴电缆（MicroScanner2）：75 Ω、50 Ω、93 Ω
长度测试	量程：460 m (1500 ft) 分辨率：0.3 m (1 ft) 典型精度：± 4% 或 0.6 m (2 ft)，取大值。NVP 不确定度是附加误差。校准：用户设置双绞线和同轴线缆的 NVP (MicroScanner2)。可测定已知长度电缆的实际 NVP。
接线图测试	检测单线故障、短路、错误接线、拆分线对以及*多七个远端适配器 ID。接线图按比例长度绘制，以直观地显示故障的大概位置。
以太网端口检测	MicroScanner2: 用10 Mbps、100 Mbps 和 1 Gbps 速度检测 802.3 以太网端口的设计速度。 MicroScanner PoE: 用 10 Mbps、100 Mbps、1 Gbps、2.5 Gbps、5 Gbps 和 10 Gbps 速度检测 802.3 以太网的设计速度。
音频发生器	支持发生音频以及使用福禄克网络数字 IntelliTone™ 探头进行电缆映射。产生兼容典型模拟探头的四种音频。使用 IntelliTone 或模拟探头时，Smartone™ 功能可以正确识别电缆束中的电缆。

MicroScanner2 和 MicroScanner PoE 型号配件：
型号

型号/名称	说明
MS-POE	Microscanner PoE，含便携包
MS2-100	MicroScanner2 Cable Verifier包括 MicroScanner2 电缆检测仪和主接线图适配器、多语言快速入门指南、电池，以及 Fluke Networks 便携包参见照片

套件

型号/名称	说明
MS2-TTK	MicroScanner2 终端检测套件包括：MicroScanner2 Cable Verifier、IS60 Pro 工具套件、IntelliToneTM 200 端头、RJ11 和 RJ 45 跳线、系索、快速入门指南，磁性束带附件、以及 9 伏电池，都装在豪华型 Fluke Networks 便携包中。请参见图片

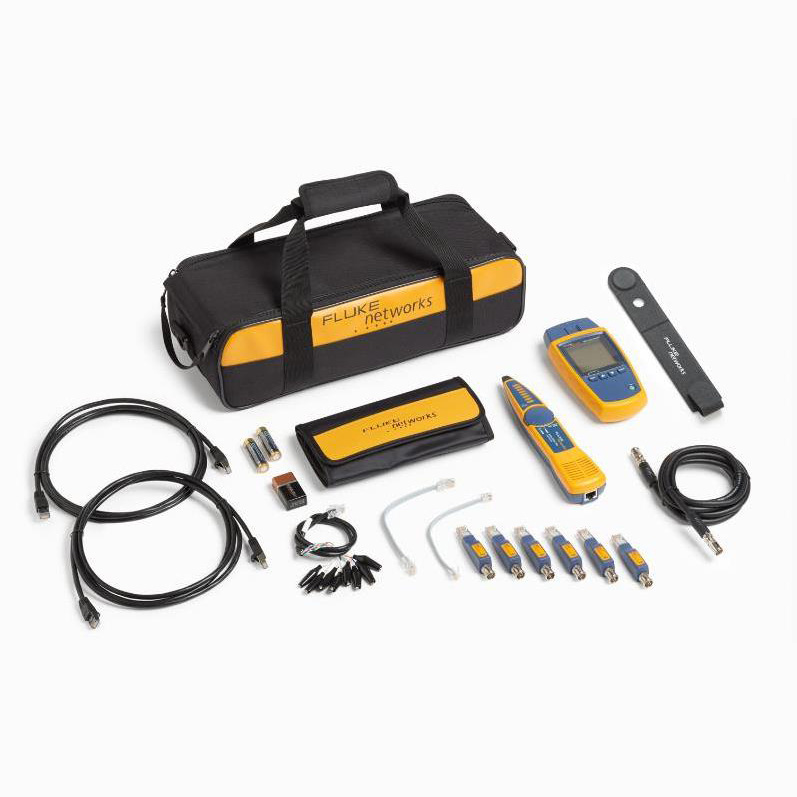

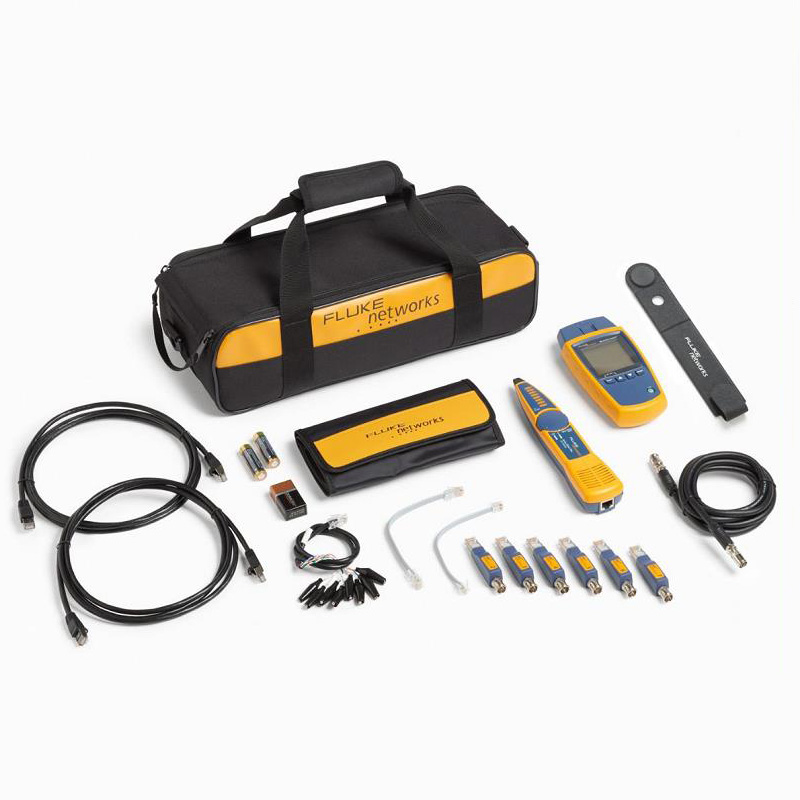

MS2-KIT	MicroScanner2 专用套件包括：MicroScanner2 Cable Verifier、主接线图适配器、远程识别器 #2-7、IntelliTone Pro 200 端头、屏蔽式双绞线 RJ45 跳线、RJ11 跳线、与 8 个鳄鱼夹导线适配器配套的线夹组 RJ45、F 同轴电缆按入式跳线、附件软包、(2) AA 碱性电池、(1) 9V 碱性电池、MicroScanner2 快速入门指南、磁性束带附件、IntelliTone Pro 快速入门指南、都装在豪华型 Fluke Networks 便携包中见照片
MS-POE-KIT	Microscanner PoE 专用套件，含 Intellitone Pro 200 探头和远程 ID 套件请参见图片

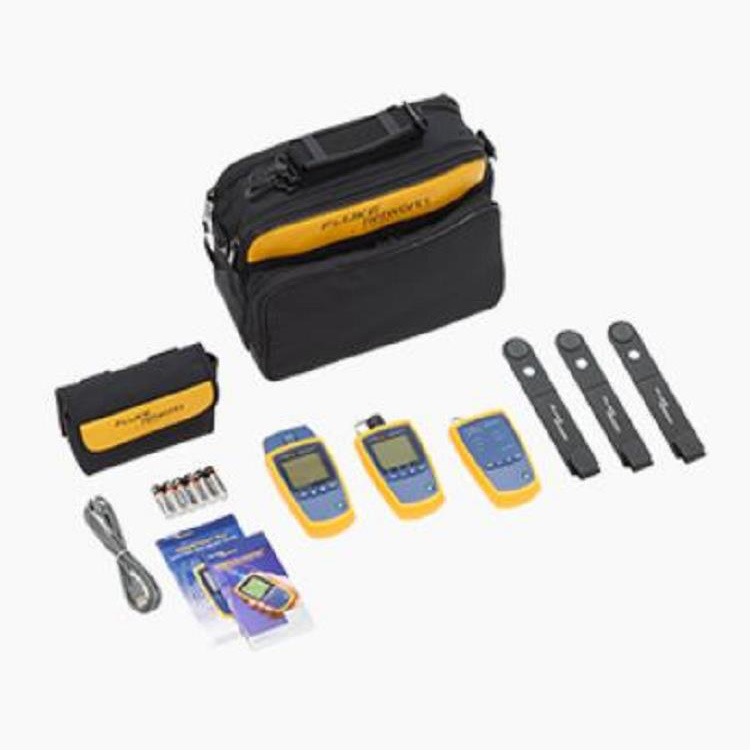

MS2-FTK	铜和光纤基础技术人员工具包 – 包括 MicroScanner (MS2-100) 和 SimpliFiber Pro (FTK1000) 光纤测试工具包。请参见照片

配件

型号/名称	说明
MICRO-DIT	MicroScanner 工具包便携包
MS2-WM	MicroScanner2 主接线图适配器
CIQ-RJA	RJ45/11 模块化适配器
CIQ-COAX	CableIQ 同轴适配器套件包含 F 型连接器、 BNC 和 RCA 连接器
MT-8200-63A	IntelliTone 200 探头包括：IntelliTone 200 探针、RJ11 和 RJ 45 跳线、系索、快速使用指南以及 9 伏电池
MS-POE-WM	备用 Microscanner PoE Wiremap 适配器。请参见图片
REMOTEID-KIT	远程 ID 套件，适用于 Microscanner PoE。参见图片
MS2-IDK27	MicroScanner2 远程识别器套件 #2-7
MS2-MAG-KIT	磁性束带附件和备用防护套

品牌：	美国Fluke
型号：	MS2-100
质保：	一年
组成部分：	网络测试仪
重量：	0.3 ㎏
外形尺寸：	7.6 cm x 16.3 cm x 3.6 cm
电源电压：	2AA
功耗：	3 w
