法国LAM PLAN兰普兰大容量自动切割机CUTLAM4.0

介绍

CUTLAM4.0专为高标准的制造公司而设计，这些公司正在寻求高质量和可靠的设备，以用于具有重型切削能力的重型负载。

CUTLAM4.0是一台带有一体式再循环/倾析罐的立式单块机。车轮的垂直下降可以自动控制（油压气动），也可以使用操纵杆手动控制。*大切割下降时间为240毫米。

CUTLAM4.0适于在重型部件上大量使用，配备了功能强大的5.5 kW电机。砂轮的速度可在1000至4000 rpm范围内调节，进给速度可调节。共有2种切割模式：顺序自动和频率可调或连续。

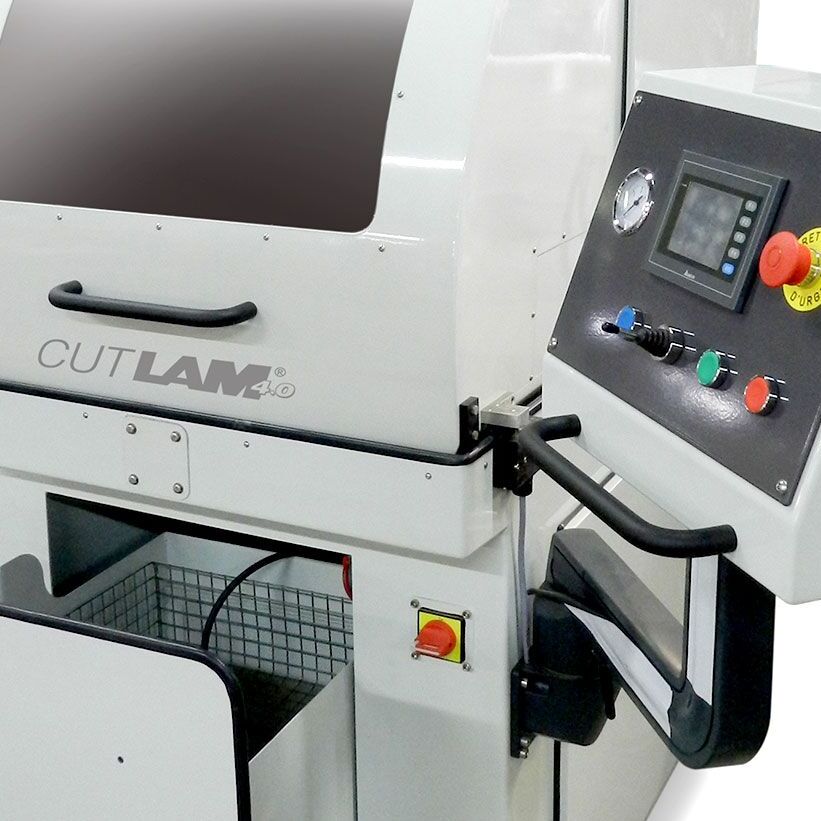

周期结束传感器会关闭机器，并在每次操作后自动抬起车轮。这些控件易于使用且直观：它们集中在5.7英寸臂装式触摸屏上。宽的铸铁夹具台具有6个T形纵向凹槽和5个横向凹槽，并且作为可选的附加组件可以沿X轴和A轴移动。

盖子的开口留出了3个侧面，确保了重物或笨重零件的轻松装载。左右两侧的可移动闸门使您可以切割长条。
技术特征和设备
砂轮和零件上的多点软管可确保*佳冷却效果，从而实现高质量切割和始终如一的效果。

在标准配置中，工作区域由可调式聚光灯照亮，并配有外部淋浴喷头以清洁切割区域。

为了根据您的需求优化设备，提供了各种附件和可选的附件。

CUTLAM®4.0专为制造高标准、寻找高质量和可靠设备的制造公司而设计，以实现高切割能力的重载应用

CUTLAM®4.0是一款安装在底座上的单块机器，配有一个集成的循环/倾析槽。切割片的垂直下降可以自动控制（油压气动）或使用操纵杆手动。*大切割下降量为240 mm

CUTLAM®4.0适用于重型部件的密集使用，配备强大的5.5 kW电机。

切割轮的转速可以从1000转到4000 转/分钟，进给速度也可以调节。

有两种切割模式可供选择：连续自动，可调频率或连续模式

循环传感器的末端关闭机器，并在每次操作后自动升起切割片。这些控制器直观且易于操作：它们集中在5.7"触摸屏上

宽大的铸铁夹具工作台有6个T型纵向槽和5个横向槽，作为可选配件可以沿X和Z轴移动


法国LAM PLAN兰普兰大容量自动切割机CUTLAM4.0 技术数据

CUTLAM Micro4.0
切割片直径	Ø300 - 400 mm
内孔直径	25.4 mm
法兰盘	100mm
*大切割能力	支持Ø400 mm切割片+左侧和右侧开口，用于长材料
切割轮下面的空间	190 mm (支持Ø 400 mm 切割轮)
垂直移动	手动
冷却系统	再循环水系统
马达功率	5.5 kW
主轴转速	1000 - 4000 rpm
进给速度	5 - 200 mm/min
工作台	双铸铁凹槽，400 x 400mm
凹槽的类型	T型槽12 mm （6条纵向，5条横向）
工作室照明	LED
防护	带锁紧系统的防护罩
结构	全钢结构，防锈粉末
气动送料	6条过滤5μ压缩空气
电源	6 kW
耗电量	24 Ah
电压	400 V - 50 Hz
尺寸L x H x D	818 x 1802 x1280 mm (+ 300 mm 包括控制面板)
重量	650 kg
参考	60 CT40A 00





CUTLAM®5.0
是一款在底座上安装了集成再循环/倾析过滤器的设备。
它是高功率可编程自动切割机终极设备的代表。切割步骤的功率和先进控制将保证一流的效率和生产力。

切割片和移动操作台
安装标准配备一个Ø 355 mm的切割片，自动垂直和纵向移动。自动横向移动是通过可选件横向进给操作台来进行的。

控制
通过带有图形界面的大型触摸屏进行编程，以确保您直观地使用并即时处理。所有位置和切割参数都可以在屏幕上持续显示。切割点的快速定位可通过使用操纵杆提供。

位于机器下方有一高功率，独立的冷却/再循环系统（140升）。

即使在密集使用期间多点喷嘴也能确保样品和切割轮的良好冷却。具有淋浴喷头和精心设计的切割室，快速清洁成为可能。

宽大的切割台L 408 x D 433 mm由两个独立部件组成。4个纵向凹槽和6个横向凹槽，可以固定各种夹具系统，夹具可通过选配件进行采购。

技术数据

CUTLAM Micro5.0
切割片直径	Ø 355 mm (400 mm 可选)
内孔直径	Ø 25.4 mm
法兰盘	100 mm
*大切割能力	Ø 127 mm (支持 Ø 355   mm 切割片)
切割片下面的空间	252.5 mm (支持 Ø 355   mm切割片)
垂直运动	Z轴行程350 mm，速度从0.1到25 mm/s，速度提前50mm/s
前后移动	Y轴行程350 mm，速度从0.1到25mm/s快进50mm /s
左右移动	X轴行程120 mm（可选）
冷却系统	140 L水循环系统，1500 L /h
马达功率	5.5 kW
主轴转速	1000 ~ 4000 tr/min..
工作台	由铝及不锈钢2部分组成的工作台, 总面积为 L 408 x D 422 mm
凹槽的类型	T型槽12 mm（4线性，6横向）
工作室照明	可调节的聚光灯
防护	带锁紧系统的防护罩
结构	全钢结构，防锈粉末
气动送料	6条过滤5μ压缩空气
电压	12 kW
耗电量	32 Ah
电压	400 V - 50 Hz (3 相)
尺寸 L x H x D	877 x 1727x 1800 mm
重量	750 kg
参考	60 CT50A 00
