法国LAM PLAN大容量2轴或3轴可编程自动切割机

简介

CUTLAM5.0是一台带有一体式再循环/倾析槽的立式安装机。它代表了大容量可编程自动切割机的终极设备。切割步骤的强大功能和先进控制将确保一流的效率和生产率。


 轮盘运动
标配Ø355毫米的砂轮，可自动进行垂直和纵向运动。自动横向移动是通过可选的交叉进给台进行的。

 可以进行所有切割模式
-自动或手动切割。
-具有巧妙的进给速度控制功能的连续自动切割：

进给速度是预先设置的，如果切割轮上的负载增加，进给速度将自动降低。当屏幕上的负载减少时，预设速度将返回。
通过限制样品的热损伤，可以提高切割质量。
适用于不规则样品和/或硬度不均的材料。
它可以防止车轮在过载情况下断裂。
它使您能够以*大的速度工作，而没有任何损坏的风险。
-自动顺序切割，可*大程度地冷却。
-切入切削，水平进给切削和摆动切削。
-重复平行切割。

 控制项
通过带有图形界面的大触摸屏进行编程，以确保您直观地使用。切割参数在屏幕上连续可见。通过使用操纵杆可以快速定位切割点。

 简易编程
根据样品在工作台上的位置及其尺寸，屏幕将显示各种必要和可能的移动，以完成切割。然后可以保存该数据。

是一款在底座上安装了集成再循环/倾析过滤器的设备。它是高功率可编程自动切割机终极设备的代表。切割步骤的功率和先进控制将保证一流的效率和生产力。

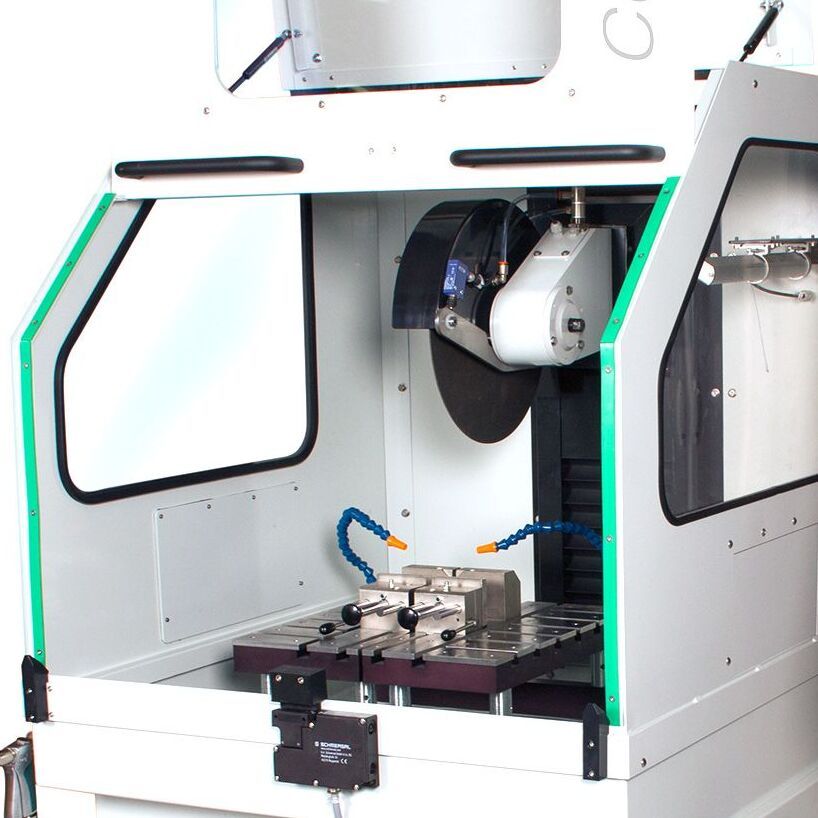

切割片和移动操作台
安装标准配备一个Ø 355 mm的切割片，自动垂直和纵向移动。自动横向移动是通过可选件横向进给操作台来进行的。
控制

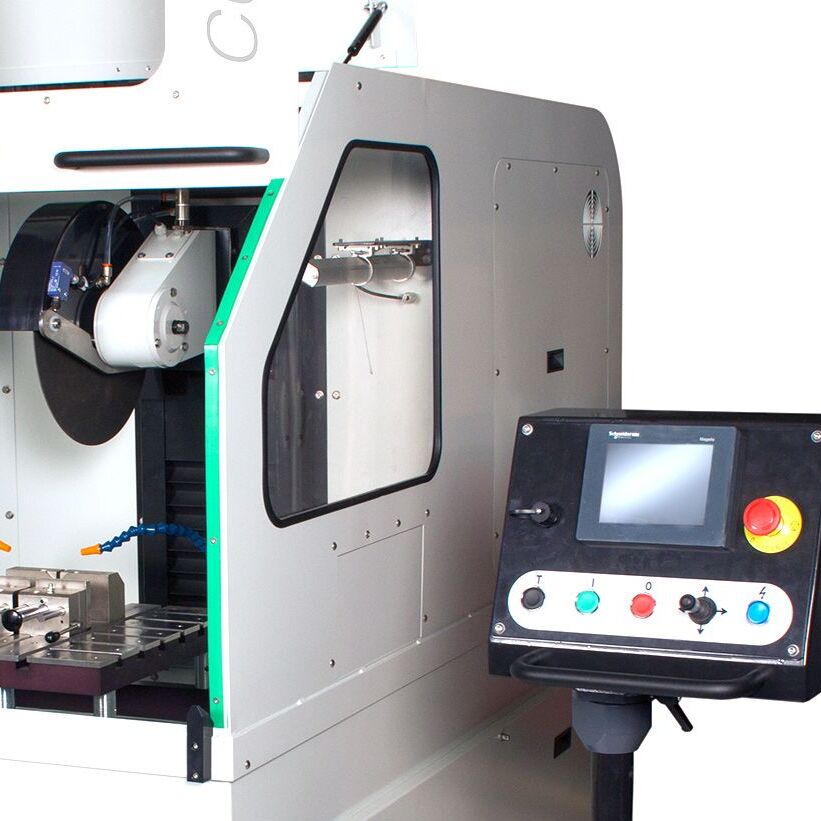

通过带有图形界面的大型触摸屏进行编程，以确保您直观地使用并即时处理。所有位置和切割参数都可以在屏幕上持续显示。切割点的快速定位可通过使用操纵杆提供。

位于机器下方有一高功率，独立的冷却/再循环系统（140升）。 即使在密集使用期间多点喷嘴也能确保样品和切割轮的良好冷却。具有淋浴喷头和精心设计的切割室，快速清洁成为可能。

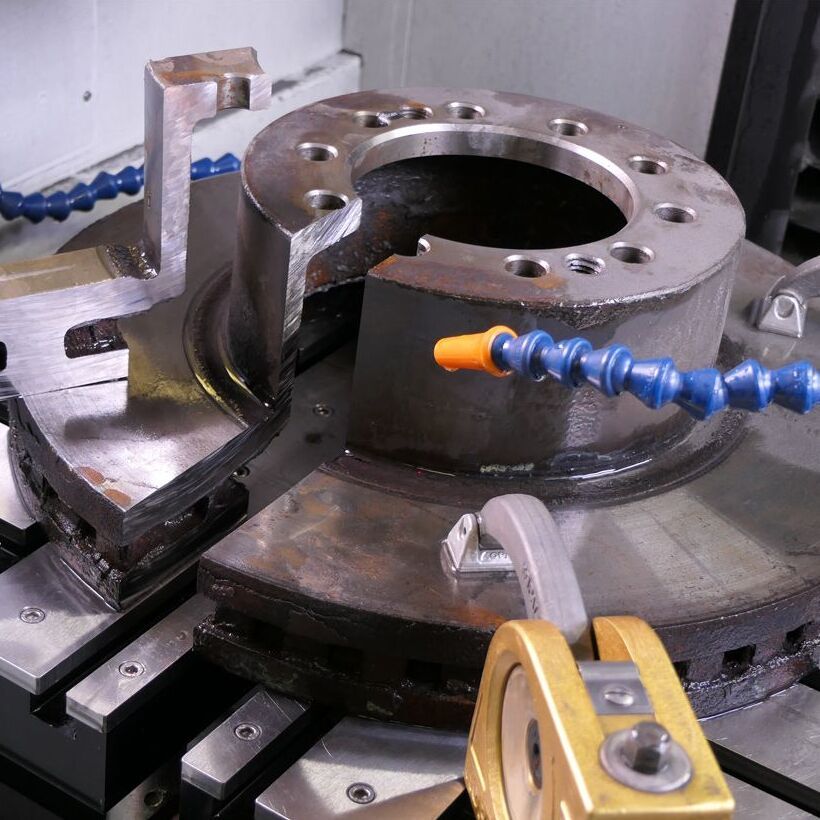

宽大的切割台L 408 x D 433 mm由两个独立部件组成。 4个纵向凹槽和6个横向凹槽，可以固定各种夹具系统，夹具可通过选配件进行采购。


法国LAM PLAN大容量2轴或3轴可编程自动切割机技术数据

CUTLAM Micro5.0
切割片直径	Ø 355 mm (400 mm 可选)
内孔直径	Ø 25.4 mm
法兰盘	100 mm
*大切割能力	Ø 127 mm (支持 Ø 355   mm 切割片)
切割片下面的空间	252.5 mm (支持 Ø 355   mm切割片)
垂直运动	Z轴行程350 mm，速度从0.1到25 mm/s，速度提前50mm/s
前后移动	Y轴行程350 mm，速度从0.1到25mm/s快进50mm /s
左右移动	X轴行程120 mm（可选）
冷却系统	140 L水循环系统，1500 L /h
马达功率	5.5 kW
主轴转速	1000 ~ 4000 tr/min..
工作台	由铝及不锈钢2部分组成的工作台, 总面积为 L 408 x D 422 mm
凹槽的类型	T型槽12 mm（4线性，6横向）
工作室照明	可调节的聚光灯
防护	带锁紧系统的防护罩
结构	全钢结构，防锈粉末
气动送料	6条过滤5μ压缩空气
电压	12 kW
耗电量	32 Ah
电压	400 V - 50 Hz (3 相)
尺寸 L x H x D	877 x 1727x 1800 mm
重量	750 kg
参考	60 CT50A 00




PRESSLAM®1.1
是一款多用途，且易于使用的自动热镶嵌机，可以使您实现高生产水平 。

所有参数均可通过5.7英寸彩色触摸屏进行访问。

图形界面通过不同的设置直观地指导您，可以随意存储和重复使用，也可以通过设备的USB 端口导入 /导出预定义的热镶嵌参数 。在热镶嵌周期内，所有阶段都可以显示。

技术数据

PRESSLAM®1.1
镶嵌直径	Ø 25.4 - Ø 50 mm
加热系统	4 x 600 W 模具周围
温度调节范围	20 -200°C
加热循环	0 - 30 分钟
冷却循环	0 - 30 分钟
压力	0 -1,600 daN
双重安装	是的，支持所有直径
程序备份	300 个，支持USB连接
加压模式	4 种不同的模式
关闭室	带一半翻盖的安全室
模具更换	快速，无线连接 – 电动或液压
预热模式	是的（6分钟清除，不需要操作）
节水	是的 (可*多节省 25%)
电压	230 V – 50 Hz 单相
气动送料	6 - 10 bar
尺寸 L x D x H	250 x 470 x 680 mm
重量	72 kg (取决于模具的尺寸)
参考	60   PL110 00
