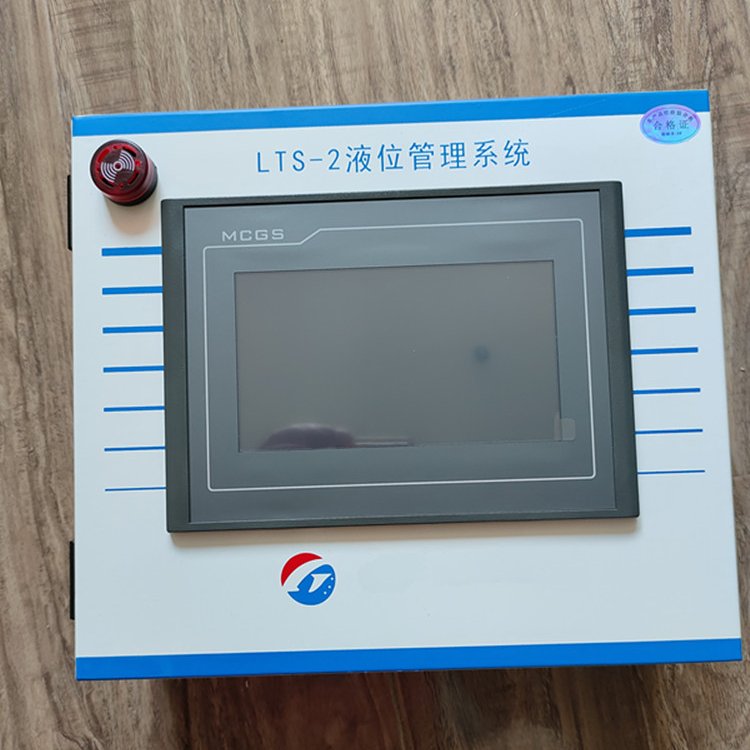

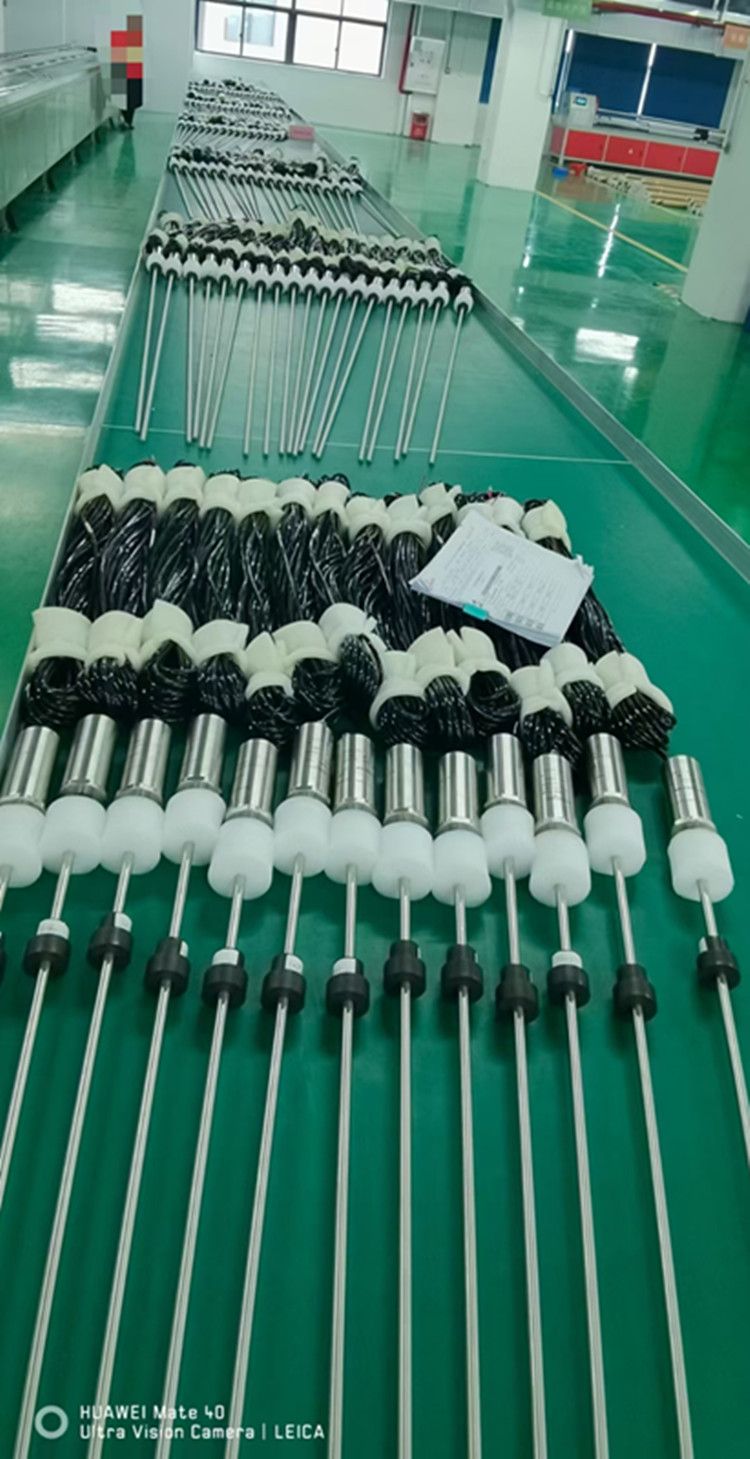

加油站专用液位监控仪

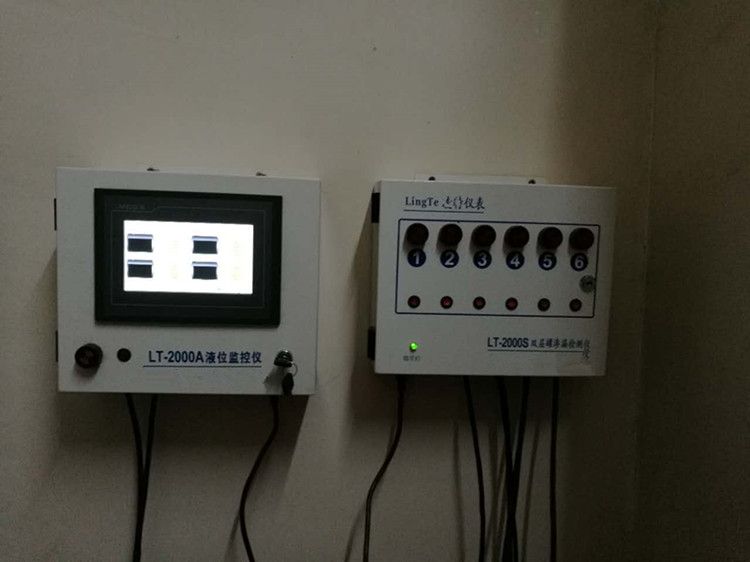

液位监控仪主机安装

1. 安装位置选择

- 在工作室内寻找方便操作、观察、安全的墙面或位置
- 根据安装尺寸，用膨胀螺钉做墙面固定孔
- 将固定底板安装在墙面上，注意方向正确性和美观

2. 电气接线

- 将可靠挂装到底板上，保证安装稳固
- 电源引出线安全可靠接到AC220V电源上，注意接地线可靠接地
- 通讯线通过镀锌管进入室内仪安装位置下方，通过万向管引出进入墙面线槽

3. 信号线连接

- 打开仪，去掉仪下面的PG9接线锁紧帽
- 通讯线通过锁紧帽穿入仪
- 屏蔽电缆线剥开100mm左右，区分屏蔽层和4根通讯线
- 屏蔽层接入安全模块的地线排
- 棕线、白线、蓝线、黑线分别接到对应罐号位置的RS485A、RS485B、电源正、地(GND)端子
