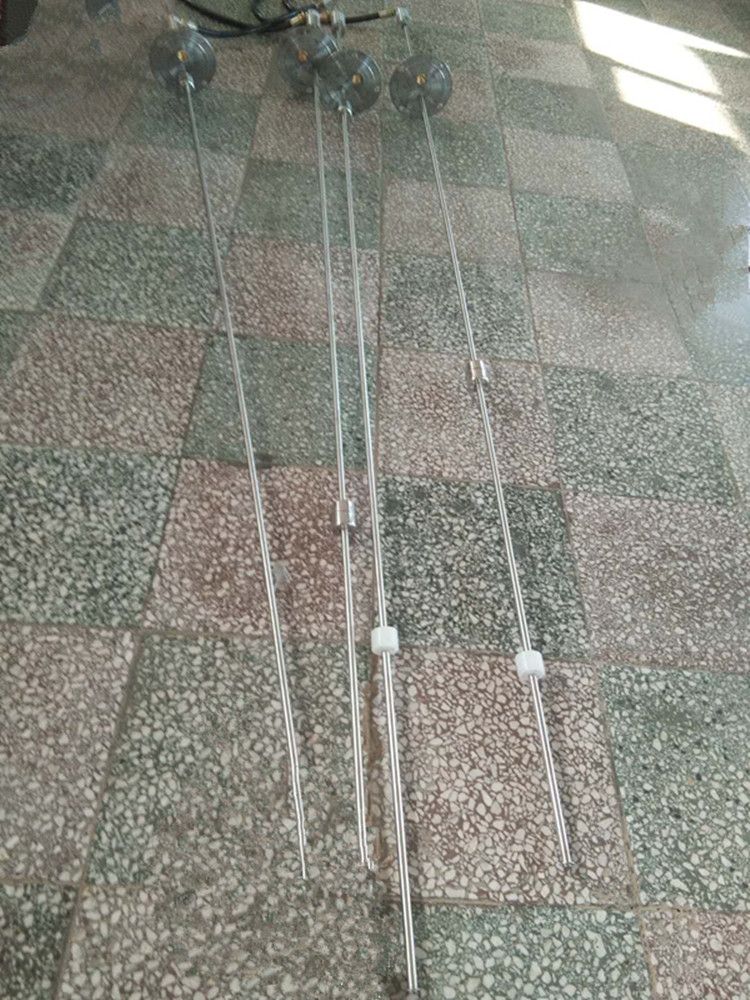

加油站磁致伸缩液位仪探棒
探棒安装步骤

1. 传感器定位

- 采用"三点定位法"确定安装位置：罐体纵向中线、液位波动区外沿10cm、人孔法兰半径1/3处交汇点
- 定位精度控制在±2mm范围内

2. 机械安装

- 将探棒缓慢放入油罐内，确保垂直安装并紧贴罐底
- 安装法兰时遵循"对角渐进"紧固原则，分三次递增扭矩至28N·m
- 密封垫片需进行"指压测试"，按压变形量不超过原始厚度的15%

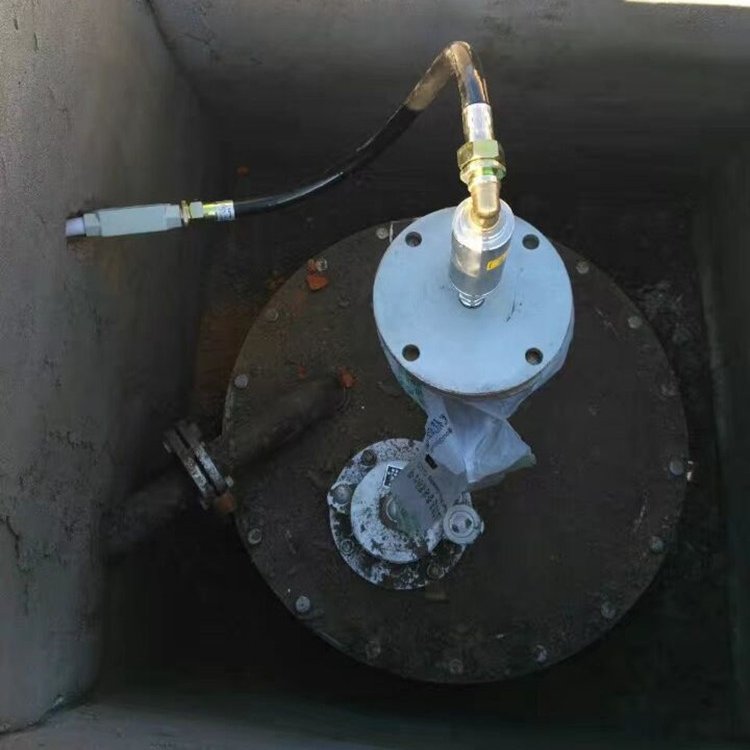

3. 电气连接

- 将探棒通讯电缆穿过上伸立管的盖板、密封垫和软管
- 电缆接头连入探棒头部的接线孔中
- 将探棒放入上伸管，直到放到罐底（注意不要损坏浮子）
- 固定上伸管盖板，紧固软管压接螺栓

4. 接线盒安装

- 将探棒电缆通过软管进入接线盒
- 屏蔽电缆穿过镀锌管及Y型密封接头引入接线盒
- 用衬硅接线帽把探棒电缆与屏蔽电缆可靠联接
- 往接线帽中注入硅胶或密封胶
- 往Y型密封接头中注入密封胶，紧固密封盖
核心功能特点

1. 系统管理功能

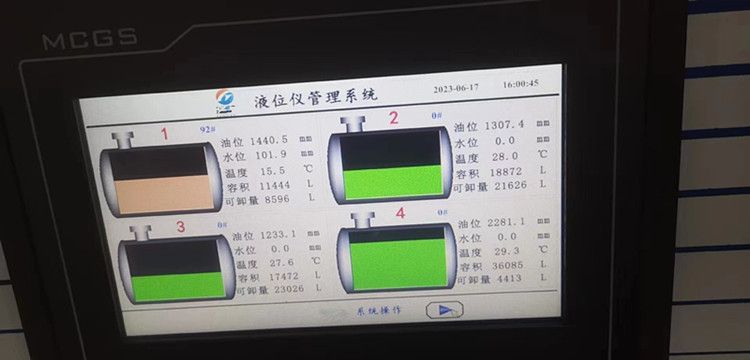

- 实时监控系统状态，显示油罐液位、温度、容量等信息
- 自动生成进油报表、库存报表、警报报表
- 支持交接班管理及报表数据汇总、查询和打印
- 油罐及探棒参数设置，罐表数据录入及导入
- 管理员安全管理，系统时钟设置

2. 测量功能

- 可同时连续测量液面、界面和多点温度
- 能测量含泡沫、强腐蚀性和易挥发性液体
- 分辨率达毫米级，全量程误差不超过1mm，重复性高达0.025mm
- 测量范围：0-10米（可扩展至30米，大于6米需现场制作安装）

3. 报警功能

- 高液位警报：油罐液位超过预设高油位值时激活
- 油罐溢出警报：储油超过溢出警报限制时激活
- 低液位警报：油位降至预设界线以下时激活
- 高水位警报：水位超过高水位阈值3分钟时激活
- 探棒失效警报：仪不能可靠与探棒通讯时激活
- 探棒低温警报：探棒温度低于-40℃时激活
- 需要供油警报：油位降至预定低限制时激活

4. 技术参数

- 工作电压：AC220V±10%/0.1A/50HZ
- 工作温度：-40℃~60℃
- 工作湿度：0%~90%
- 显示器分辨率：800×640
- 油罐数量：*多可扩展12个油罐
- 通讯方式：RS485数字通讯，支持4-20mA模拟信号输出
- 防爆等级：Ex iaⅡA T4 Ga本质安全型防爆设计
