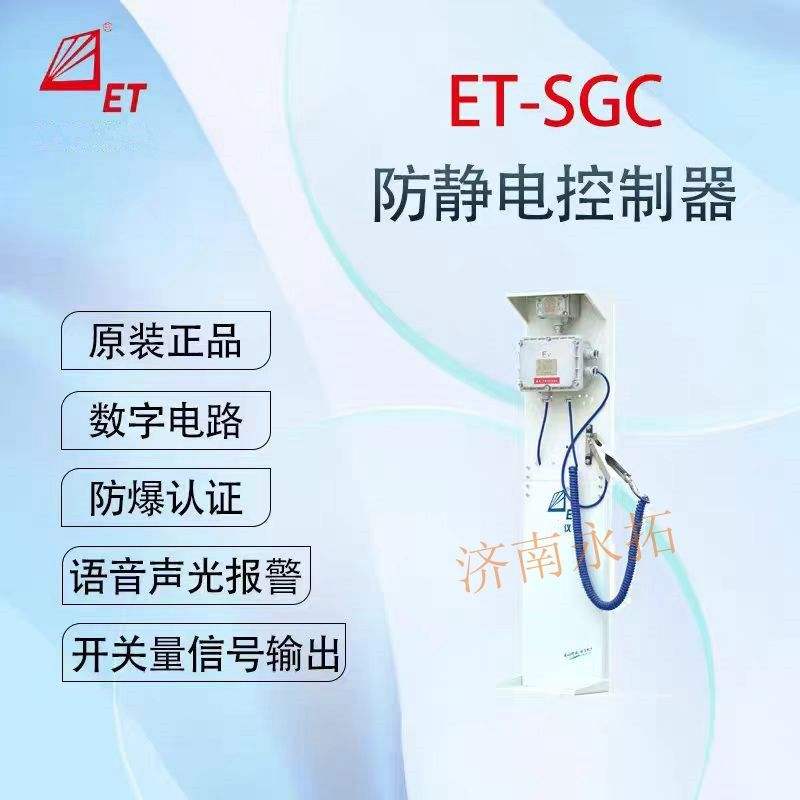

油库装卸车防静电接地控制器ET-SGC
方案描述
一、技术参数
1)    工作电源：220V AC/24V DC
2)    工作电流：< 20mA
3)    工作温度：-40℃~60℃
4)    响应时间：<1s
5)    检测电阻：<55Ω
6)    防爆等级：Ex d ia IIB T6 Gb
7)    报警方式：声光报警，
8)    输出信号：继电器输出，常开常闭可选；10A，30V DC或10A，250V AC
二、产品特点
1)    系统应用数字电路设计，性能稳定，抗干扰能力强；
2)    保证车体到接地桩之间的电阻<55Ω；
3)    特种合金，破漆除锈，接触可靠；
4)    提供声光报警信号，及时了解系统工作状态；
5)    开关量信号输出，接口容量10A，30VDC或10A，250VAC

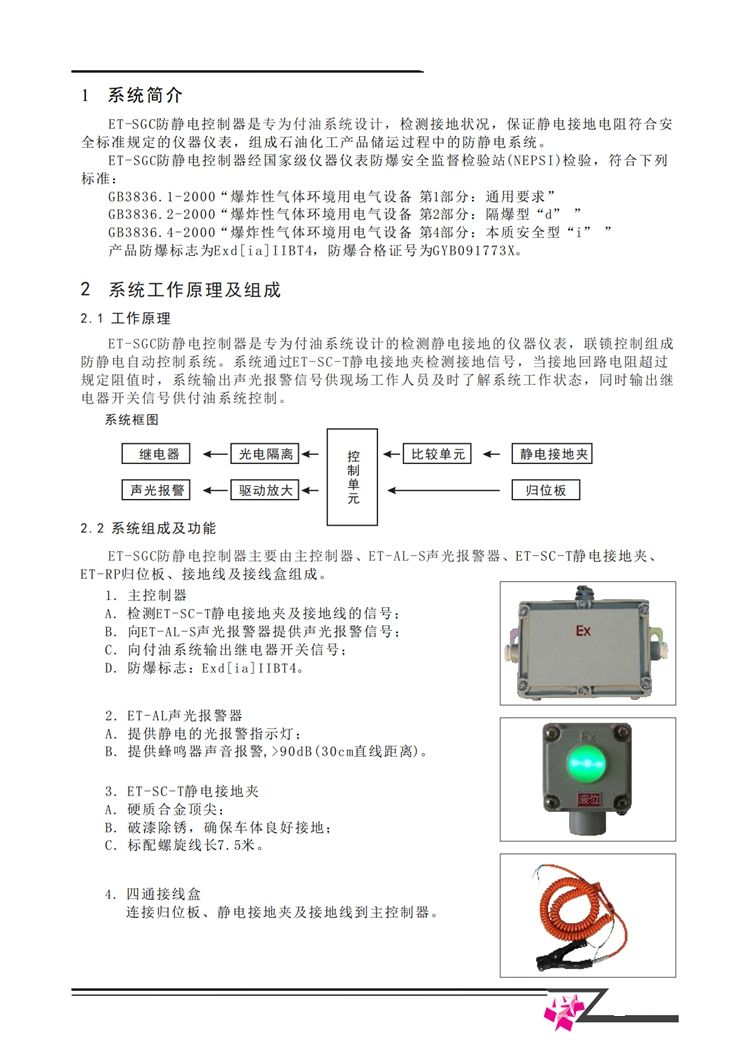

三、产品组成
1).主控制器
A.检测静电接地夹及接地线的信号；
B. 向声光报警器提供声光报警信号；
C.向付油系统输出开关量信号；
D. 防爆标志：ExdiaIIBT6。
2). 声光报警器高压铸铝材质
A. 提供声光报警指示灯；
B.提供蜂鸣器声音报警，>90dB（30cm直线距离）
3). 不锈钢静电接地夹
A.硬质合金；
B.破漆除锈，确保车体良好接地；
C.标配螺旋线长7.5米。
4).归位板
检测静电接地夹使用后是否归位；304不锈钢。
5). 接地线
确保系统外壳、静电接地夹等接地。
