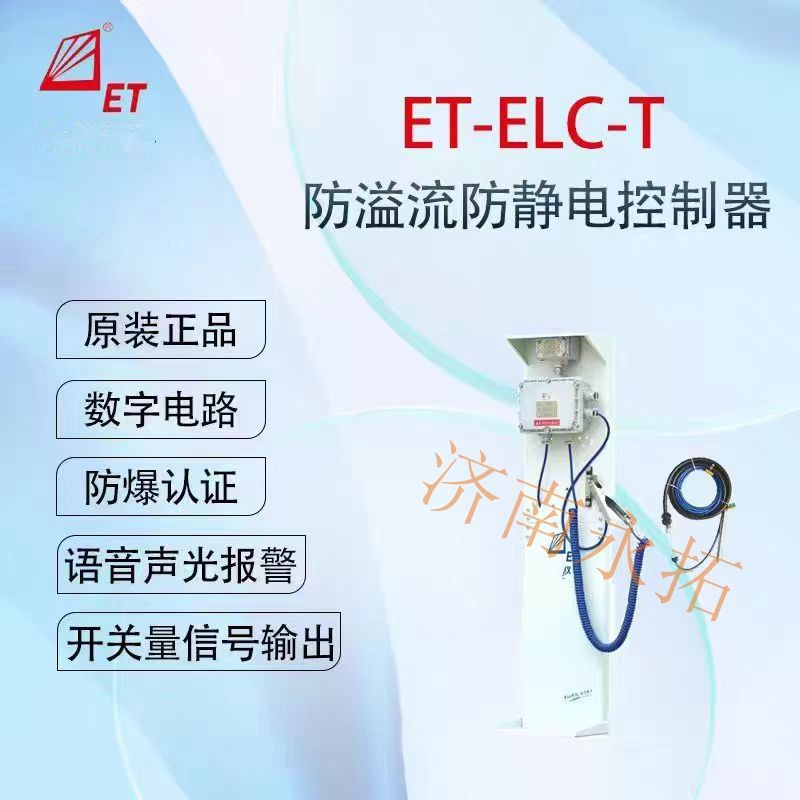

顶部鹤管装车防溢流防静电控制器ET-ELC-T
方案设计
根据永拓安防多年从事防溢流防静电研发和现场安装经验，对于现场情况和技术要求现对防溢流防静电控制器我公司提供以下方案：
ET-ELC-T顶装防溢流防静电控制器是专为顶部付油系统设计，能有效防止液体溢出并保证静电接地电阻符合安全标准的仪器仪表，组成石油化工产品储运过程中的防溢流防静电系统。
系统通过ET-OP-T防溢探杆检测液位信号和静电接地夹检测接地信号，当液位超过报警位置或接地回路电阻超过规定电阻时，系统输出声光报警信号工现场工作人员及时了解系统工作状态，同时输出继电器开关信号工付油系统控制。
光学式传感器，与下装车车载传感器原理相同，利用光的折射和反射原理，当光线进入不同的介质时，由于反射率不同，由光信号转变成电信号来控制液位和静电。该产品安全稳定、响应速度快，适合成品油，以及多种腐蚀性介质。
2、    技术参数
1、    工作电源：220V AC或24V DC
2、    工作电流：< 20mA
3、    工作温度：-40℃~60℃
4、    响应时间：<1s
5、检测电阻：<55Ω
6、    防爆等级：Ex d ia IIB T6
7、    报警方式：语音播报
8、    输出信号：继电器输出，常开常闭可选；5A，30V DC或5A，250V AC
3、    产品特点
1、系统应用数字电路设计，性能稳定，抗干扰能力强；
2、防溢探杆采用光学原理，整体环氧树脂密封，防腐、防水；
3、    防溢探杆故障具有自检功能，更安全；
4、    保证车体到接地桩之间的电阻<55Ω；
5、特种合金顶尖，破漆除锈，接触可靠；
6、提供语音播报，及时了解系统工作状态；
7、开关量信号输出，接口容量5A，30VDC或5A，250VAC。
主控制器技术参数：1、检测ET-SC-D静电接地夹、接地线和防溢探杆的信号；
2、向ET-AL-V语音声光报警器提供声光报警信号；
3、向付油系统输出开关量信号；
4、防爆等级：Ex d ia IIB T6。

语音声光报警器技术参数：1、提供声光报警指示灯；
2、提供语音播报，>90dB（30cm直线距离）。


顶装防溢探杆技术参数：利用光学原理检测油罐车舱内的液位状况。与鹤管捆绑式安装，连接到主控制器，向油库防溢流控制系统提供液位状态信号，实现与付油系统的连锁控制。
1、光学原理，整体本安设计；
2、安装调节方便，科根据现场要求，调整报警高度；
3、输出电压范围广，全数字电路设计，抗干扰能力强；
4、电缆长度配置7米，不锈钢探杆保护壳，配防爆磁铁或密封塞

不锈钢静电接地夹技术参数：1、硬质合金顶尖；
2、破漆除锈，确保车体良好接地；
3、标配螺旋线长7.5米。


归位板技术参数：检测静电接地夹使用后是否归位；
304不锈钢材质。


接地线技术参数：确保系统外壳、静电接地夹等接地；
标配3米PU直线电缆。
