产品介绍

集管箱换热器

一、产品描述（核心内容翻译）

1. 产品概述

集管箱换热器可用于船用发动机，也适用于多种陆用场景，包括发动机测试与研发、发电机组、消防泵及热电联产系统。设备集成静音区集管箱，配备特殊脱气功能和加压加注盖；可拆式管束通过 O 型圈固定，能在铸造外壳内自由伸缩，*大限度减少热应力，必要时可轻松拆卸清洁。

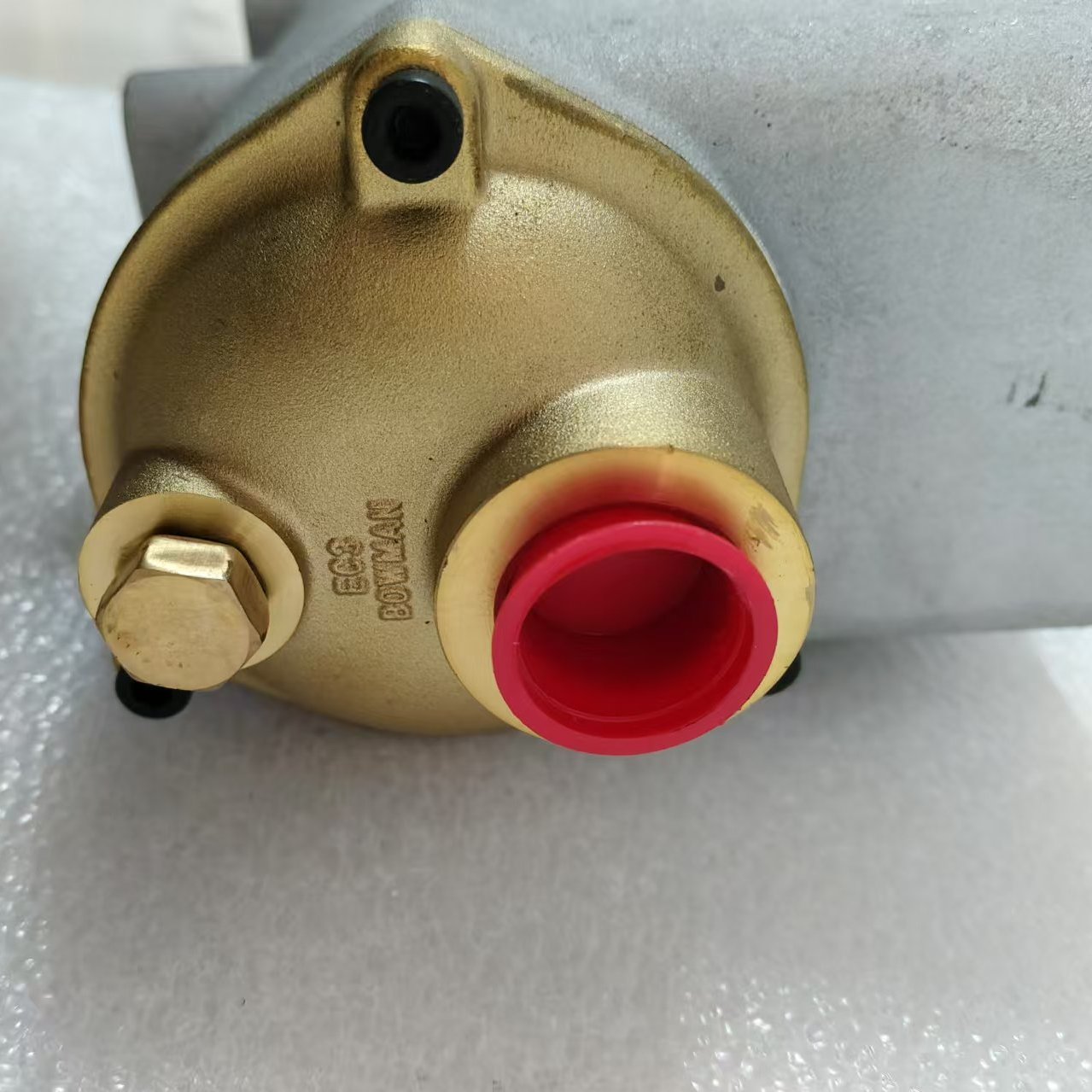

Bowman 生产多款集管箱换热器，冷水侧提供单流道、双流道、三流道三种选择，适配不同流量需求；端盖材质可根据使用水质（淡水、海水或污水）灵活选配。

2. 选型所需信息

如需从技术方案中选型，需提供以下信息：

• 散热功率（kW）
• 发动机*高水温（℃）
• 发动机水流量（L/min）
• 冷水温度（℃）
• 冷水类型（淡水、海水或污水）
• 冷水流量是否固定（若固定需说明，否则可提供推荐流量）

3. 安装要求

• 集管箱需安装在气缸盖水平面上方，发动机水路设计需满足初次加注时自排气要求。
• 应使用旁通式节温器，确保冷机时仅旁通换热器；其他部件（包括水冷排气歧管、机油冷却器、增压空气冷却器、排气换热器等，若配备）需布置在水路中，始终获得发动机水泵的全流量供给。
• 不推荐使用部分汽车发动机采用的冷机时直接切断冷却水流的节温器。
• 无人值守运行时，需配备发动机自动停机设备。

4. 通用技术参数

• 冷水*大工作压力：15 bar
• 发动机水*大工作压力：1 bar（取决于加注盖额定压力）
• *大工作温度：110℃

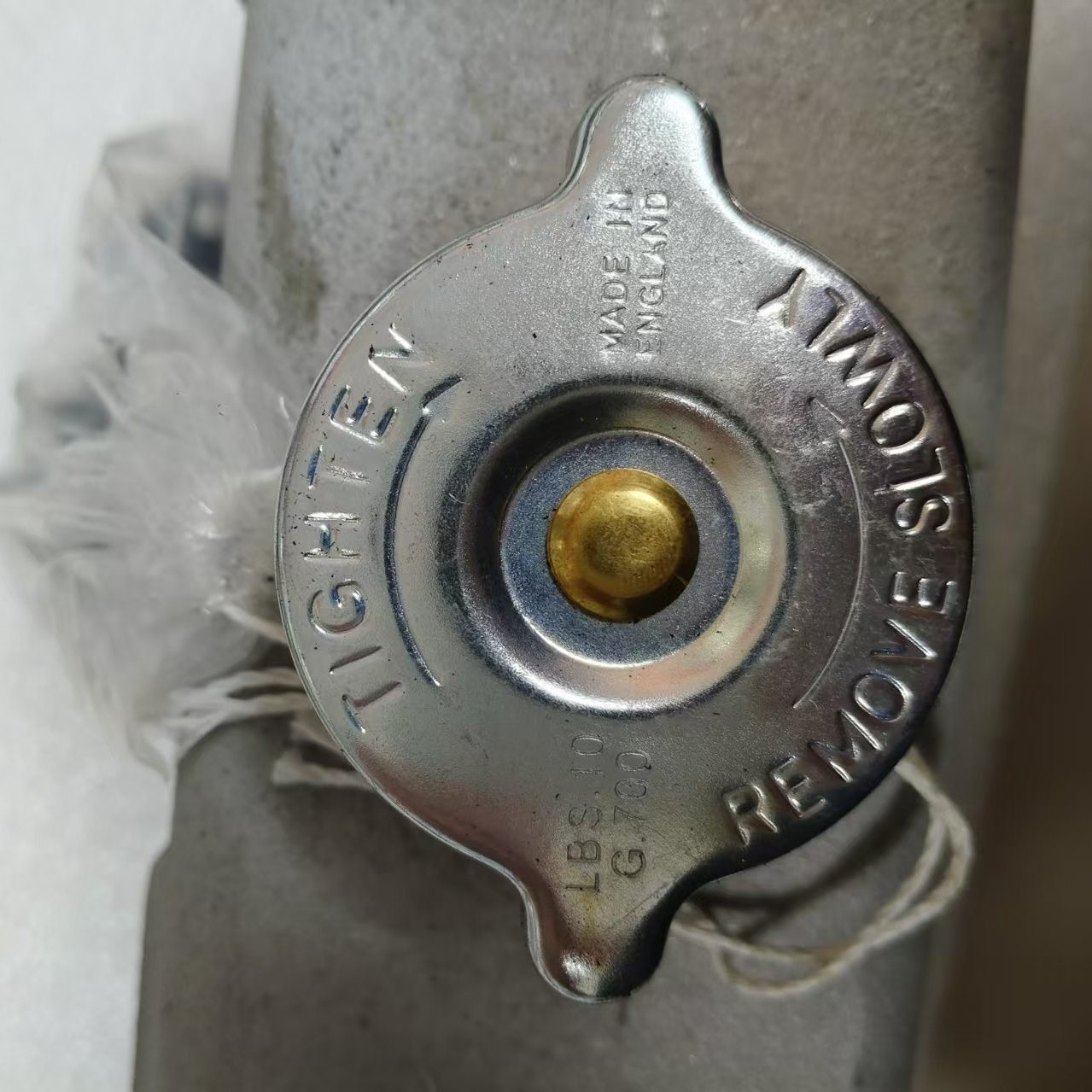

• 加注盖额定压力：75 KPa（部分型号为 70 KPa）

二、型号汇总

（一）订货型号（Part Number）—— 按应用场景分类

1. 船用集管箱换热器（Marine Header Tank Heat Exchangers）

流道类型	型号	*大冷水流量（L/min）
单流道（Single pass）	DH090-3604	60
单流道（Single pass）	DH120-3064-1	60
单流道（Single pass）	EH100-4265-2GM	180
单流道（Single pass）	EH200-4265-3GM	180
单流道（Single pass）	FH100-4266-2GM	270
单流道（Single pass）	FH200-4266-3GM	270
单流道（Single pass）	FH300-4267-2GM	375
单流道（Single pass）	FH400-4267-3GM	375
单流道（Single pass）	FH500-4267-4GM	375
单流道（Single pass）	GH200-4268-2GM†	640
单流道（Single pass）	GH300-4268-3GM†	640
单流道（Single pass）	GH400-4268-4GM†	640
单流道（Single pass）	KH200-4269-3GM†	975
单流道（Single pass）	KH300-4269-4GM†	975
单流道（Single pass）	KH400-4269-4GM†	975
单流道（Single pass）	JH200-4270-3GM†	1400
单流道（Single pass）	JH300-4270-4GM†	1400
单流道（Single pass）	JH400-4270-5GM†	1400
单流道（Single pass）	PH200-4271-4GM†	2125
单流道（Single pass）	PH300-4271-5GM†	2125
单流道（Single pass）	PH400-4271-6GM†	2125
双流道（Two pass）	EH100-4165-2	85
双流道（Two pass）	EH200-4165-3	85
双流道（Two pass）	FH100-4166-2	140
双流道（Two pass）	FH200-4166-3	140
双流道（Two pass）	FH300-4167-2	190
双流道（Two pass）	FH400-4167-3	190
双流道（Two pass）	FH500-4167-4	190
双流道（Two pass）	GH200-4168-2†	330
双流道（Two pass）	GH300-4168-3†	330
双流道（Two pass）	GH400-4168-4†	330
双流道（Two pass）	KH200-4169-3†	490
双流道（Two pass）	KH300-4169-4†	490
双流道（Two pass）	KH400-4169-4†	490
双流道（Two pass）	JH200-4170-3†	700
双流道（Two pass）	JH300-4170-4†	700
双流道（Two pass）	JH400-4170-5†	700
双流道（Two pass）	PH200-4171-4†	1050
双流道（Two pass）	PH300-4171-5†	1050
双流道（Two pass）	PH400-4171-6†	1050
三流道（Three pass）	EH100-3401-2	54

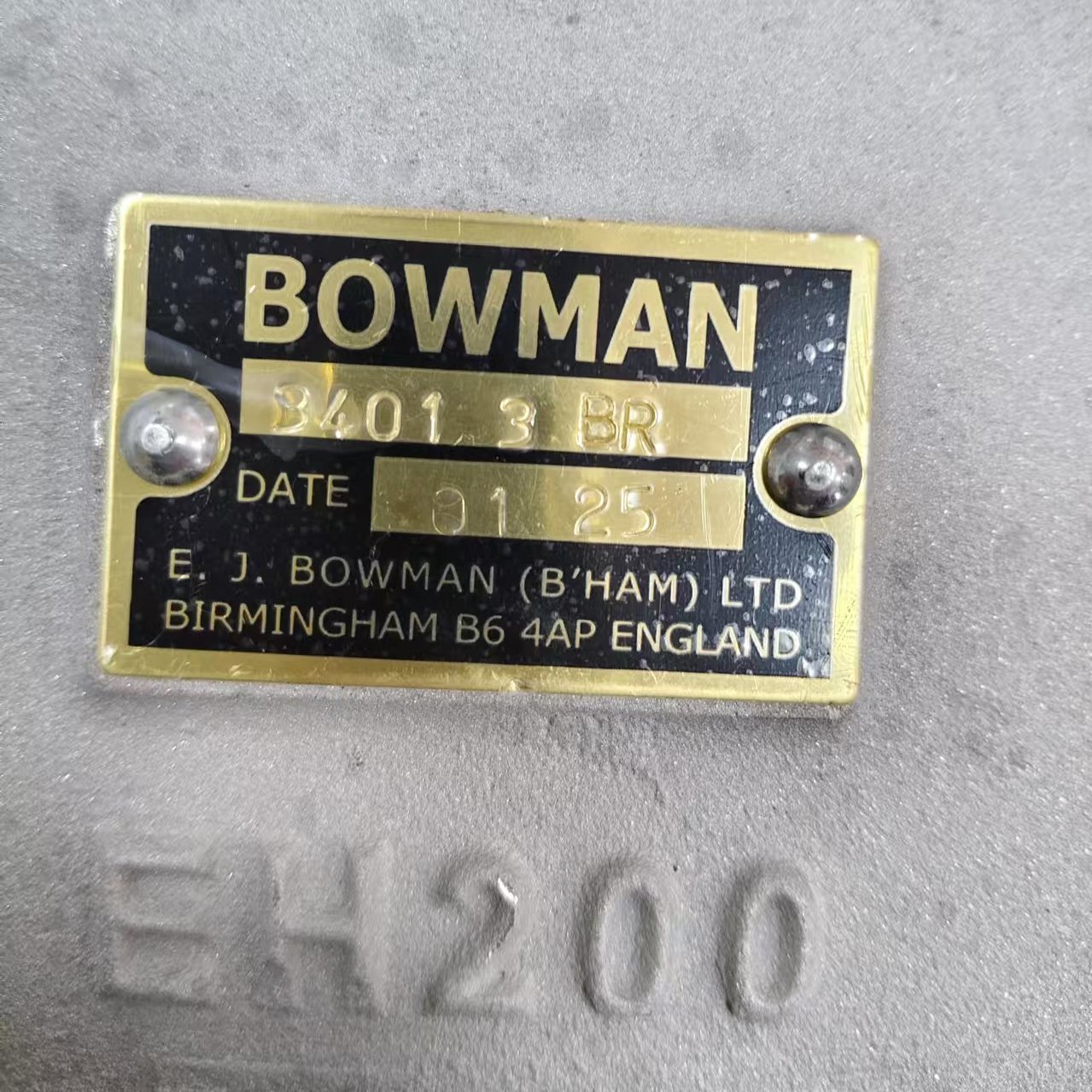

三流道（Three pass）	EH200-3401-3	54
三流道（Three pass）	FH100-3182-2	95
三流道（Three pass）	FH200-3182-3	95
三流道（Three pass）	FH300-3282-2	125
三流道（Three pass）	FH400-3282-3	125
三流道（Three pass）	FH500-3282-4	125
三流道（Three pass）	GH200-3482-2†	225
三流道（Three pass）	GH300-3482-3†	225
三流道（Three pass）	GH400-3482-4†	225
三流道（Three pass）	KH200-3071-3†	325
三流道（Three pass）	KH300-3071-4†	325
三流道（Three pass）	KH400-3071-5†	325
三流道（Three pass）	JH200-3335-3†	460
三流道（Three pass）	JH300-3335-4†	460
三流道（Three pass）	JH400-3335-5†	460
三流道（Three pass）	PH200-3073-4†	700
三流道（Three pass）	PH300-3073-5†	700
三流道（Three pass）	PH400-3073-6†	700

2. 陆用集管箱换热器（Land Based Header Tank Heat Exchangers）

流道类型	型号	*大冷水流量（L/min）
单流道（Single pass）	DH090-3064	60
单流道（Single pass）	DH120-3064-1	60
单流道（Single pass）	EH100-4265-2	270
单流道（Single pass）	EH200-4265-3	270
单流道（Single pass）	FH100-4266-2	400
单流道（Single pass）	FH200-4266-3	400
单流道（Single pass）	FH300-4267-2	560
单流道（Single pass）	FH400-4267-3	560
单流道（Single pass）	FH500-4267-4	560
单流道（Single pass）	GH200-4268-2†	960
单流道（Single pass）	GH300-4268-3†	960
单流道（Single pass）	GH400-4268-4†	960
单流道（Single pass）	KH200-4269-3†	1460
单流道（Single pass）	KH300-4269-4†	1460
单流道（Single pass）	KH400-4269-4†	1460
单流道（Single pass）	JH200-4270-3†	2070
单流道（Single pass）	JH300-4270-4†	2070
单流道（Single pass）	JH400-4270-5†	2070
单流道（Single pass）	PH200-4271-4†	3200
单流道（Single pass）	PH300-4271-5†	3200
单流道（Single pass）	PH400-4271-6†	3200
三流道（Three pass）	EH100-4065-2	80
三流道（Three pass）	EH200-4065-3	80
三流道（Three pass）	FH100-4066-2	140
三流道（Three pass）	FH200-4066-3	140
三流道（Three pass）	FH300-4067-2	185
三流道（Three pass）	FH400-4067-3	185
三流道（Three pass）	FH500-4067-4	185
三流道（Three pass）	GH200-4068-2†	335
三流道（Three pass）	GH300-4068-3†	335
三流道（Three pass）	GH400-4068-4†	335
三流道（Three pass）	KH200-4069-3†	485
三流道（Three pass）	KH300-4069-4†	485
三流道（Three pass）	KH400-4069-4†	485
三流道（Three pass）	JH200-4070-3†	700
三流道（Three pass）	JH300-4070-4†	700
三流道（Three pass）	JH400-4070-5†	700
三流道（Three pass）	PH200-4071-4†	1050
三流道（Three pass）	PH300-4071-5†	1050
三流道（Three pass）	PH400-4071-6†	1050

（二）系列型号（Type）

系列型号	典型发动机适用功率（kW/HP）	对应等效管壳式换热器型号
DH90	15/20	-
DH120	20/27	DC120
EH100	40/54	EC100
EH200	50/67	EC120
FH100	60/80	FC100
FH200	90/120	FC120
FH300	120/160	FG100
FH400	150/200	FG120
FH500	190/255	FG140
GH200	180/240	GL140
GH300	250/335	GL180
GH400	320/428	GL240
KH200	360/482	GK190
KH300	450/600	GK250
KH400	550/737	GK320
JH200	550/737	JK190
JH300	700/938	JK250
JH400	850/1140	JK320
PH200	950/1273	PK250
PH300	1200/1608	PK320
PH400	1400/1876	PK400
