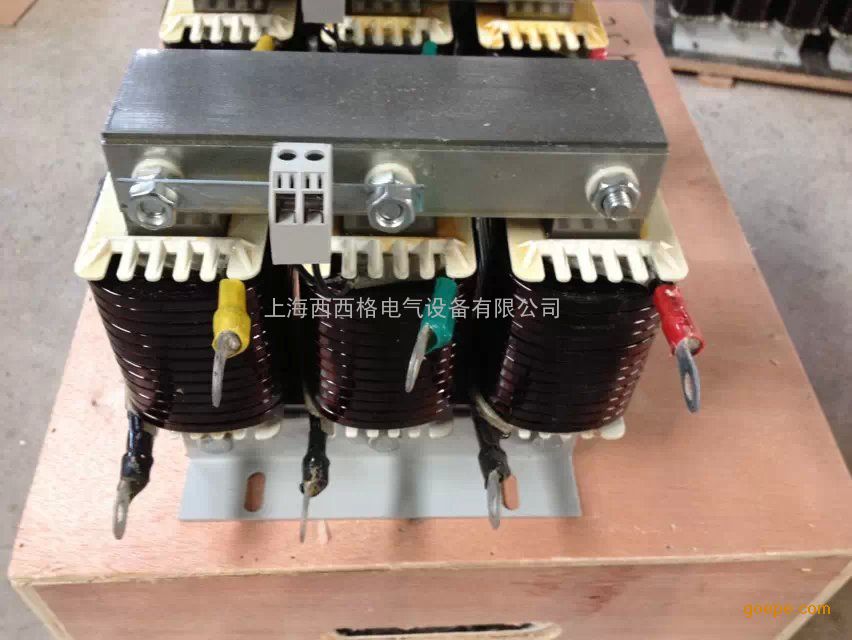

新型电抗器

￥666.00

上海

上海西西格电气设备有限公司

免费会员

已传执照

相似推荐

图文详情
产品参数

新型电抗器一、用途

电容器在补偿容性无功率的时候，往往会受到谐波电流、合闸涌流及操作过程电压的影

响，造成电容损坏和功率因数降低，为此需要在电容器前端加装串联电抗器，用以抑制和吸收

谐波、保护电容器，避免谐波电压电流及冲击电压电流影响，改善电能质量提高系统功率因

数，延长电容器使用寿命。

二、结构特点

1.该电抗器分为三相和单相两种，均为铁心干式；

2.铁芯采用优质冷轧硅钢片，经高速冲床冲剪，具有毛刺小、规则均匀、叠片整齐优美，确

保电抗器运行低温升低噪音的性能；

3.线圈采用优质绝缘导线，经专用机器绕制，具有平整度好，外型美观的优点；

4.电抗器在装配过程中，所有夹件经过防腐蚀处理，关键夹件采用无磁材料，并经预烘-真空

浸漆-热烘固化这一流程，使电抗器线圈与铁芯牢固成一体，大大减少了运行时温升及噪

声，有效提高了电抗器品质因数及减少谐波的效果；

5.电抗器外形尺寸参考标准柜体尺寸设计，体积小、接线方便，大大节约用户柜体成本投资。

三、使用环境条件

1.海拔高度不超过2000米；

2.运行环境温度-25℃至+45℃，相对湿度不超过90%；

3.周围无有害气体，无；

4.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。

四、性能参数

1.可用于0.4KV、0.45KV、0.48KV、0.525KV、0.66KV、0.69KV，1.14KV；

2.电抗率的种类：1%、4.5%、5.6%，6%，7%，12%，13.8%,14%；

3.耐压等级为：5KV/min ,绝缘等级：B级、F级，H级，噪声≤30dB，过载能力≤1.35倍以内连续行；

4.加装串联电抗器后引起系统电压升高，计算公式为：

（电容器组工作电压：系统额定工作电压：电抗器调谐次数：n ）

5.电抗器容量、电容容量、电抗率之间换算公式为：

(电容容量：电抗器容量：电抗器端电压：UL

电感量： Lmh 电抗器电流：I 电容相电压：

电感感抗：电容容抗： )

五、型号说明

六、接线方式

七、产品型号及尺寸

产品型号	电抗器容量 Kvar	电容电压 KV	额定电抗率	外形尺寸 mm	安装尺寸 mm	孔径 mm
CKSG-0.1	0.1	0.4 0.45 0.48 0.525 0.66 0.69 1.14	1% 4.5% 5.6% 6% 7% 12% 13.8% 14%	175×130×140	82×75	Φ6
CKSG-0.2	0.2			210×120×190	110×70	Φ8
CKSG-0.3	0.3			210×120×190	110×70	Φ8
CKSG-0.4	0.4			210×120×190	110×70	Φ8
CKSG-0.5	0.5			210×165×170	110×85	Φ8
CKSG-0.6	0.6			210×165×170	110×85	Φ8
CKSG-0.9	0.9			210×165×170	110×85	Φ8
CKSG-1.2	1.2			250×140×200	132×125	Φ10
CKSG-1.5	1.5			250×140×200	132×125	Φ10
CKSG-1.8	1.8			250×140×200	132×125	Φ10
CKSG-2.1	2.1			250×140×200	132×125	Φ10
CKSG-2.4	2.4			250×140×200	132×125	Φ10
CKSG-2.8	2.8			320×230×230	193×130	Φ10
CKSG-3.5	3.5			320×230×230	193×130	Φ10
CKSG-3.6	3.6			320×230×230	193×130	Φ10
CKSG-4.8	4.8			330×210×290	193×130	Φ10
CKSG-5.4	5.4			330×210×290	193×130	Φ10
CKSG-6.0	6.0			330×210×290	193×130	Φ10
CKSG-7.2	7.2			330×220×290	193×140	Φ10
CKSG-12	12			380×260×300	193×160	Φ10
CKSG-14.4	14.4			380×260×300	193×160	Φ10

品牌：	西格
型号：	CKSG0-1.75/0.48-7%
用途：	滤波电抗器
有无铁心：	铁心式电抗器
绝缘结构：	干式电抗器
系统额定电压：	0.48 KV
额定电流：	38.5 A
