特点:
- 可控温度辅助气体,物件表面不结露
- 微纳米级别的异物颗粒物去除
- 微纳米颗粒干冰,对物件损伤小
- 无废水、废液产生
- 无需额外干燥处理工序,低功耗
- 适用复杂的外观形状
- 干冰颗粒直径:0.5-1000微米可调
- 可选在线检测、图形化清洗等功能
以颗粒状的干冰作为清洗介质,通过压缩空气将干冰微粒高速喷向清洗物表面,使清洗物表面的污垢冷冻至脆化并爆裂,干冰微粒通过撞击作用渗透到污垢及基层材料之间,随即升华,体积瞬时增大800倍,迫使污垢与基层材料脱离,达到清洗的目的。
| 干冰清洗工作 |
|
|
|
| 单喷头干冰清洗工作图 |
|
|
| 单喷头干冰清洗速度压力仿真 |
干冰清洗原理示意图 |
| 类 |
序号 |
清洗方法 |
异物粒子祛除 |
膜层祛除 |
对物件的损伤 |
干燥工序 |
环境污染 |
难题 |
| 湿法 |
1 |
纯水 |
一般 |
较差 |
一般 |
要 |
差 |
水膜再着附,金属元素残留 |
| 2 |
有机溶剂 |
一般 |
较好 |
较大 |
要 |
大 |
有机溶剂再着附,溶剂后处理 |
| 干法 |
3 |
纳米干冰 |
很好 |
易 |
较低 |
无 |
无 |
清洗面积较小 |
| 4 |
超声波 |
一般 |
难 |
一般 |
无 |
无 |
固体异物,微细颗粒难除净 |
| 5 |
空气 |
一般 |
难 |
一般 |
无 |
无 |
固体异物,微细颗粒难除净 |
| 6 |
大气等离子 |
易 |
一般 |
较大 |
无 |
无 |
清洗能力较差 |
| 型号 |

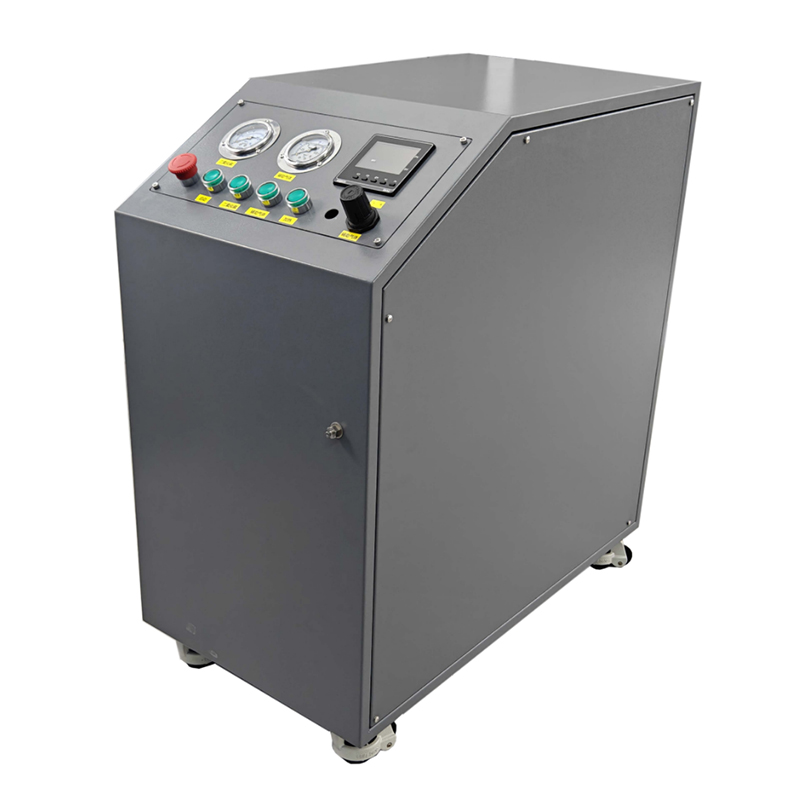

光学零件清洗机WMGB02 |
| 外形尺寸 |
500×900×1200 |
| 重量 |
60Kg |
| 电源 |
AC220V 50Hz 单相 |
| 功率 |
3.5kW |
| CO2喷射系统 |
| CO2 |
气态/液态 |
| CO2压力 |
≥1MPa |
| 喷嘴规格 |
0.1mm~4mm |
| CO2消耗量 |
50~200g/min |
| CO2恒温系统 |
| 介质 |
水/制冷剂 |
| 容量 |
4L |
| 温度调节范围 |
室温~10℃ |
| CO2增压系统 |
| 驱动介质 |
压缩空气 |
| 驱动气压 |
0.1~0.8MPa |
| 增压比 |
1:15 |
| 增压量 |
320L/min |
| CDA辅助系统 |
| CDA气体 |
压缩空气/氮气 |
| CDA压力 |
0.1~0.8MPa |
| CDA温度调节 |
标配 |
|
|
| 能高效清洗镜头镜片表面细微的颗粒物、指纹等污染物。 |
