产品说明:
概述

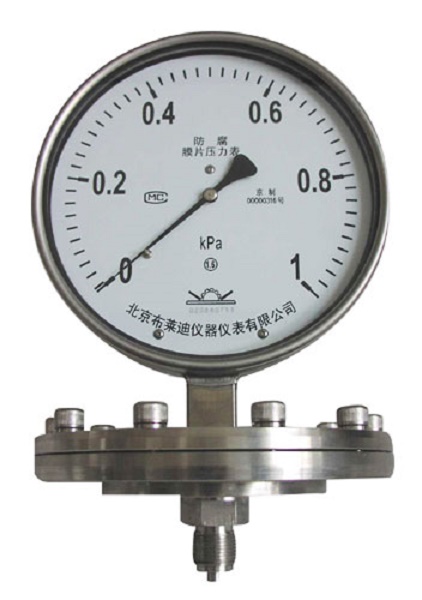

膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。

?

结构原理
结构：膜片式压力表由膜片部件，机芯部件，指针部件及外壳连接部件四大部分组成。
原理：膜片式压力表是膜片作为仪表的强性元件，当被测介质的压力作用到膜片上，膜片产生一个位移，再经过机芯部件，指针部件的工作，使要测的 压力清楚地在刻度盘上指示出来。


?

?

技术参数
***度等级：2.5
使用环境温度：-40～+70℃；相对湿度不大于90%。
温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/℃
工作位置：垂直安装
外壳防护等级：IP64


型号
型号 表壳外径（Ф） 类型
YPF
100

150
Ａ：膜片压力表
M20×1.5外螺纹接口
B:不锈钢膜片压力表
M20×1.5外螺纹接口
Ｂ－Ｆ：法兰不锈钢膜片压力表
（25-4.0HGJ突面法兰）
?
?
