产品说明:
概述

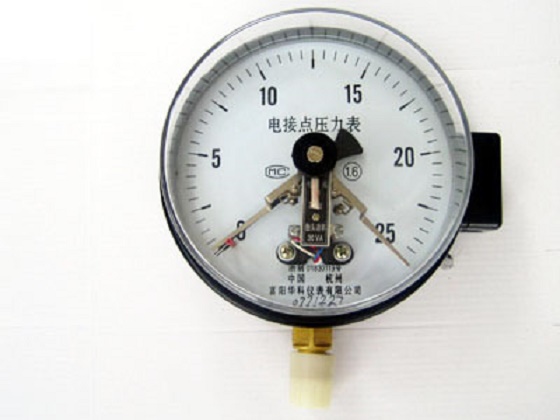

该系列电接点压力表适用于一般压力表允许的工作条件。配以相应的电气元器件，能对被测的输出信号和系统自动控制。
YXC系列产品具有工作可靠，接点功率大的优点
YXN系列产品适用于有机械振动和介质脉动的条件具有良好的抗振性能。
规格示意
□ - □ □ □ □
YX - 一般 电接点 压力表
YZXC - 电接点 压力 真空表
YXC - 磁助式 电接点 压力表
YXN - 耐振 电接点 压力表
100 压力表直径为100毫米
150 压力表直径为150毫米
Z 轴向 T 带边 Q 前边
技术参数
名称 型号 测量范围（MPa） 精度 触点熔点
电接点压力表 Yx-100
0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；
0～1； 0～1.6；0～ 2.5；0～4；0～6；0～10；
0～16；0～25； 0～40；0～60
1.5
380VX1A
Yx-150
电接点压力真空表
Yzxc-100
-0.1～0.3；-0.1～0.5；-0.1～0.9；
-0.1～1.6；-0.1～2.5
1.5
380VX1A
Yzxc-150
产 品 型 号 YXC-100 YXN-100 YXC-150 YXN-150
公 称 直 径 Ф100 Ф150
接 头 螺 纹 M20x1.5
精 确 度 等 级 1.0 1.5
测 量 范 围 -0.1～0.15 -0.1～0.3 -0.1～0.5 - 0.1～0.9 -0.1～1.5 -0.1～2.4 0～0.16 0～0.25 0～0.4 0～0.6 0～1 0～1.6 0～2.5 0～4 0～6 0～10 0～16 0～25 0～40 0～460
使用环境条件 温度-40-70℃ 相对湿度≤85％
耐 振 等 级 YXC系列V.H.3 YXN系列V.H.4
电接点装置的技术参数 工作电压：DC220V AC380V
触点功率：30VA（阻性负载）
控制方式：可调节上、下限缓行磁助接点开关
