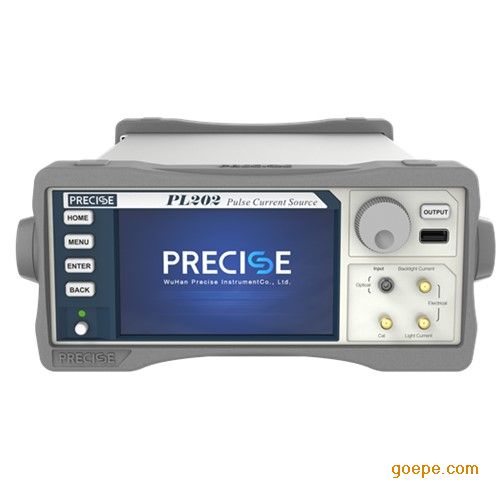

红外LED测试脉冲电流源简介
PL系列脉冲电流源 是普赛斯仪表 针对大功率激光器LIV测试而研制的，具有输出电流脉冲窄、输出脉冲电流大、支持脉冲光功率检测等功能。输出脉冲宽度*小可至100nS，输出*大脉冲电流30A。
产品应用
l VCSEL激光器
l 激光器阵列
l 大功率LED
产品特点
Ø 5寸800*480触摸显示屏，全图形化操作
Ø 内置LIV测试软件，加速用户完成测试
Ø 输出电流、测量电压、测量电流精度均为0.1%
Ø 丰富的扫描模式，支持线性扫描、指数扫描及用户自定义扫描
Ø 支持USB存储，一键导出测试报告
Ø 支持多种通讯方式，RS-232、GPIB及以太网
电压及电流精度：(不同型号电压量程由差异，以选型指南为准)
|
参数 |
指标 |
|
测试量 |
脉冲电压、脉冲电流、光功率 |
|
脉冲电流 |
量程：300mA、3A、30A |
|
精度：0.1% |
|
|
脉冲 |
脉冲宽度：100ns~1ms |
|
脉冲宽度步进：20ns |
|
|
脉冲周期：10us~1s |
|
|
脉冲*大占空比1% |
|
|
脉冲边沿时间小于脉宽的10% |
|
|
脉冲电压 |
量程：10V、100V |
|
精度：0.1% |
|
|
四线测量 |
|
|
光功率 |
量程：100uA、1mA、10mA |
|
精度：0.1% |
|
|
外接PD方式 |
|
|
触发 |
支持Trig IN及Trig OUT |
|
通信口 |
RS-232、GPIB、LAN |
|
电源 |
AC 100~240V 50/60Hz |
|
工作环境 |
25±10℃ |
|
尺寸 |
106mm高 × 255mm宽 × 425mm长 |
|
质保期 |
1年 |
PSS PCS PL-X
|
型号 |
PCS PL100 |
PCS PL200 |
PCS PL300 |
|
输出脉冲*高电压 |
10V |
100V |
100V |
|
输出脉冲*大电流 |
10A |
20A |
30A |
| 品牌： | 普赛斯仪表 |
| 型号： | PL200 |
| 加工定制： | 否 |
| 测量范围： | 300mA、3A、30A |
| 测量精度： | 0.1% |
