订货数据

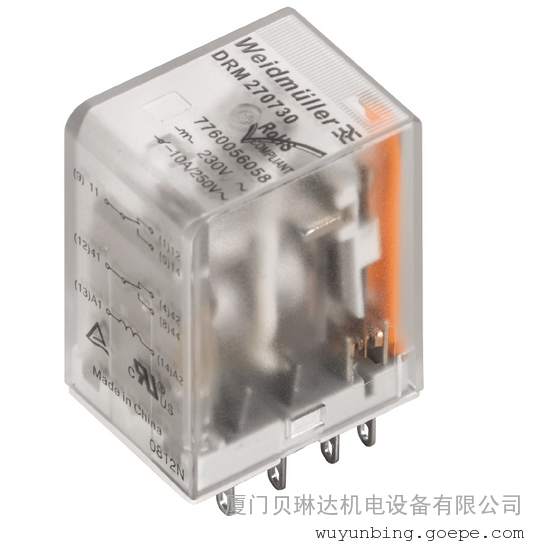

类型    DRM270024L
订货号    7760056060
版本    D-SERIES DRM, 继电器, 触点数: 2, 转换触点, AgNi 0.15 µm Au, 额定控制电压: 24 V DC, 持续电流: 10 A, 插拔联接
GTIN (EAN)    4032248855957
*小包装数    20 pc(s).
尺寸及重量
宽度    21 mm
宽度 (英寸)    0.827 inch
高度    27.4 mm
高度 (英寸)    1.079 inch
深    35.7 mm
深度 (英寸)    1.406 inch
净重    33.38 g
温度
湿度    35...85 % 相对湿度，无凝结
工作温度    -40 °C...60 °C
存储温度    -40 °C...70 °C
输入
额定控制电压    24 V DC
直流额定电流    36.9 mA
额定功率    0.9 W
吸合 / 释放电压, 典型值    18 V / 2.4 V DC
线圈电阻    650 Ω ± 10 %
状态显示    绿色 LED
输出
额定开关电压    250 V AC
*大开关电压，交流    250 V
持续电流    10 A
浪涌电流    20 A / 50 ms
*大交流开关容量 (阻性)    2500 VA
*大直流开关容量 (阻性)    240 W @ 24 V
动作延时    < 20 ms
断开延时    20 ms
*小切换功率    10 mA @ 12 V, 100 mA @ 5 V
额定负载下的*大开关频率    0.1 Hz
触点数据
触点类型    2 转换触点 (AgNi 0.15 µm Au)
触点电阻    ≤ 50 mΩ
机械使用寿命    20 x 106 开关循环
基本信息
测试按钮    无
Mechanical switch position indicator    是
阻燃等级符合 UL 94    V-0
绝缘设计
额定电压    250 V
爬电距离和电气间隙距离输入 - 输出    ≥ 5.5 mm
介电强度输入 - 输出    1.8kVeff / 1 分钟
相邻触点的介电强度    1 kVeff / 1 min
开放式触点的介电强度    1 kVeff / 1 min
抗冲击耐压    6 kV (1.2/50 µs)
防护等级    IP20
绝缘材料组    C
污染等级    2
过压等级    III
详细标准及认证情况
标准    IEC 61810-1, EN 60664-1:2007, EN 61000-6-2:2005, EN 61000-6-4:2007 + A1:2011, UL 508
cURus 证书号    E312083
联接参数
导线连接方式    插拔联接

认证    CE  CURUS  EAC
ROHS    一致
UL File Number Search    E312083
