订货数据
类型    ACT20P-2CI-2CO-12
订货号    7760054117
版本    ACT20P, 信号变送器/隔离器, 信号变送器/隔离器, 双通道的
GTIN (EAN)    6944169656576
*小包装数    1 pc(s).
尺寸及重量
宽度    12.5 mm
宽度 (英寸)    0.492 inch
高度    117.2 mm
高度 (英寸)    4.614 inch
深    113.7 mm
深度 (英寸)    4.476 inch
净重    172 g
温度
湿度    5...95 %, 无凝结
工作温度    -20 °C...60 °C
存储温度    -40 °C...85 °C
输入
输入数    2
传感器电源    > 17 V DC 当20 mA
输入信号    HART? digital signal
输入电压    ≤ 28 V DC
输入电流    0...20 mA, 4…20mA
电压降    ≤ 1V
输出
输出路数    2
输出电流    0...20 mA, 4...20 mA, HART? digital signal
电流负载电阻    < 300 Ω, 每通道
总体说明
安装导轨    TS 35
温度系数    80 ppm/K
电流消耗    ≤60 mA (24V power supply, 20mA output)
电源电压    20…30 V DC
精度    < 终值的 0.1 %
绝缘    三路分离器, 输入/输出/电源之间
配置    无
阶跃响应时间    ≤ 0,5 ms
绝缘参数
EMC 标准    EN 61010-1:2011, UL 61010-1, EN 61326-1
抗冲击耐压    4 kV (1.2 / 50 μs)
检测电压    300 V
污染等级    2
绝缘    三路分离器, 输入/输出/电源之间
绝缘电压    2 kV 输入/输出/供电
过压等级    III
联接参数
联接类型    螺钉联接
*小拧紧力矩    0.4 Nm
*大拧紧力矩    0.6 Nm
额定连接下的压接范围    2.5 mm2
*小压接面积    0.5 mm2
*大压接面积    2.5 mm2
导线*小压接面积 AWG    AWG 30
导线*大压接面积 AWG    AWG 14
产品信息

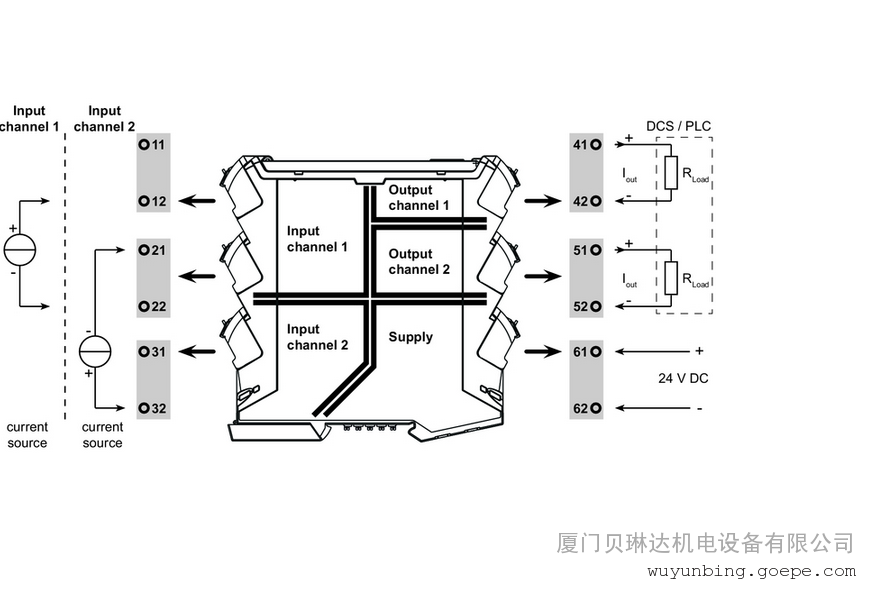

产品信息    双通道不可调直流隔离放大器 ACT20P-2CI-2CO 能够隔离模拟标准电流源信号。模拟输入电流信号以线性方式转换为模拟输出电流信号并进行电气隔离。电源与输入和输出之间经电气隔离 (5端隔离)。

属性
? HART-兼容范围为 0.5 - 2.5 kHz
? 有源或无源 mA 信号输入经全面的电气隔离。
? 前面板 LED 具有运行状态显示
? 在输入、输出和电源之间进行 5 端电气隔离。
