高温内窥镜 便携式耐高温内窥镜 手持式高温内窥镜


法国CESYCO：便携式高温内窥镜

用途——探头直接伸入高温窑炉内部检测炉内故障：

1、*高温窑炉的日常维护：用来检测窑炉内部耐火材料的烧损、侵蚀、坍塌等；

2、*窑炉的诊断及检查。对熔窑内部侵蚀的程度作预防性的

* 控制：检测可能发生的损坏，已侵蚀部位的损坏程度。

3、*诊断及控制：生产过程中进行检查，排除故障。

4、*辅助判断：确定炉内耐火材料的侵蚀程度以判定是否维修。

* 维修助手：对维修过程起辅助的作用，并能及时查看维修效果是否理想。

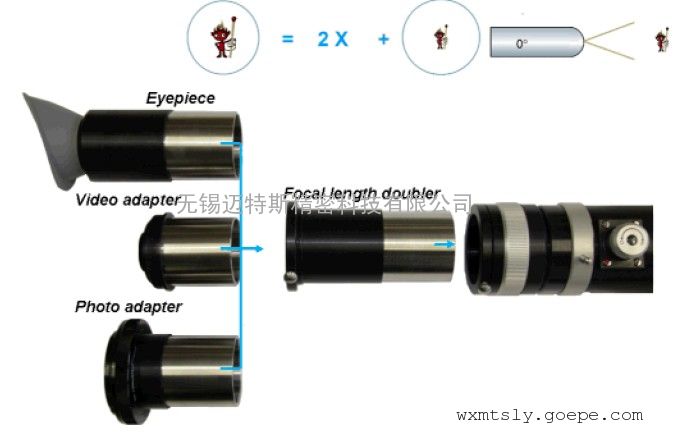

观察方式：

1. 目镜：在现场通过目镜用肉眼直接观察炉内的情况—观察方式直观，可根据需要对内窥镜迅速作出调整；
2. 接单反相机：在现场接数码相机---根据需要可现场拍摄照片，便于离开现场后进行讨论分析，也可存储到电脑上或打印出来。
3. 接视频摄像机---在监视器上观察，便于远距离观察。

应用：

这种高温内窥镜被广泛地应用到各个领域：玻璃厂、玻纤厂、钢铁厂、发电站、垃圾焚烧厂、冶金、热电厂、石油化工等行业。

应用范例：

•玻璃生产：检查耐火材料表面和窑炉大喧的侵蚀程度等。

•能源：控制喷***的工作，检查喷射器。

•垃圾焚烧：监测燃烧室的燃烧情况，是否堵塞。

•冶金：间断的检测生产线上的故障。在镀锌炉中控制

环形物的状态。

•窑炉维修：辅助整个维修过程，使维修效果更理想。

特点：

•耐高温：2000度以下高温可连续工作几个小时。

•两个镜头：一个轴向观察，一个侧视70°观察方向。镜头可360度旋转。观察角度60°。

•数码图像：用数码相机拍摄的高清晰的照片和录像。

•光学成像系统：图像清晰，观察距离远，并可以根据观察距离调节光学焦距，根据光线亮度不同调节光圈或增加滤光片达到理想效果。

•口径小：直径38mm， 在观火孔处能有较大空间转动来观察不同方向。

•多种观察方式：目镜+数码摄像机+视频摄像机

•伸入炉内长度长：探头伸入炉内工作长度1.2m

•操作灵活，重量轻，内窥镜仅7kg，易于操作

高温内窥镜抵抗2000℃高温的原理：

CESYCO高温内窥镜配置一套强有力的冷却系统，冷却系统通过水对制冷套的循环冷却和压缩气体对镜头的循环冷却，使得

高温内窥镜能在温度接近2000℃的熔炉里工作。

水冷却原理：用水对水冷套进行循环冷却

水冷套的冷却是通过水在三层水冷套内连续循环流动来实现的。 通过螺旋状的导线产生了一个涡流效应，提高了冷却效果。

优 点：

•温度沿水冷套均匀分布。

•排除热点（避免焊缝破裂）。

•减少对水的消耗。

•增加水冷套的工作寿命。

气体冷却原理：用压缩气体对镜头进行循环冷却

把压缩气体接入内窥镜的气体入口。压缩气体在前端镜头处以螺旋的形式对镜头进行冷却，然后从镜头前端的小孔处进入炉内。(文丘里效果).

优 点：

•气体对镜头连续冷却。

•使镜头不因高温而损坏。

•冷却气体同时连续清洁镜头。

便携式高温内窥镜的规格列表：

过滤控制箱功能如下：

• 连续检测冷却水流量、温度、压力及压缩空气的压力和供电情况。如果检测到水、电、

气中的任一个参数不正常时报警系统会自动报警。

• 对冷却水和压缩空气连续过滤，保护管道和光学系统不受任何污染。

对水和气体的要求如下：

气体：

1．压力： 2 到 10 bar（即2-10公斤）

2．流量: 10 to 20 nm³/h   (nm³/h为立方米每小时)

3．温度：20 to 35° C

水：

1．去除矿物质的水

2．PH值在: 6 - 7,5 之间

3．入水压力： 3 - 6 bar（即3-6公斤）

4．温度 : 20 to 35° C 温度

5．流量：14 - 18 L/mn （L/mn为“升/每分钟”）
