铝液含氢量对铸件的危害
    氢是唯一大量溶于液态中的气体。由于氢的存在，铝铸件极易产生针孔、气孔等缺陷它导致铸件的力学性能、内部质量大为降低；为此人们在铝铸件的生产过程中采用多种方法针对铝液进行精炼、除气、以减少铝液中的氢含量，从而减少防止铸件缺陷的产生，所以在浇注前如何简单、直接、快速地定性或定量确定铝液中氢的含量，以确保获得合格的铸件，一直是国内外学者研究热点。
铝液测氢仪与铝液除气机配合使用效果
铝液除气机功能通过受控的旋转石墨轴和转子搅拌铝液，同时将计量的惰性气体通过转子压入铝液中并打散成微小气泡，使其均匀地分散在液融金属中，气泡的气分压为零。由于铝液中的氢分压高，所以铝液中的氢气不断向气泡中扩散，同时铝液中的部分非金属夹杂被吸附在气泡表面，无用的氢气和部分非金属夹杂物粘附的惰性气体
泡上浮至液面上，然后通过撇渣达到了除氢和去除氧化夹杂物的目的。
  使用铝液测氢仪可以简单、快速判定铝液除气效果，满足铸造过程简单、方便、快捷的检测要求。
氢是大量溶于液态铝中的气体。由于氢的存在，铝铸件极易产生针孔、气孔等缺陷，它导致铸件的力学性能、内部质量大为降低。所以在浇注前需要简单、直接、快速地确定铝液中氢的含量，以确保获得合格的铸件。
 铝液测氢仪就是采用 St r aube－Pr  ei f f er检验原理（真空气体检验，国内称为减压凝固检验法）而研制的定性检测铝液中氢含量检验仪器。
 真空气体检验法铝液测氢仪|减压凝固检验法定性铝水测氢仪应用
    1)用于铝和铝合金铸造生产中的质量控制，评估除气效果、熔融铝液质量和熔炼处理工艺的实用手段。
    2)适合熔炼现场检测，尤其是有多台保温炉的炉前铸造或铝加工现场，如铝铸件、铝型材加工。
    2、仪器特点
    1)方便的移动式结构，可对处于不同固定位置的铝液进行含气量检测，一机多用；
    2)分析速度快。在铸造车间的现场环境下，能够在5分钟内完成对铝液的含氢量分析。
    3)检测结果真实可信，重复性好。综合几种分析手段，可对铝液质量作出准确的判断，切实可靠的指导生产。
    4)仪器坚固耐用。整个仪器无易损件，运行成本低。
    5)操作简单、使用安全。对操作者无过多经验要求，略加培训，即可正确使用。
    6)该机型真空室不采用玻璃钟罩，钟罩无损坏之忧。
    7)适合炉前复杂环境，也适合实验室应用。
  真空气体检验法铝液测氢仪|减压凝固检验法定性铝水测氢仪工作原理
    减压凝固检验，是在减压（一定真空度）条件下，先制备试样，然后再对试样进行观察、检测，以此间接定性确定铝液中含氢量多少的方法。
    在一定的真空度下制取试样过程中，铝液由于内外压力平衡作用，液体内部的针孔、缩松被放大，便于区别、分析铝液含氢量的多少。
    试验时，从准备浇注的铝液中，取少量熔体（l  00g左右）试样进行试验。铝液倒入经预热的坩埚（镍质坩埚须喷涂涂料）内，立即（小于 30秒）放入密封的真空室内，然后接通真空泵，真空室迅速达到一定的真空度。在一定的真空度下，制得测试试样。在生产现场，可综合采用如下几种方法定性衡量铝液中的含气量。
    ●凝固状态法（试样表面凸凹法）：通过观察凝固后试样表面的状态，粗略评估铝液中的含氢量。试样凸起越大，表面气孔越多，则含气量高；试样表面凹陷或平整，表面光滑则标明含气量少。
    ●剖面状态观察法：待试样完全凝固冷却后，沿垂直面切开试样，磨制并抛光，试样中的气体便以周边园滑的孔洞形式呈现在抛光面上。试样含气量越大，孔洞尺寸也越大，孔洞分布密度也越大。根据实际生产对压铸件含气量的要求，确定孔洞分布密度的*低限和*高限，并把它们制成若干标准等级样板，以此作为检验和判定标准。
    ●测量密度法用天平称出试样在空气中的质量W1，再称出试样在水中的质量 W2。通过以下公式计算试样的密度，即绝对密度法。
W＝W1﹒ρ水/  ( W1－W2)【W为铝试样的密度】
   试样的密度越大，越致密，气孔越少，含气量越少；反之，含气量越大。
    注：前两种分析方法，经验性较强，无法定量。测量密度法，操作简单，使用要求低，分析结果准确、可靠、实用，已广泛应用于生产现场。
   【真空气体检验法铝液测氢仪|减压凝固检验法定性铝水测氢仪仪器组成】

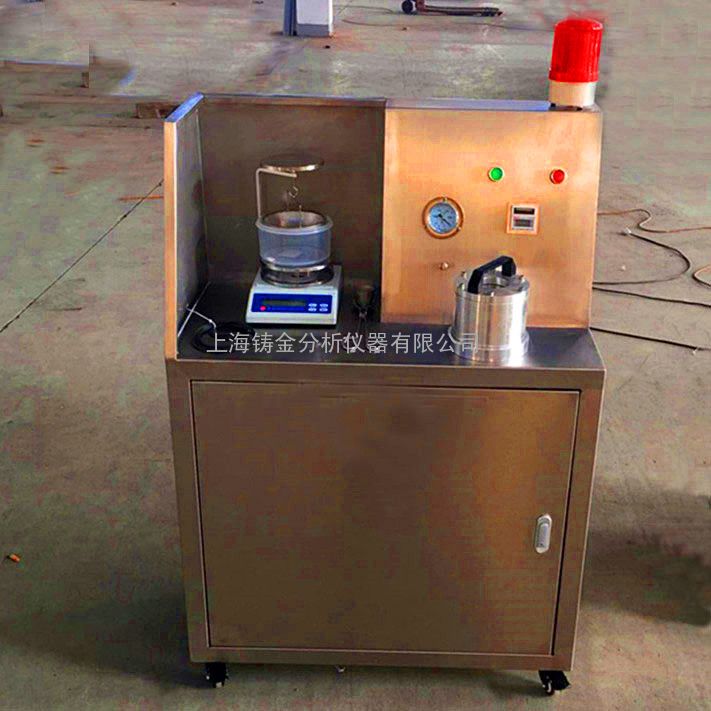

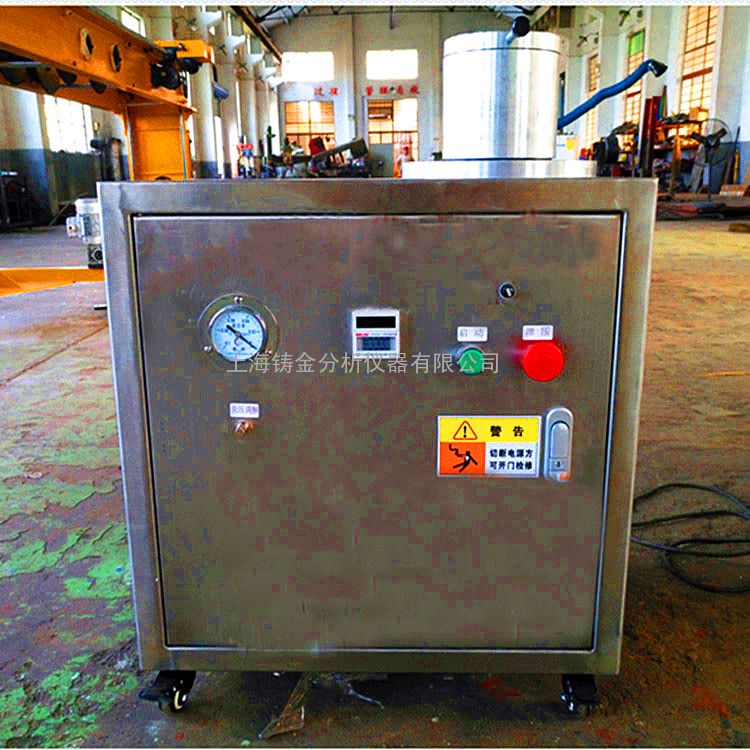

    铝液测氢仪由两部分组成：真空试样制备系统和密度测量装置（选配）。
   【真空气体检验法铝液测氢仪|减压凝固检验法铝水测氢仪使用条件】
    适用于下列工作场所：
    1、不超过海拔 1500m。
   2、环境温度在 0～40℃范围内。
   3、使用地区*湿月平均*大空气相对湿度不超过 90％，同时该月的月平均*低温度不高于25℃。
   4、周围没有导电尘埃，爆炸性气体和能严重破坏金属及绝缘的腐蚀性气体。所有的电气装置在正常运行时应不会因物理和化学（如：环境的热作用、潮气等）的作业而受损
伤。
   5、户内使用
